阻力方程定义如下
式中，ρ为流体的密度；v为自由流的速度；A为前沿面积（来流所见面积）；Cd为阻力系数，不同形状的物体具有不同的阻力系数，不同雷诺数下的流动也会影响到阻力系数的大小。
注意
阻力方程是基于非常理想化的情形，只是作为一个近似值。
步骤7 插入方程目标
使用阻力方程和力的X分量来求解阻力系数。
在SOLIDWORKS Flow Simulation分析树中，右键单击目标并选择【插入方程目标】。
从SOLIDWORKS Flow Simulation分析树中选择全局目标GGForce（X）1，将其添加到【表达式】框中。
在【表达式】框中，手工输入“∗2∗998.19/1.01241e-3^2∗0.01/（2∗0.001）/140^2”以完成这个方程式。该方程式组合了阻力方程和雷诺数方程。
在【量纲】列表中，单击【无单位】。
单击【确定】，如图4-8所示。

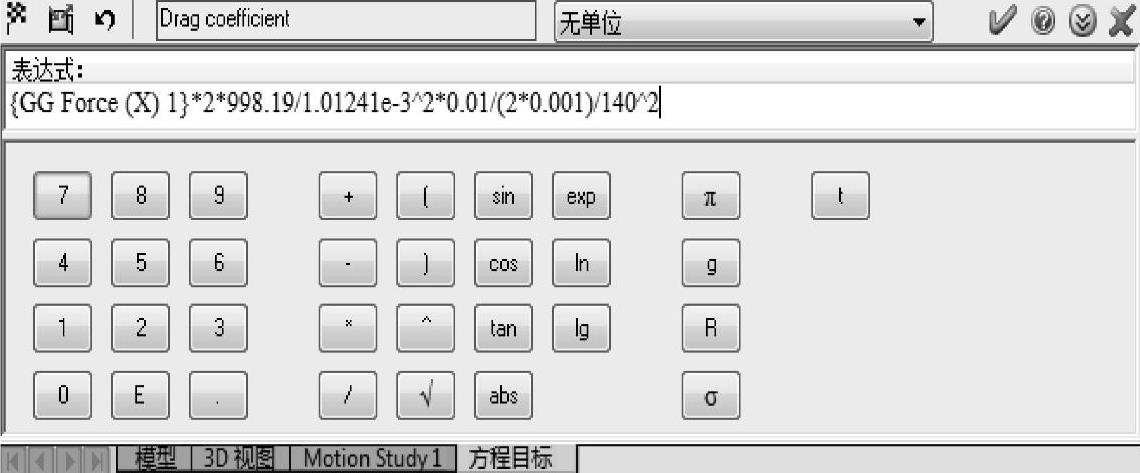

图4-8 插入方程目标
步骤8 重命名该方程目标为Cd
Cd就是阻力系数的缩写。(www.daowen.com)
步骤9 运行这个分析
右键单击Re140并选择【运行】，随之将打开【运行】对话框。
请确认已经勾选【加载结果】和【求解】复选框。
单击【运行】。
求解器大约需要10min时间进行运算。
步骤10 生成切面图
在Flow Simulation分析树中，右键单击结果下的切面图，然后选择【插入】。
在【剖面或平面】选项组中已经选择了Plane1基准面。
选择【静压】并设定【级别数】为110。
单击【确定】，显示该图解，如图4-9所示。

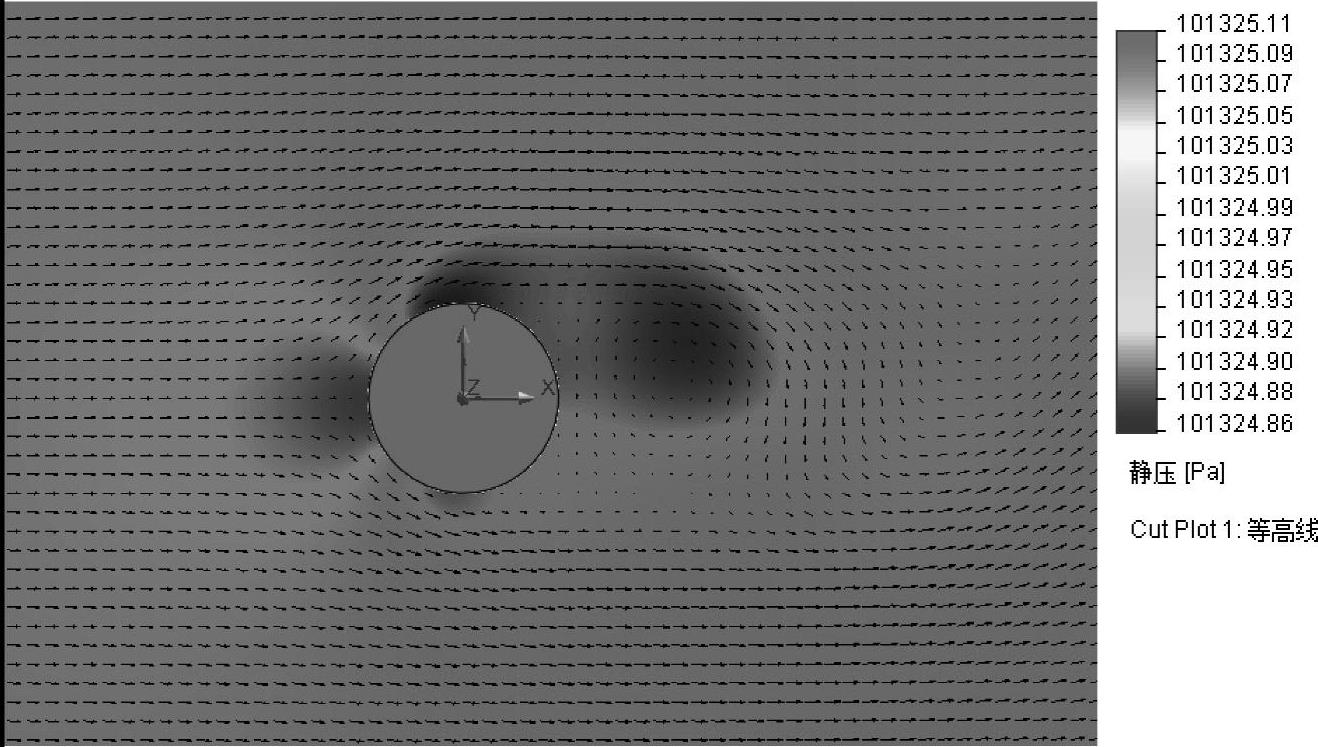

图4-9 静压切面图
提示
最大和最小压力的差值为0.245Pa。
