如果存在无效接触，SOLIDWORKS Flow Simulation就无法计算内部流动体积（在计算域之内），即使模型是完全封闭并且没有开口或间隙，【检查模型】工具也会显示内部流动体积为零。在进行流体分析之前，必须修正无效接触。

修正无效接触可以采用下面两种方法：将两个零件分开一个非常小的距离，使之不再接触在一起，或在两个零件之间建立过盈配合。

图1-8显示了一些常见的无效接触类型。

在给出的例子中，如果采用【给定深度】的拉伸，将会产生无效的线接触，如图1-9所示。

如果检测到无效接触，用户可以单击无效接触的列表，以显示其位置，如图1-10所示。

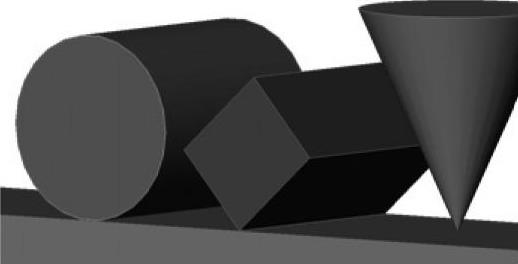

图1-8 常见的无效接触类型

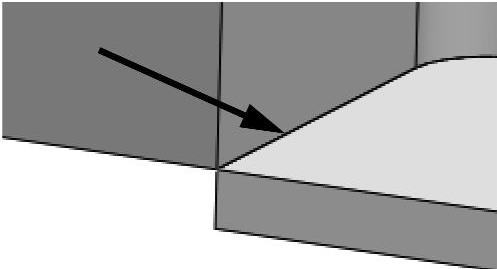

图1-9 无效的线接触

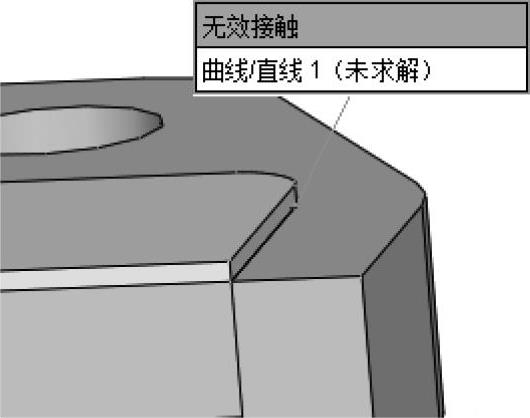

图1-10 无效接触位置

步骤7 修改封盖位置

为了说明封盖的位置不理想，现在需要更改最后一个封盖的位置。编辑最后一个封盖，使它的内部边线和出口的边线形成一个线接触，如图1-11所示。

步骤8 检查模型

按照步骤6的方法检查模型，以查找无效接触。结果文本框中显示有16个未求解的接触，它们都已经被修复了。

由于无效接触都被修复了，【检查模型】工具又能够计算出流体和固体体积这两个结果，如图1-12所示。

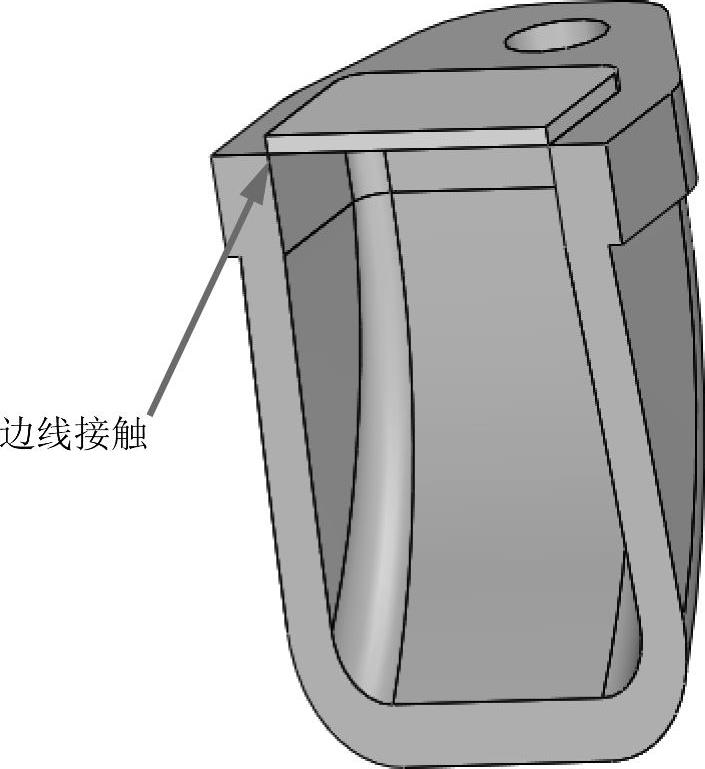

图1-11 修改封盖位置

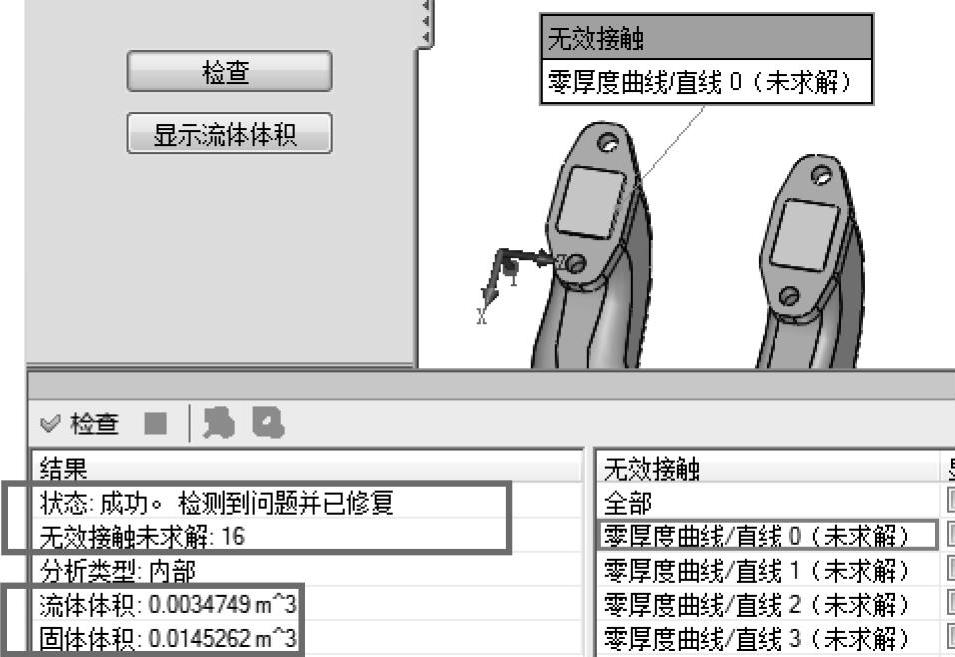

图1-12 检查模型

提示

这种情况下，软件可以修复大部分无效接触并计算出流体体积和固体体积。单击任意一个无效接触，可以在图形区域查看。

关闭带有结果的文字区域和【检查模型】的属性管理器。

步骤9 再次更改封盖位置

按照步骤7的方法，更改封盖的位置，在封盖和出口之间形成一个间隔（缝隙），如图1-13所示。(www.daowen.com)

步骤10 再次检查模型

按照步骤8的方法检查模型，以查找无效接触。

结果文本框中显示模型检查失败。固体体积和流体体积都显示为零，这表明它们都不能被计算得出，如图1-14所示。

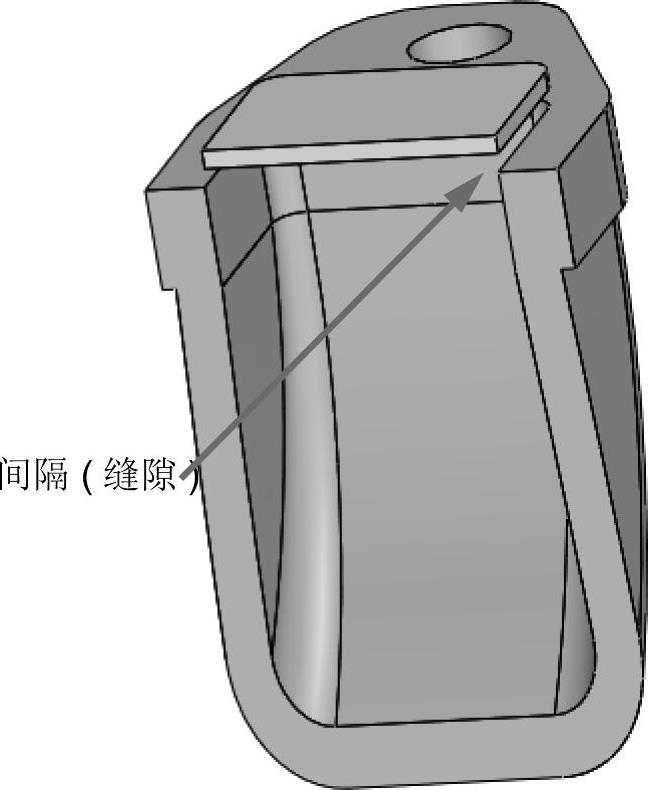

图1-13 再次更改封盖位置

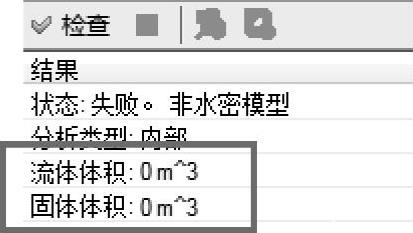

图1-14 再次检查模型

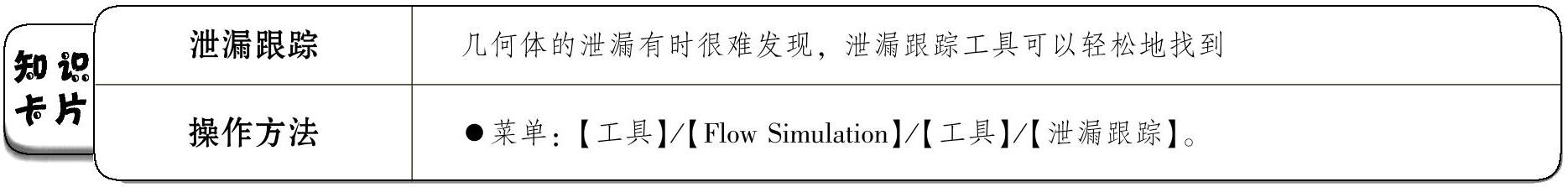

步骤11 泄漏跟踪

单击【工具】/【Flow Simulation】/【工具】/【泄漏跟踪】。

选择歧管内侧的一个面，以及外侧的一个面，如图1-15所示。单击【查找连接】。

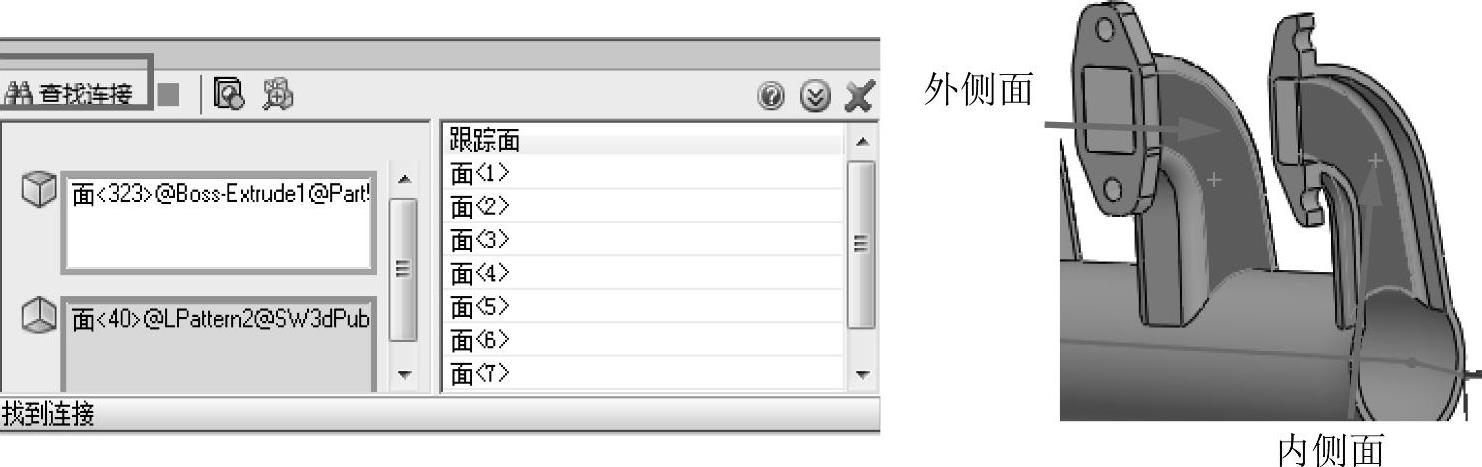

图1-15 选择跟踪面

从内侧面到外侧面的路径将显示在模型上，如图1-16所示。

步骤12 关闭泄漏跟踪

步骤13 最后一次更改封盖位置

将封盖恢复到正确的位置，即封盖和出口形成面面接触的位置，如图1-17所示。

提示

用户可以最后一次运行【检查模型】命令，以验证几何体是水密模型。

图1-16 泄漏跟踪

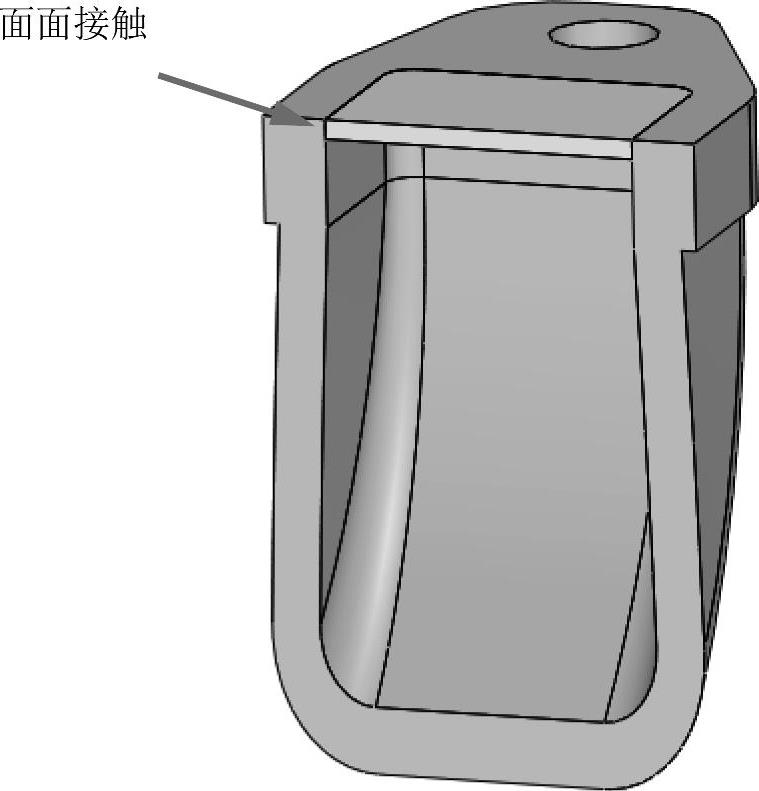

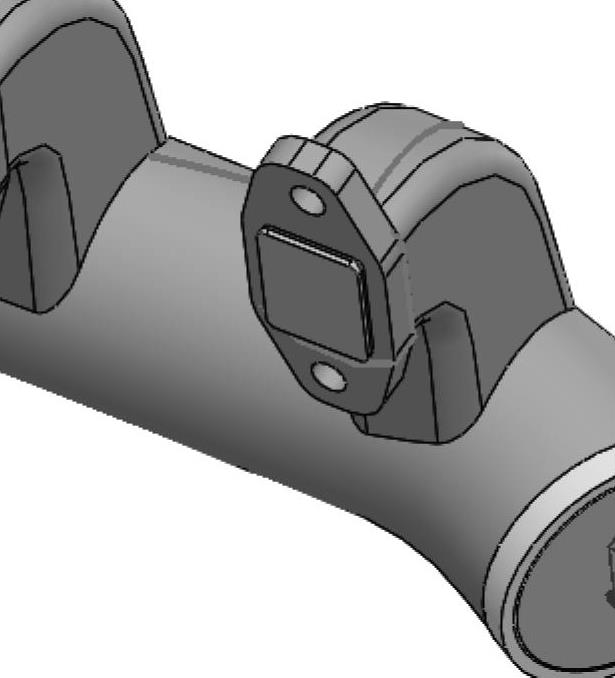

图1-17 最后一次更改封盖位置
