必须检查SOLIDWORKS的模型,以查看是否存在几何体的问题,进而排除对实体和流体区域划分网格的隐患。

阻止对实体和流体区域划分网格的原因主要有如下两个:

1)几何体上的开口会阻止SOLIDWORKS定义一个完全封闭的内部体积,这只适用于内部流动分析。

2)在装配体的零件之间存在无效接触(零件之间的线接触或点接触被定义为无效接触)。将在后面的章节讨论该问题。

提示

无效接触同时适用于内部流动和外部流动分析。


步骤6 查看无效的流体几何体

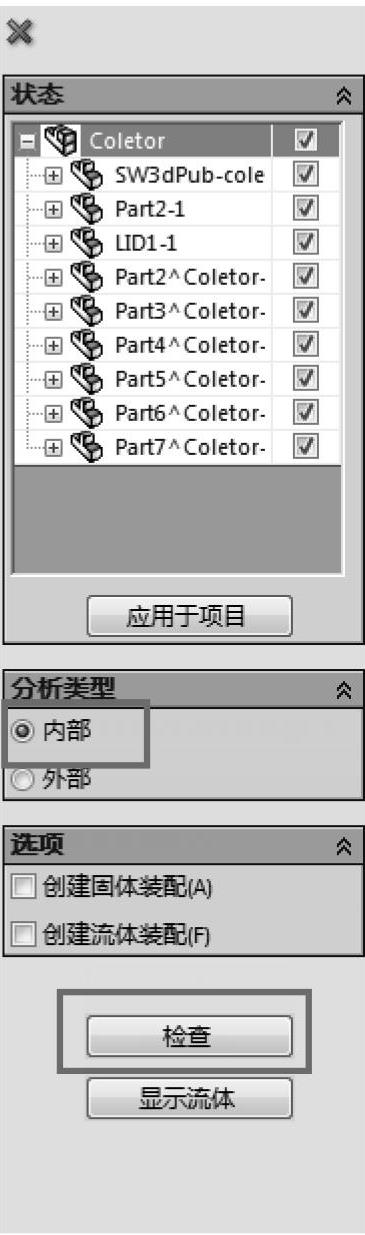

从【Flow Simulation】菜单中,选择【工具】/【检查模型】,如图1-6所示。

保持所有装配体零部件处于被选中的状态。

单击【检查】。

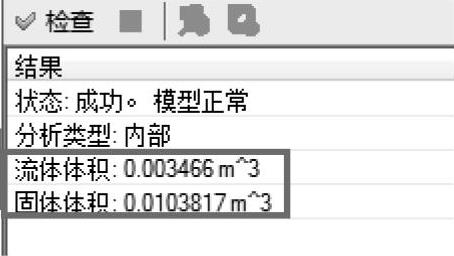

在图形区域下方的文本区域将显示如图1-7所示的信息。(www.daowen.com)

非零值的流体体积和固体体积表明内部的体积是密闭的,适合进行流动模拟。

关闭带有结果的文本区域以及【检查模型】属性管理器。

提示

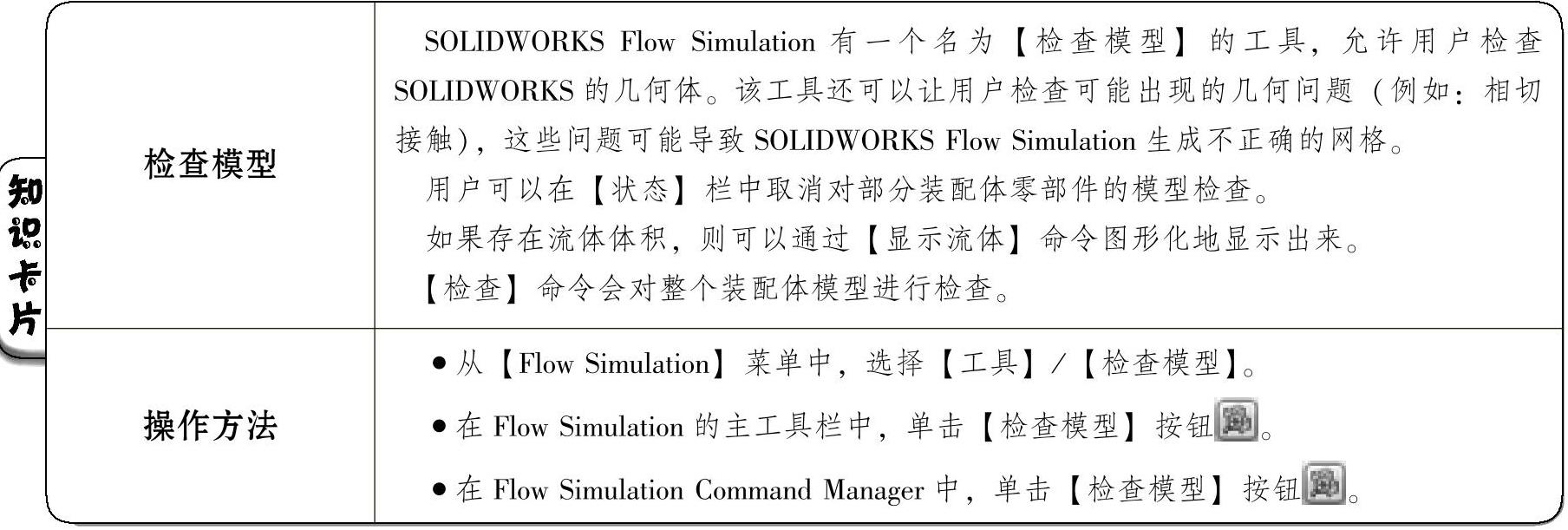

【检查模型】命令可以检查可能存在的无效接触,例如:相切、零厚度等。如果检测到存在问题,则会在文本区域显示无效接触。

技巧

当几何体确认可以真正用于分析时,最好养成将所有零部件设为固定的习惯,这可以确保在定义边界条件或其他操作时,零部件不会移动。


1-7 检查结果


1-6 检查选项
