常用标注样式：CAD应用技术基础

时间：2023-10-27 理论教育 版权反馈
【摘要】：此命令一般用于标注倾斜对象。图4-110 对齐标注选项图4-111 尺寸标注4.直径标注菜单位置：→命令行：Dimdiameter命令用于标注指定的圆或圆弧的直径尺寸。弧长标注的典型用法包括测量围绕凸轮的距离或表示电缆的长度。可以使用指定位置样式。图4-114 弧长标注操作实例在命令行输入DIMJOGGED并按键。用户可以在对话框的选项卡中设置中心标记的形式和尺寸，对话框修改样式可参考图4-101。图4-119 圆心标记直线标注方式用于标注两条直线或其延长线之间小于180°的角。

常用标注样式：CAD应用技术基础

1.快速标注

菜单位置：【标注】→【快速标注】

命令行：QDIM

【快速标注】命令用于一次对一系列相互关联的标注对象进行连续、基线、坐标、半径、直径或并列标注，也可以用于批量编辑若干个已有的标注对象。

操作实例

978-7-111-42550-2-Chapter04-223.jpg输入命令QDIM或选择菜单【标注】→【快速标注】，也可以单击工具条上相应的图标按钮，命令行提示如图4-104所示。

978-7-111-42550-2-Chapter04-224.jpg选择需要标注的对象，如图4-105所示。

978-7-111-42550-2-Chapter04-225.jpg按【Enter】键确定，完成对象选择，按系统提示指定尺寸线位置，完成多个尺寸的快速标注，如图4-106所示。

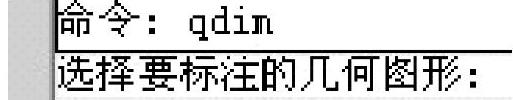

图4-104 命令行提示


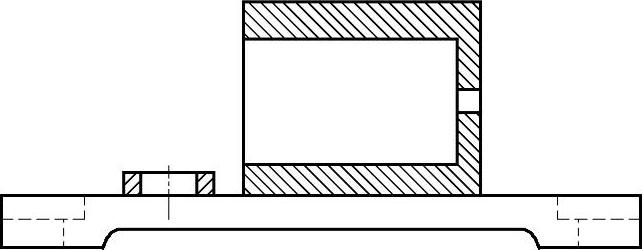

图4-105 选择需要标注的对象


图4-106 标注效果

提示：

命令执行过程中任何时候都可以按Esc键中断命令。

2.线性尺寸标注

菜单位置：【标注】→【线性】

命令行：Dimlinear（Dimlin）

可以建立尺寸线水平、垂直、旋转的线性标注。它需要指定两点来确定尺寸界线，也可以直接选取需要标注的尺寸对象，一旦所选对象确定，系统就会自动标注。也可以使用指定标注的方法进行标注。

操作实例

978-7-111-42550-2-Chapter04-229.jpg执行【线性】命令。

978-7-111-42550-2-Chapter04-230.jpg选取尺寸线起始点和终点的位置，如图4-107所示。命令行提示如图4-108所示。

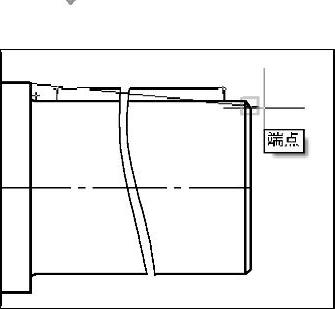

图4-107 选取尺寸线的起始点和终点

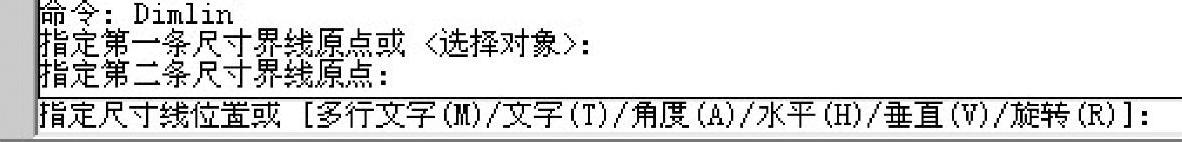

图4-108 命令行提示

选项

978-7-111-42550-2-Chapter04-233.jpg多行文字/文字：可输入新的文字，以替换自动测量值。

978-7-111-42550-2-Chapter04-234.jpg角度：指定标注文字的角度。

978-7-111-42550-2-Chapter04-235.jpg水平/垂直：实现线性标注的水平和垂直切换。

978-7-111-42550-2-Chapter04-236.jpg旋转：指定线性标注的旋转角度。与角度不同，指定角度后只是标注文字发生旋转，而旋转的指定则可以使整个标注发生旋转。

978-7-111-42550-2-Chapter04-237.jpg拾取标注线的位置后确定，效果如图4-109所示。

3.对齐标注

菜单位置：【标注】→【对齐】

命令行：Dimaligned（DAL）

【对齐】命令用于创建平行于所选对象或平行于两尺寸界线源点连线的直线型尺寸，比如对圆弧进行标注时，尺寸线就与圆弧两个端点所产生的弦保持平行。此命令一般用于标注倾斜对象。默认的使用方法是执行【对齐】命令后，选取尺寸线起始点和终点的位置或标注对象，系统自动选择角度，用户只需确定标注位置即可完成标注。

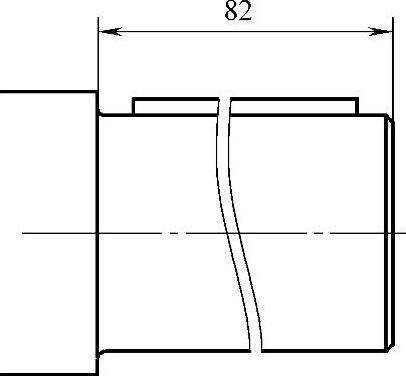

图4-109 线性尺寸标注

操作实例

978-7-111-42550-2-Chapter04-239.jpg运行DAL命令。

978-7-111-42550-2-Chapter04-240.jpg指定第一、第二条尺寸线起点后，系统提示如图4-110所示。

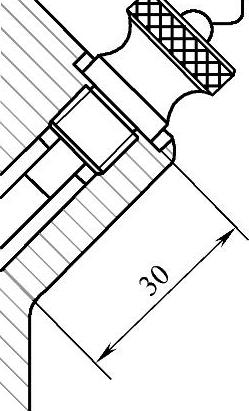

978-7-111-42550-2-Chapter04-241.jpg此时如果输入M或T，可输入用于替换标注文本的文字，如果输入A，则可指定标注文字的旋转角度。978-7-111-42550-2-Chapter04-242.jpg指定尺寸线的位置，完成尺寸标注，如图4-111所示。


图4-110 对齐标注选项


图4-111 尺寸标注

4.直径标注

菜单位置：【标注】→【直径】

命令行：Dimdiameter（Dimdia）

【直径】命令用于标注指定的圆或圆弧的直径尺寸。对于不是圆或弧线的对象如果要标注直径，只能用【线性】命令并加上前缀。

使用方法是执行【直径】命令后，在命令行提示下选择要标注的圆或圆弧，然后确定标注位置，完成直径标注。

操作实例

978-7-111-42550-2-Chapter04-245.jpg在命令行输入Dimdia并按【Enter】键。

978-7-111-42550-2-Chapter04-246.jpg指定圆或圆弧。

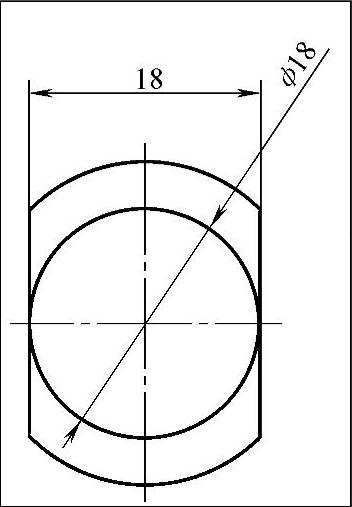

978-7-111-42550-2-Chapter04-247.jpg指定标注的位置，完成直径标注，如图4-112所示。

5.半径标注

菜单位置：【标注】→【半径】

命令行：Dimradius（Dimrad）

【半径】命令用于标注指定的圆或圆弧的半径尺寸。

使用方法是执行【半径】命令后，在命令行提示下选择要标注的圆或圆弧，然后确定标注位置，完成半径标注。

操作实例

978-7-111-42550-2-Chapter04-248.jpg在命令行输入Dimrad并按【Enter】键。

978-7-111-42550-2-Chapter04-249.jpg指定圆或圆弧。

978-7-111-42550-2-Chapter04-250.jpg指定标注的位置，完成半径标注，如图4-113所示。


图4-112 直径标注


图4-113 半径标注

6.弧长标注

菜单位置：【标注】→【弧长】

命令行：DIMARC

弧长标注用于测量圆弧或多段线弧线段上的距离。弧长标注的典型用法包括测量围绕凸轮的距离或表示电缆的长度。为区别它们是线性标注还是角度标注，默认情况下弧长标注将显示一个圆弧符号。圆弧符号显示在标注文字的上方或前方。可以使用【标注样式管理器】指定位置样式。可以在【新建标注样式】对话框或【修改标注样式】对话框的【符号和箭头】选项卡上更改位置样式。

操作实例

978-7-111-42550-2-Chapter04-253.jpg在命令行输入DIMARC并按【Enter】键。

978-7-111-42550-2-Chapter04-254.jpg选择需要标注的弧。

978-7-111-42550-2-Chapter04-255.jpg指定标注的位置，完成弧长标注，如图4-114所示。

7.折弯标注

菜单位置：【标注】→【折弯】

命令行：DIMJOGGED

当圆弧或圆的中心位于布局之外并且无法在其实际位置显示时，使用DIMJOGGED命令可以创建折弯半径标注，也称为“缩放的半径标注”。可以在更方便的位置指定标注的原点，即中心位置替代。

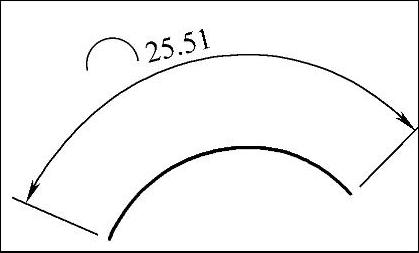

图4-114 弧长标注

操作实例

978-7-111-42550-2-Chapter04-257.jpg在命令行输入DIMJOGGED并按【Enter】键。

978-7-111-42550-2-Chapter04-258.jpg选择圆或圆弧。

978-7-111-42550-2-Chapter04-259.jpg指定标注的中心位置，可以指定圆弧的圆心，也可以任意指定某一点为标注的中心，如图4-115所示。指定标注中心后，系统提示如图4-116所示，此时输入相应的选项，可以完成标注文字的相关设置。


图4-115 折弯标注


图4-116 命令行提示

978-7-111-42550-2-Chapter04-262.jpg指定尺寸线的位置，如图4-117所示。

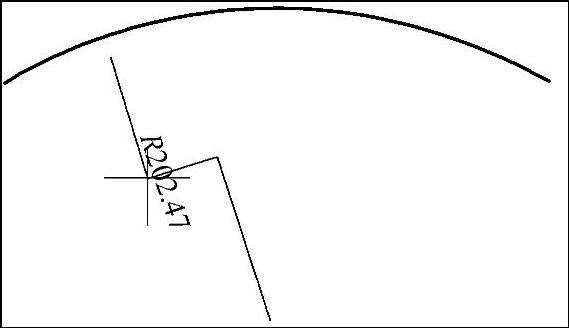

978-7-111-42550-2-Chapter04-263.jpg指定折弯位置，如图4-118所示。

8.圆心标记

菜单位置：【标注】→【圆心标记】

命令行：Dimcenter


图4-117 指定尺寸线的位置

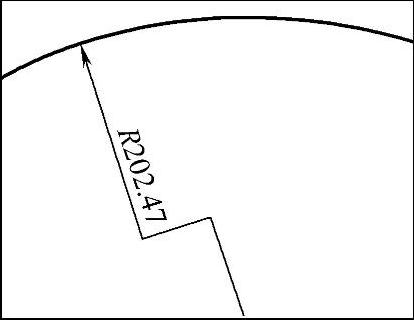

图4-118 指定折弯位置

【圆心标记】命令用于标注圆或圆弧的圆心标记或中心线。

使用方法式是执行【圆心标记】命令后，选取要标注的对象后，系统会自动标注圆心的位置。用户可以在【修改标注设置】对话框的【箭头】选项卡中设置中心标记的形式和尺寸，对话框修改样式可参考图4-101。

操作实例

978-7-111-42550-2-Chapter04-266.jpg执行Dimcenter命令。

978-7-111-42550-2-Chapter04-267.jpg选择弧或圆。

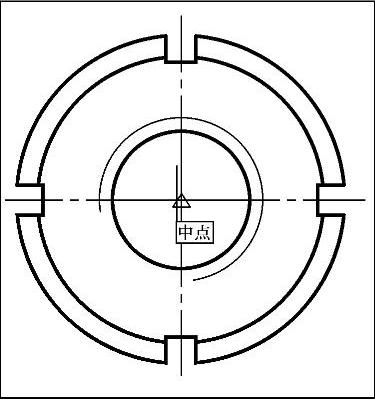

978-7-111-42550-2-Chapter04-268.jpg软件自动完成圆心的标注，如图4-119所示。

9.角度标注

菜单位置：【标注】→【角度】

命令行：Dimangular（DAN）

【角度】命令用于测量并标注被测对象之间的夹角。

使用方法是执行【角度】命令后，命令行会提示选择圆、弧或直线，如果用户选择弧，则系统直接标注其角度；如果用户选择圆、直线或点，则系统会继续提示要求用户选择角度的末点。也可以根据命令提示改变标注文字内容。

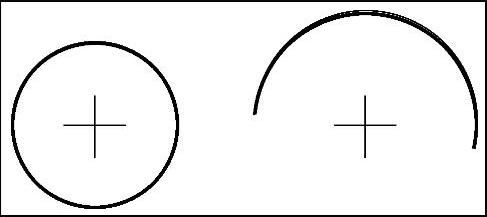

图4-119 圆心标记

直线标注方式用于标注两条直线或其延长线之间小于180°的角。系统将根据尺寸线的位置决定标注角是大于还是小于180°。

操作实例

978-7-111-42550-2-Chapter04-270.jpg执行DAN命令，系统提示如图4-120所示。

978-7-111-42550-2-Chapter04-271.jpg选择要标注角度的两条直线。

978-7-111-42550-2-Chapter04-272.jpg指定角度标注的位置，如图4-121所示。

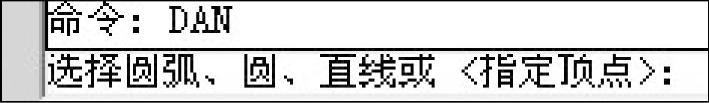

图4-120 命令行提示(www.daowen.com)

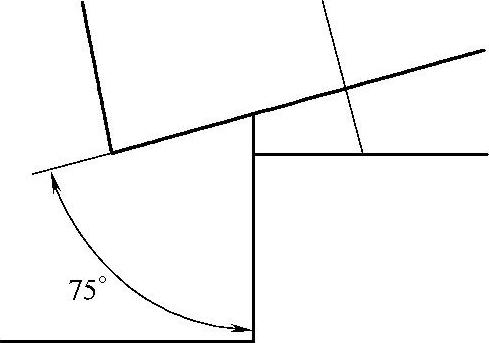

图4-121 角度标注

10.基线标注

菜单位置：【标注】→【基线】

命令行：Dimbaseline（DIMBASE）

【基线】命令用于在图形中以第一尺寸线为基准标注图形尺寸。

使用方法是执行【基线】命令后，根据命令行提示首先选择已有的线性、坐标、角度或对齐标注作为基准，然后根据用户需要来选取第二条、第三条等标注线。在使用此命令进行标注时，尺寸间的距离由用户所选择的标注格式确定，标注时不能更改。用户也不能修改尺寸文本。

操作实例

978-7-111-42550-2-Chapter04-275.jpg执行DIMBASE命令。

978-7-111-42550-2-Chapter04-276.jpg选择基准标注，如图4-122所示。

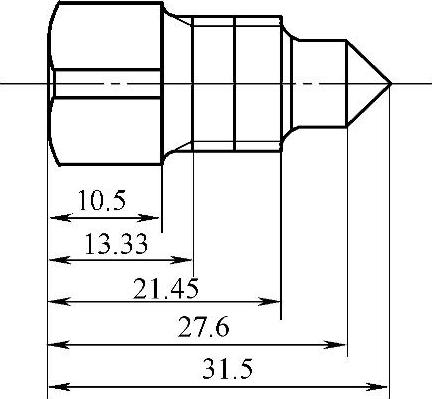

978-7-111-42550-2-Chapter04-277.jpg指定第二条尺寸线，可连续完成多个标注，如图4-123所示。


图4-122 选择基准标注


图4-123 完成多个标注

11.连续标注

菜单位置：【标注】→【连续】

命令行：Dimcontinue

【连续】命令用于标注在同一方向上连续的线性尺寸或角度尺寸。使用方法是执行【连续】命令后，根据命令行提示选择已有的线性、坐标、角度或对齐标注作为起始标注。然后根据用户需要选择下一条延伸标注。在使用此命令进行标注时，用户不能修改尺寸文本。

操作实例

978-7-111-42550-2-Chapter04-280.jpg执行Dimcontinue命令。

978-7-111-42550-2-Chapter04-281.jpg选择某一已存在的标注作为基准标注，移动鼠标后，系统会自动以选定标注的终点为下一标注的起点，如图4-124所示。

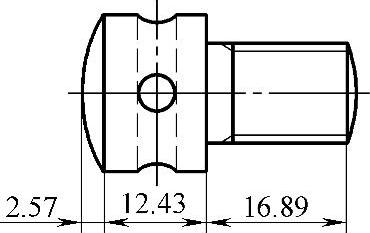

978-7-111-42550-2-Chapter04-282.jpg指定下一标注的终点，完成连续标注，如图4-125所示。可一次连续完成多个标注。


图4-124 选择基准


图4-125 完成连续标注

12.标注间距

菜单位置：【标注】→【标注间距】

命令行：DIMSPACE

可以自动调整图形中现有的平行线性标注和角度标注，以使其间距相等或相互对齐。使用DIMSPACE命令可以将重叠或间距不等的线性标注和角度标注隔开。选择的标注必须是线性标注或角度标注，并且属于同一类型（旋转或对齐标注）、相互平行或同心并且在彼此的尺寸延伸线上。也可以通过使用间距值“0”对齐线性标注和角度标注。

操作实例

978-7-111-42550-2-Chapter04-285.jpg在命令行输入DIMSPACE并按【Enter】键。

978-7-111-42550-2-Chapter04-286.jpg选择基准标注，如图4-126所示。系统将会以此标注作为基准计算其与下一步所选标注之间的距离。

978-7-111-42550-2-Chapter04-287.jpg选择需要调整距离的标注，如图4-127所示。


图4-126 选择基准标注


图4-127 选择标注

978-7-111-42550-2-Chapter04-290.jpg按【Enter】键确认已选完需要调整距离的标注，系统提示如图4-128所示。

978-7-111-42550-2-Chapter04-291.jpg输入距离值，此例输入5并按【Enter】键，标注距离调整效果如图4-129所示。


图4-128 命令行提示


图4-129 标注距离调整效果

13.标注打断

菜单位置：【标注】→【标注打断】

命令行：DIMBREAK

可以使标注、尺寸延伸线或引线在遮挡其他对象时被打断。可以自动或手动将打断标注添加到标注或多重引线。根据与标注或多重引线相交的对象数量选择放置打断标注的方法。

可以将打断标注添加到以下标注和引线对象：线性标注、角度标注、半径标注、直径标注、折弯标注、弧长标注和坐标标注。

操作实例

978-7-111-42550-2-Chapter04-294.jpg执行DIMBREAK命令。

978-7-111-42550-2-Chapter04-295.jpg选择被打断标注对象，如图4-130所示。

978-7-111-42550-2-Chapter04-296.jpg选择用于打断的标注对象，完成打断，如图4-131所示。


图4-130 选择对象


图4-131 打断效果

14.坐标标注

菜单位置：【标注】→【坐标】

命令行：Dimordinate（DIMORD）

【坐标】命令用于自动测量并沿一条简单的引线显示指定点X或Y坐标（采用绝对坐标值）。默认的使用方法是执行【坐标】命令后，根据命令行提示首先选取指引线的起始点，然后根据用户要求选择引出线的方向，系统会自动标注选定点的水平或垂直坐标。

操作实例

978-7-111-42550-2-Chapter04-299.jpg执行DIMORD命令。

978-7-111-42550-2-Chapter04-300.jpg指定坐标点，如图4-132所示。

978-7-111-42550-2-Chapter04-301.jpg指定标注位置，完成坐标标注，如图4-133所示。


图4-132 指定坐标点


图4-133 完成坐标标注

15.引线标注

命令行：DIMleader/Leader

创建连接注释与几何特征的引线。

操作实例

978-7-111-42550-2-Chapter04-304.jpg执行命令Leader。

978-7-111-42550-2-Chapter04-305.jpg指定引线的起点。

978-7-111-42550-2-Chapter04-306.jpg指定引线的下一点，系统提示如图4-134所示。引线的折弯段数没有限制，用户可以不断指定折弯点，直至引线达到满意效果。在指定折弯点的过程中，如果输入U并按【Enter】键，则可以放弃上一步操作。


图4-134 命令行提示

选项

978-7-111-42550-2-Chapter04-308.jpg注释：在引线的末端插入注释。注释可以是单行文字也可以是多行文字，包含几何公差的特征控制框或块。在命令行提示下输入文字，这些文字内容会自动放置在引线的末端。输入文字后按【Enter】键结束命令前，将不断重复提示输入其他文字行，直到按两次【Enter】键结束命令为止。

978-7-111-42550-2-Chapter04-309.jpg格式：控制绘制引线的方式以及引线是否带有箭头。

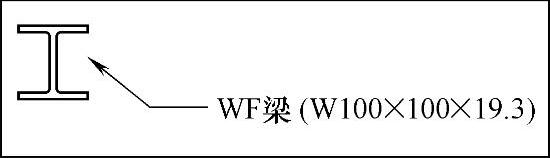

输入A，选择注释，在命令行输入相应的文字，按两次【Enter】键结束命令，完成引线标注，如图4-135所示。

16.快速引线

菜单位置：【标注】→【引线】

命令行：Qleader

【快速引线】（Qleader）命令可用于快速创建引线和引线注释。与【引线】（Leader）命令不同，使用Qleader命令可以调用【引线设置】对话框自定义该命令，以便提示用户适合绘图需要的引线点数和注释类型。这些设置将自动应用于【快速引线】命令所创建的引线和注释对象，相反，使用【引线】（Leader）命令，用户必须通过输入相应的命令关键字来选择新的选项，如果要一次应用多个样式，则必须多次重复使用不同的命令关键字，费时费力。

当引线注释格式为“多行文字”时，使用文字选项可以在必要时提示用户输入文字宽度，可以限制文字始终左对齐，还可以在文字周围绘制边框。


图4-135 引线标注

引线设置将随DWG文件一同保存，在文件下一次打开时这些参数仍然有效，同时每个DWG文件的设置是完全独立的，互不干扰。

【引线设置对话框】对话框可以用来设置引线注释类型、指定多行文字选项，并指明是否需要重复使用注释。【注释】选项卡如图4-136所示。


图4-136 【注释】选项卡

978-7-111-42550-2-Chapter04-312.jpg选项

978-7-111-42550-2-Chapter04-313.jpg注释类型：在该选项区可设置引线的注释类型。选择的类型将改变Qleader引线的注释提示。

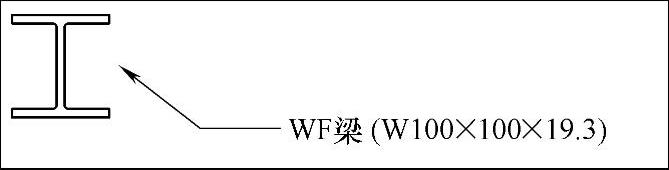

978-7-111-42550-2-Chapter04-314.jpg多行文字：提示创建多行文字注释，如图4-137所示。

978-7-111-42550-2-Chapter04-315.jpg复制对象：提示用户复制多行文字、单行文字、公差或块参照对象，并将副本连接到引线末端。副本与引线是相关联的，这就意味着如果复制的对象移动，引线末端也将随之移动。

978-7-111-42550-2-Chapter04-316.jpg公差：显示【公差】对话框，用于创建将要附着到引线上的特征控制框，如图4-138所示。

978-7-111-42550-2-Chapter04-317.jpg块参照：提示插入一个块参照。块参照将插入到自引线末端的某一偏移位置处，并与该引线相关联，这就意味着如果块移动，引线末端也将随之移动。带块参照的引线始终不会显示钩线，如图4-139所示。


图4-137 多行文字注释


图4-138 特征控制框

选项

978-7-111-42550-2-Chapter04-320.jpg无：创建无注释的引线。

978-7-111-42550-2-Chapter04-321.jpg多行文字选项：在该选项区可设置多行文字选项。只有选定了多行文字注释类型时，该选项区才可用。

978-7-111-42550-2-Chapter04-322.jpg提示输入宽度：提示指定多行文字注释的宽度。

978-7-111-42550-2-Chapter04-323.jpg始终左对齐：无论引线位置在何处，多行文字注释始终左对齐。

978-7-111-42550-2-Chapter04-324.jpg文字边框：在多行文字注释周围放置边框，如图4-140所示。

978-7-111-42550-2-Chapter04-325.jpg重复使用注释：在该选项区可设置重新使用引线注释的选项。

978-7-111-42550-2-Chapter04-326.jpg无：不重复使用引线注释。

978-7-111-42550-2-Chapter04-327.jpg重复使用下一个：重复使用为后续引线创建的下一个注释。

978-7-111-42550-2-Chapter04-328.jpg重复使用当前：重复使用当前注释。选择【重复使用下一个】单选按钮之后，重复使用注释时将自动选择此选项。


图4-139 带块参照的引线


图4-140 多行文字边框
