1.新建标注样式
菜单位置：【格式】→【标注样式】
命令行：Ddim/Dimstyle
操作实例
执行命令Ddim（D），弹出如图4-99所示对话框。
单击【新建】按钮，弹出如图4-100所示对话框。利用【基础样式】下拉列表可为新建样式指定基础样式。基础样式类似于样式模板，新建样式是以基础样式为模板建立起来的。
输入新建样式名并单击【继续】按钮，弹出如图4-101所示对话框。利用该对话框，可以设置标注样式的各种特性。
设置完相关特性后单击【确定】按钮，系统自动返回图4-99所示对话框。如果单击【置为当前】按钮，则可以将选定的标注样式置为当前，当前图样中后续的标注都将以该标注样式为模板，直到指定新的当前标注样式。

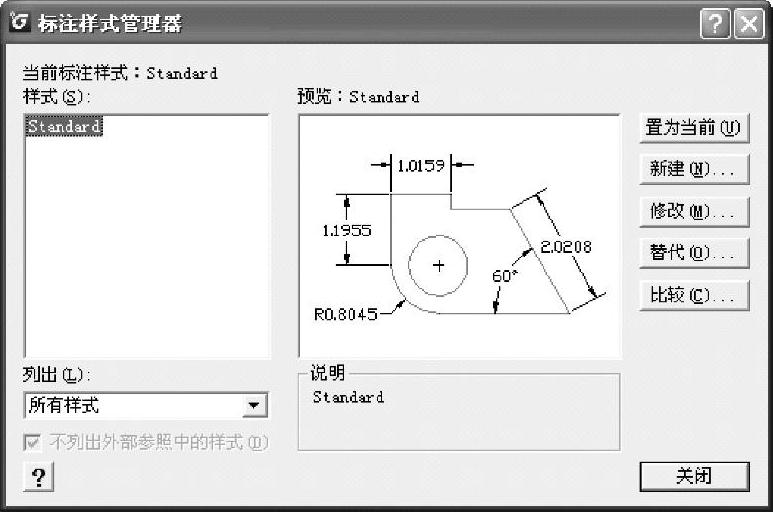

图4-99 【标注样式管理器】对话框
图4-100 【创建新标注样式】对话框
图4-101 【新建标注样式】对话框(www.daowen.com)
2.标注样式管理器
菜单位置：【格式】→【标注样式】
命令行：Ddim/Dimstyle
用户在进行尺寸标注前，应首先对尺寸标注格式进行设置，才能获得满意的尺寸标注效果。
操作实例
在命令行中输入D并按【Enter】键，系统弹出如图4-102所示对话框。
图4-102 【标注样式管理器】对话框
选择某一标注样式名称，并单击【修改】按钮，弹出如图4-101所示对话框。通过此对话框可修改标注的各项设置，如箭头大小和式样、格式、标注线、字体、字高、对齐方式、公差、单位、换算单位等。
单击【比较】按钮，弹出如图4-103所示对话框。通过该对话框可以比较两个标注样式的参数。
图4-103 【比较标注样式】对话框
