CAD应用技术基础:管理图块和BATTMAN对话框

时间:2023-10-27 理论教育 版权反馈
【摘要】:对于每一个选定块,块属性管理器都会显示模型中此块的实例数目。BATTMAN主要包括3个部分:对话框、对话框、对话框。图4-71 对话框在命令行输入BATTMAN命令,如果当前图形未包含任何具有属性的块,命令行将显示一条“此图形不包含带有属性的块”信息。

CAD应用技术基础:管理图块和BATTMAN对话框

1.定义属性

菜单位置:【绘图】→【块】→【定义属性】

命令行:DDATTDEF/ATTDEF(ATT)

利用该命令可以建立块属性文字。与直接将文字定义为块参照不同,块属性文字可以在块的特性面板中修改,也可以通过双击块进行修改,非常方便,而且利用相应的块属性导入、导出命令,可以快速完成块属性的批量修改。

操作实例

978-7-111-42550-2-Chapter04-123.jpg在命令行中输入ATT并按【Enter】键,弹出如图4-61所示对话框。

978-7-111-42550-2-Chapter04-124.jpg在【属性定义】对话框中输入标记、值等项目,如图4-62所示。

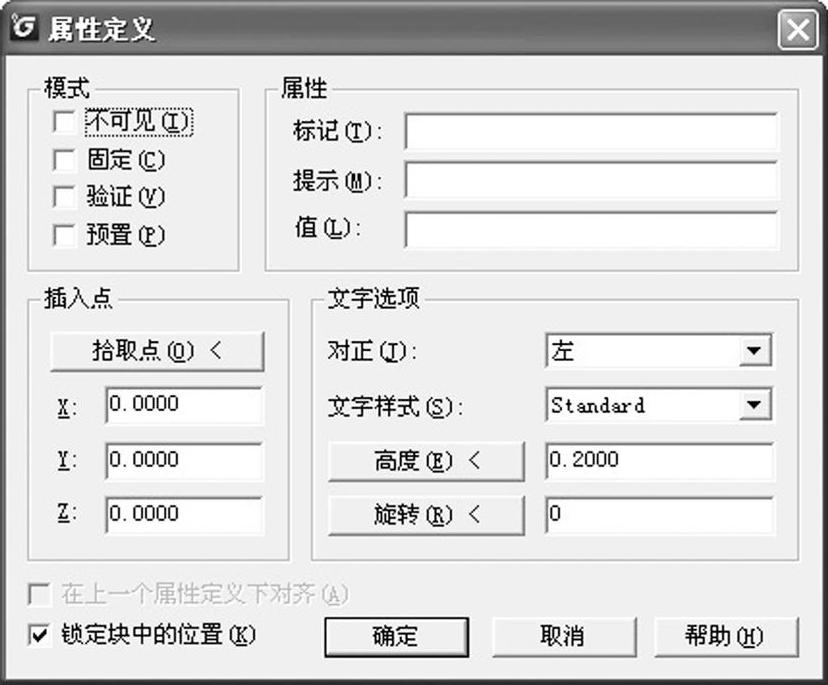

图4-61 属性修改前

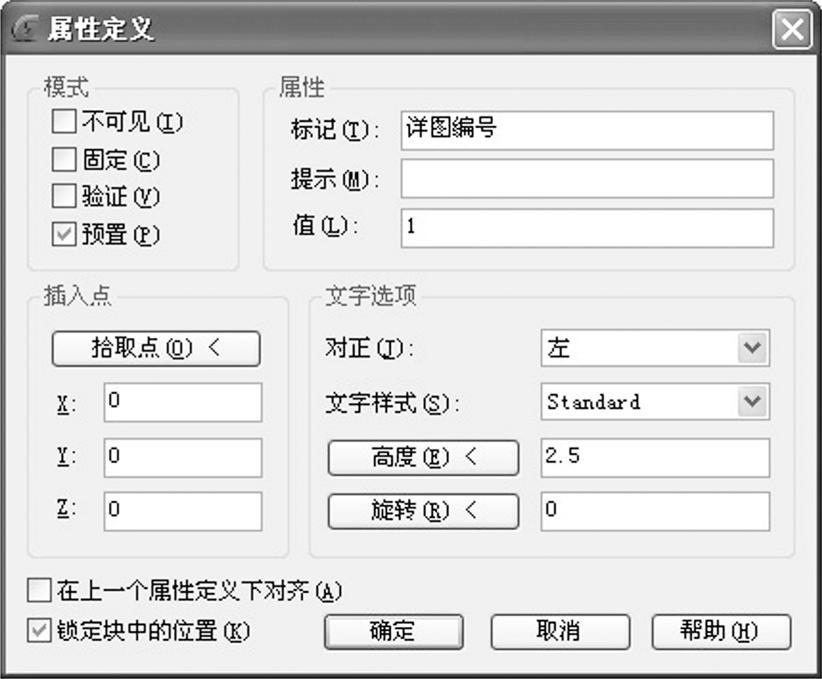

图4-62 属性修改后

978-7-111-42550-2-Chapter04-127.jpg在【文字选项】区中设置文字的样式、高度、旋转角度、对正方式等参数。

978-7-111-42550-2-Chapter04-128.jpg单击【拾取点】按钮,指定属性文字的插入点,如图4-63所示。

978-7-111-42550-2-Chapter04-129.jpg单击【确定】按钮,返回绘图空间,完成属性文字设置,效果如图4-64所示。


图4-63 指定插入

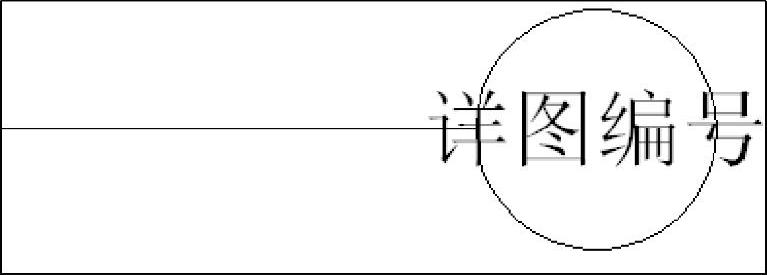

图4-64 完成属性文字设置

978-7-111-42550-2-Chapter04-132.jpg输入【块定义】命令(B)并按【Enter】键,将属性文字及图形定义成块,效果如图4-65所示。


图4-65 命令效果

提示:

从图4-65可以看出,将属性文字定义成块参照后,其标记不再显示,而是显示属性文字的值。

978-7-111-42550-2-Chapter04-134.jpg双击图块,弹出如图4-66所示对话框,可方便地修改属性文字的值。

2.编辑图块属性

菜单位置:【修改】→【对象】→【属性】→【全局】

命令行:ATTEDIT/DDATTE

操作实例

978-7-111-42550-2-Chapter04-135.jpg在命令行中输入ATTEDIT并按【Enter】键,系统提示如图4-67所示。


图4-66 【增强属性编辑器】对话框

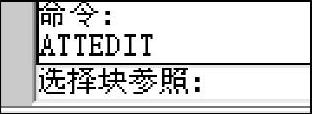

图4-67 命令行提示

978-7-111-42550-2-Chapter04-138.jpg选择块参照,如图4-68所示。

978-7-111-42550-2-Chapter04-139.jpg选择对象后,弹出如图4-69所示对话框。利用该对话框,可以快速修改块的多个属性文字。


图4-68 选择块参照(www.daowen.com)

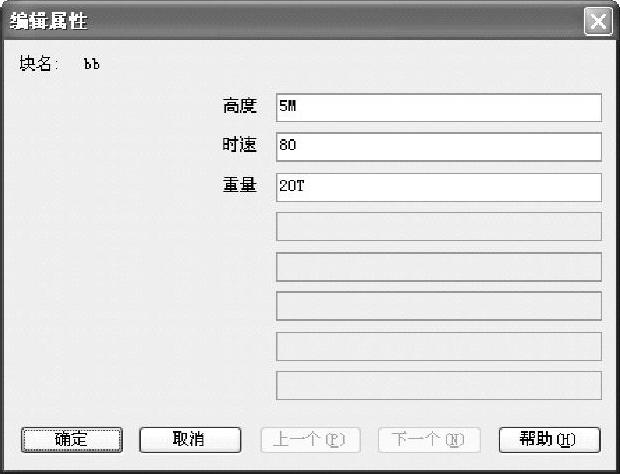

图4-69 【编辑属性】对话框

978-7-111-42550-2-Chapter04-142.jpg单击【确定】按钮,完成属性修改。

3.属性显示

菜单位置:【视图】→【显示】→【属性显示】

命令行:ATTDISP

控制图样中块属性文字的显示模式。

操作实例

978-7-111-42550-2-Chapter04-143.jpg执行【属性显示】命令,系统提示如图4-70所示。


图4-70 命令行提示

选项

978-7-111-42550-2-Chapter04-145.jpg打开:强制显示所有块属性。

978-7-111-42550-2-Chapter04-146.jpg关闭:强制关闭所有块属性。

978-7-111-42550-2-Chapter04-147.jpg正常:在正常模式下,块属性文字的“可见”与“不可见”直接决定其在正常模式下的显隐。

978-7-111-42550-2-Chapter04-148.jpg输入ON、OFF或N并按【Enter】键,则图样中所有块属性文字的显隐立刻发生变化。

4.块属性管理器

命令行:BATTMAN

编辑块定义的属性特性。可以在块中编辑属性定义,还可以从块中删除属性。如果当前图形未包含任何具有属性的块,系统提示用户“此图形不包含带有属性的块”。对于每一个选定块,块属性管理器都会显示模型中此块的实例数目。

BATTMAN主要包括3个部分:【块属性管理器】对话框、【块属性设置】对话框、【编辑属性】对话框。

选定块的属性显示在属性管理器中,如图4-71所示。默认情况下,标记、提示、默认值、模式和注释性属性特性显示在属性列表中。单击【设置】按钮,可以指定要在列表中显示的属性特性。

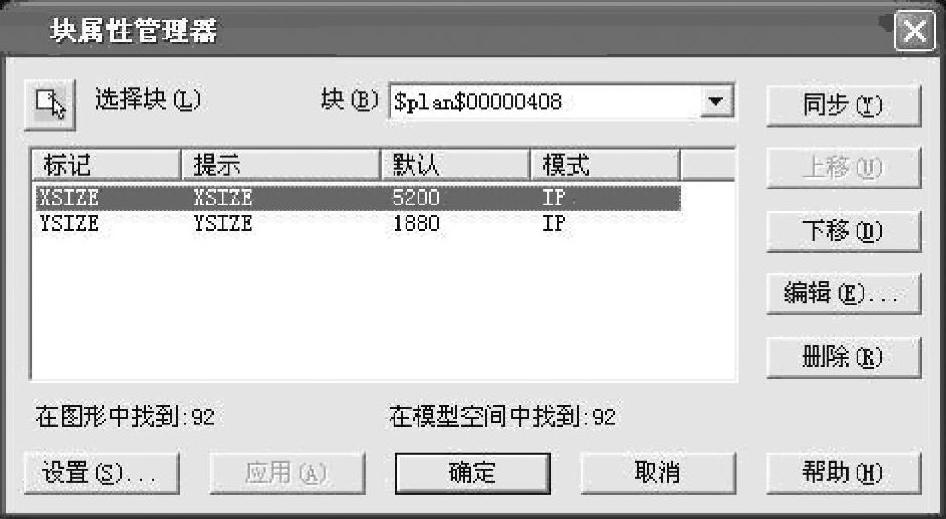

图4-71 【块属性管理器】对话框

在命令行输入BATTMAN命令,如果当前图形未包含任何具有属性的块,命令行将显示一条“此图形不包含带有属性的块”信息。

选择块:从图形区域选择块。如果单击【选择块】按钮,对话框将关闭,直到用户从图形中选择块或按【Esc】键取消。如果修改了块的属性,并且未保存所做的更改就选择一个新块,系统将提示在选择其他块之前先保存更改。

5.参照编辑

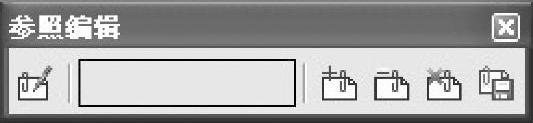

工具条:【参照编辑】

命令行:REFEDIT

实时编辑块参照或外部参照,不必再分解和重定义。双击快速定位所编辑子参照,提高工作效率。可参照块外实体编辑,实现所见即所得。采用褪色处理区分工作集,更加方便处理工作集内外实体。利用REFSET快速转换工作集内外实体。实时弹出【参照编辑】对话框,省去用户查找命令的烦恼。

双击需要编辑的块参照或外部参照可以启动参照编辑,或者在命令行输入REFEDIT或_REFEDIT后选择需要编辑的块参照,如图4-72所示。_REFEDIT也可以应用于LISP脚本语言,提供一系列自动化的操作;REFEDIT则是用户交互界面的编辑命令。之后可以调用REFSET,以便添加与删除在位编辑工作集中的实体。在编辑结束时调用REFCLOSE结束编辑状态,将编辑结果保存到块参照中,或者直接放弃编辑结果,恢复参照原来的状态。


图4-72 【参照编辑】对话框

如果要编辑外部参照,所编辑的参照所在图样必须设定为【允许其他用户参照编辑当前图形】,具体设置位置如图4-73所示。

针对外部参照提供了两种编辑模式,一种是在位编辑,另一种是打开参照原图进行编辑,这种模式由XREFEDITMODE控制。此变量默认设置为1,此时双击外部参照会将参照原图在新窗口中打开;如果设置为2,双击外部参照时将会在图中直接进行编辑;如果设置为0,将不允许对外部参照进行在位编辑。


图4-73 【选项】对话框中的【文件】选项卡
