菜单位置：【插入】→【图块】

命令行：Ddinsert

用户可以在当前图形中插入图块或别的图形。当插入图形时，它是作为一个单个实体。如果改变原始图形，它对当前图形无影响。

执行【插入块】命令后，系统弹出如图4-60所示的【插入】对话框。在该对话框中选择块的名称后，单击【确定】按钮插入。回到图形窗口后，根据命令行提示输入块的插入点、比例、旋转角。按【Enter】键完成块的插入。

图4-59 测试动态块

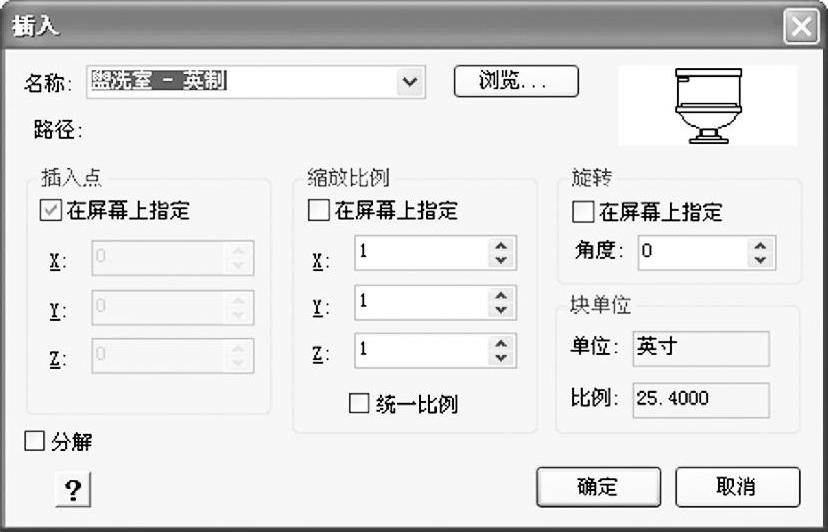

图4-60 【插入】对话框(www.daowen.com)

选项

浏览：此按钮用来选取要插入的外部块，单击【浏览】按钮，选择要插入的外部图块文件名称，单击【打开】按钮，再回到图4-60所示的对话框。

名称：通过该下拉列表框可选择预插入的内部块名。

在屏幕上指定：勾选此复选框，将在插入时对图块定位，设置比例因子、旋转角度。不勾选此复选框，则需要在命令行中输入坐标比例因子和旋转角度。

插入点（X，Y，Z）：此3项输入框用于输入坐标值，以确定在图形中的插入点。当勾选【在屏幕上指定】复选框后，3项呈灰色，不可用。

缩放比例（X，Y，Z）：此3项输入框用于预先输入图块在X轴、Y轴、Z轴方向上缩放的比例因子。此3项比例因子可以相同，也可以不同，默认值为1，当勾选【在屏幕上指定】复选框后，3项呈灰色，不可用。

旋转：图块在图形中可以任意改变角度。在此输入图块的旋转角度。当勾选【在屏幕上指定】复选框后，此3项输入框呈灰色，不可用。
