图块分为外部图块和内部图块两类，因此定义图块也有两种方法。

1.定义内部块

菜单位置：【绘图】→【块】→【创建】

命令行：Block/B

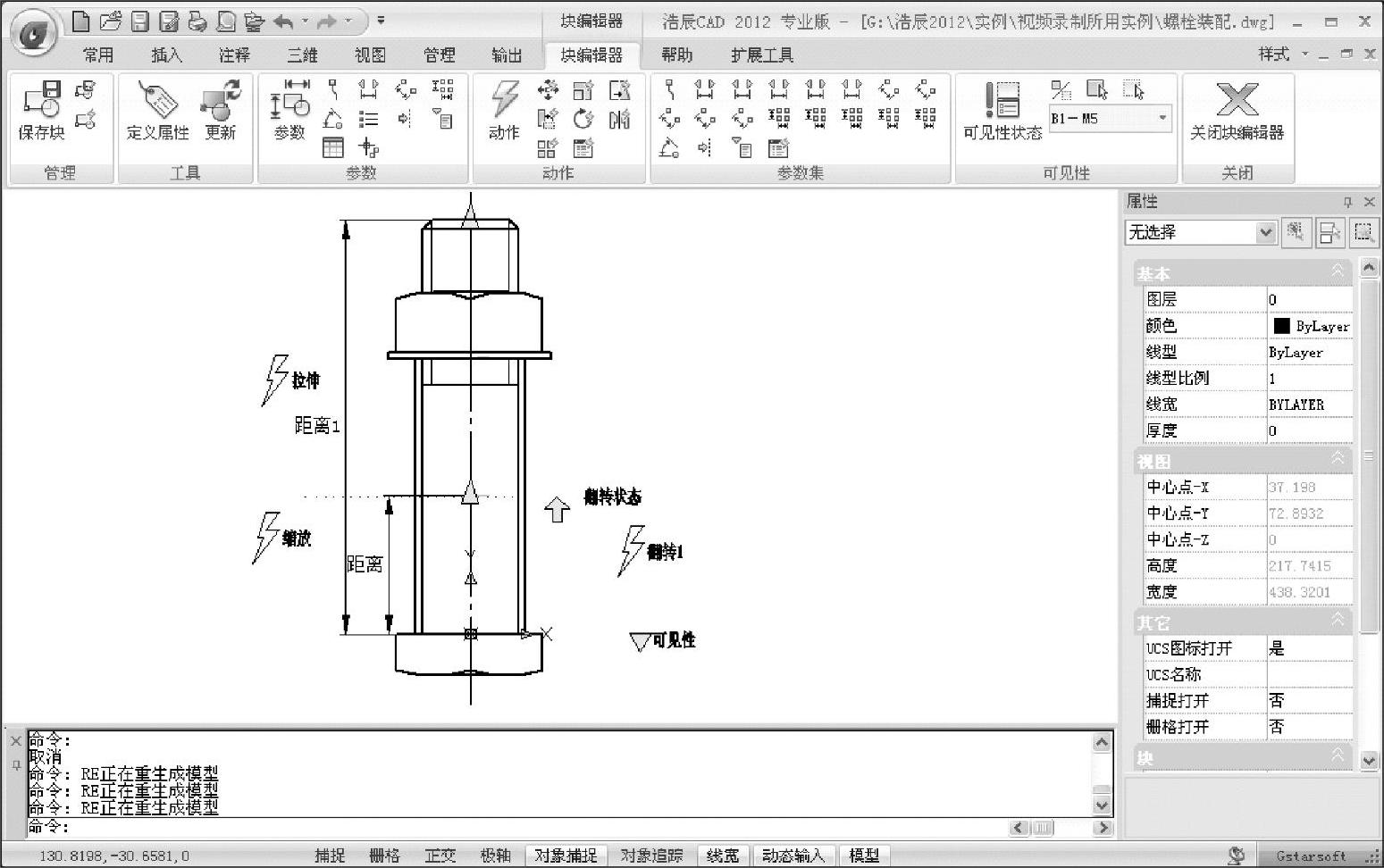

图4-15 块编辑器

用此方法定义的图块只能在定义图块的图形中调用，而不能在其他图形中调用，因此用此方法定义的图块称为内部块。

操作实例

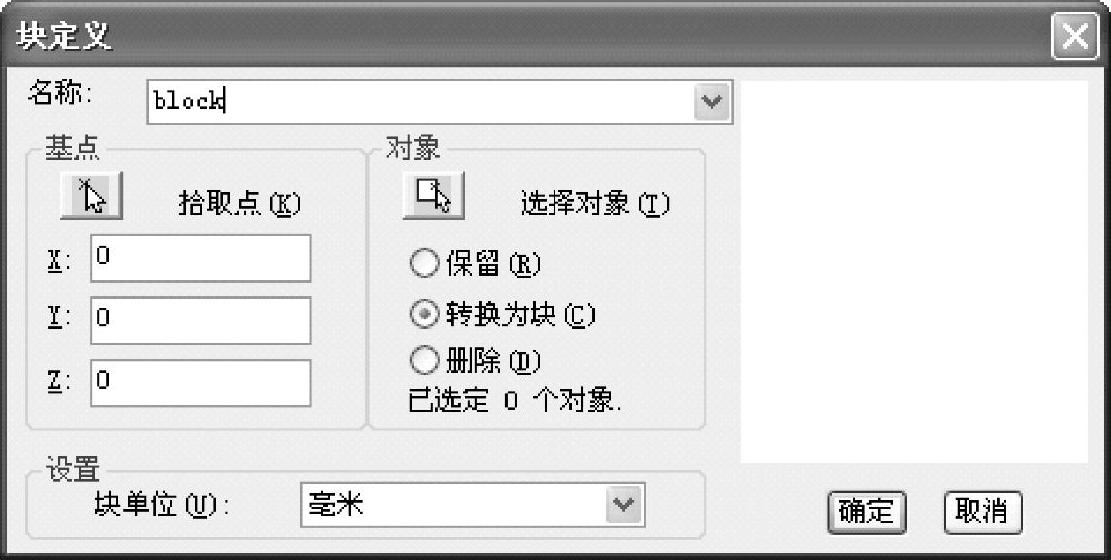

执行B命令，弹出如图4-16所示的对话框。

图4-16 【块定义】对话框

在该对话框中输入块名，单击【选择对象】按钮，返回绘图空间，选择要定义为块的对象，如图4-17所示。

按【Enter】键确定后，系统自动弹出如图4-16所示的对话框，单击【拾取点】按钮，返回绘图空间，指定块的基点，如图4-18所示。

图4-17 选择要定义为块的对象

图4-18 指定块的基点

提示：

定义块是为了在需要的时候插入块，而所定义的基点直接决定块插入的基准点，也就是插入点。如果用户没有指定块的基点，也能完成块的创建，在这种情况下，系统自动以坐标零点作为块的插入点，这往往会给块插入时的定位造成不便。

指定基点后，系统自动弹回【块定义】对话框，单击【确定】按钮，完成块定义。

2.定义外部块

命令行：Wblock/W

Wblock命令可将图形文件中的整个图形、内部块或某些实体写入一个新的图形文件，其他图形均可以将它作为块调用，因此称为外部块。

操作实例

在命令行输入W并按【Enter】键，弹出如图4-19所示的对话框。

用定义内部块的方法分别定义块的基点和对象。

在【目标】栏中输入块保存的文件名。

单击【位置】栏右侧的按钮，选择文件的保存路径。

单击【确定】按钮，系统会在指定位置新建图形文件，并将所定义的块写入文件中。

3.定义动态块

利用块编辑器不但可以定义新的动态块，还可以为已有的静态块添加参数和动作，使之成为动态块。下面将举例说明动态块的定义方法，定义动态块的一般步骤如下：

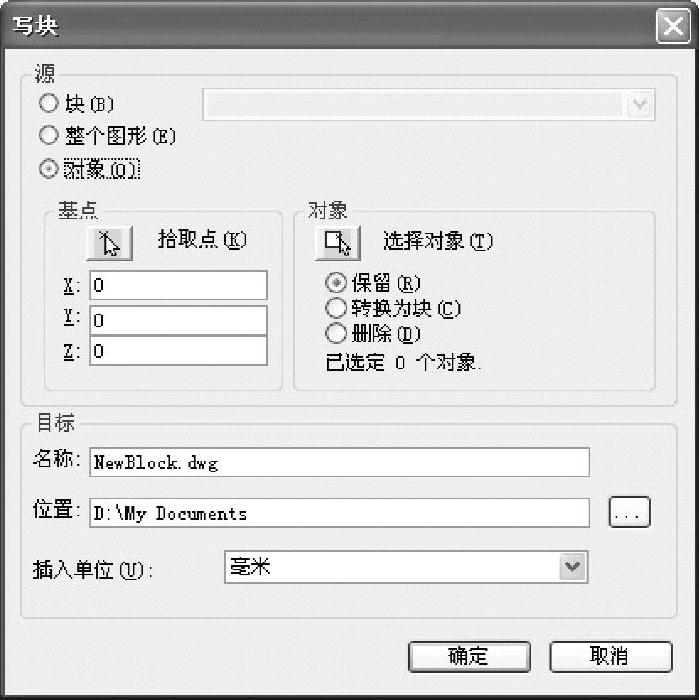

图4-19 【写块】对话框

规划。在创建动态块之前，要对动态块进行必要的规划，规划动态块要实现的功能、外观，在图形中的使用方式，以及要实现预期功能需要使用哪些参数和动作。

绘制几何图形。绘制动态块中所包含的基本图元，当然，这些图元也可以在块编辑器中绘制。

添加参数和动作。这是动态块创建过程中最关键的环节，参数和动作的编辑不但要考虑到动态块功能的实现，同时也要考虑到动态块的可读性及修改的方便性，尽可能将参数的作用点吸附在对应的图元上，且动作应摆放在其关联参数附近，参数和动作较多时还需要为其重命名，以便理解、编辑和修改。

测试动态块。保存并退出块编辑器后，对动态块进行效果测试，检测是否能达到预期的效果。

4.定义动态块的基点

大部分参数只有在动作的配合下才能发挥作用，但有几个参数例外，其中之一就是基点参数。

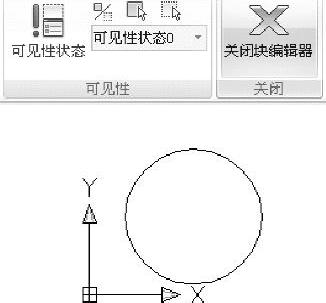

定义块。定义块并在块编辑器中绘制圆，如图4-20所示。

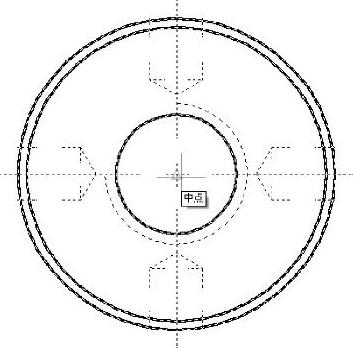

添加基点。单击【参数】面板上的【基点】图标按钮，将参数放置于圆心，如图4-21所示。

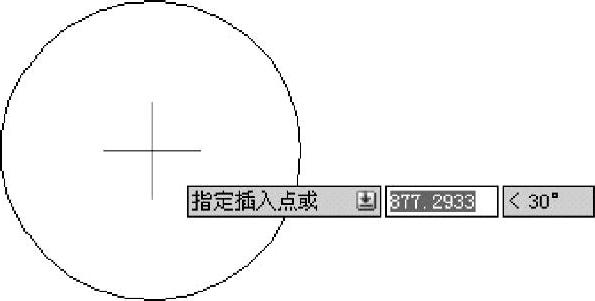

插入块。保存并退出块编辑器，在模型空间中插入块，如图4-22所示。

图4-20 定义块

图4-21 添加基点

图4-22 插入块

可以看到，添加基点参数后，基点便成了块的插入点。需要注意的是，如果利用【块定义】对话框为块指定插入点，而且为块添加基点参数，系统将以基点作为块的插入点。

5.定义动态块的可见性

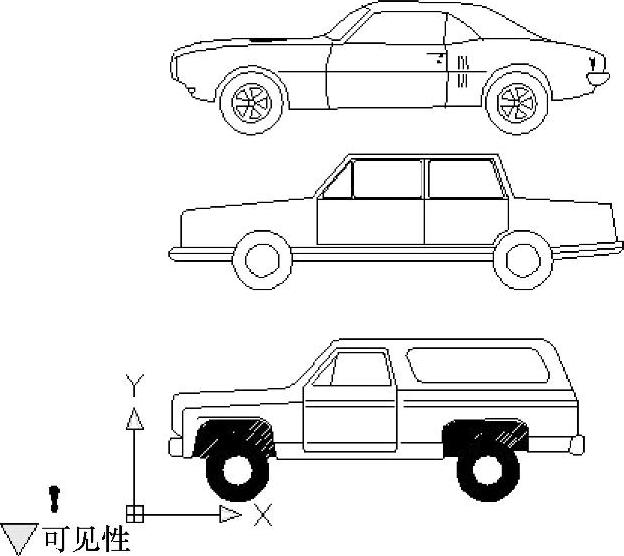

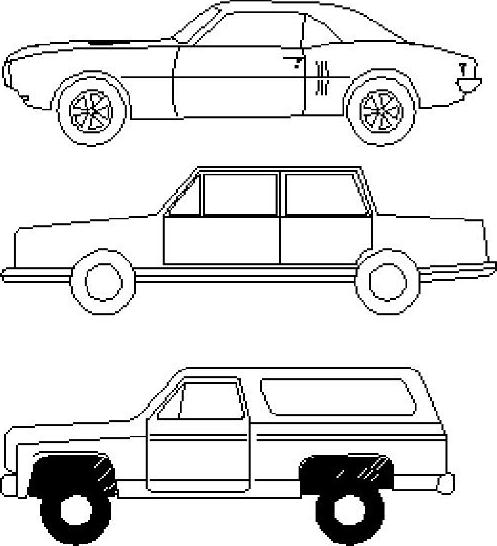

准备视图。准备3个汽车视图，并定义成块，如图4-23所示。

添加可见性参数。双击块或通过快捷菜单进入块编辑器，单击【参数】面板上的【可见性】图标按钮，并指定参数的位置，如图4-24所示。

编辑可见性状态。双击可见性参数图标，弹出【可见性状态】对话框。在【可见

图4-23 定义块

图4-24 添加可见性参数

性状态】对话框内可以重命名、新建、删除可见性状态，本例新建了3个可见性状态，如图4-25所示。

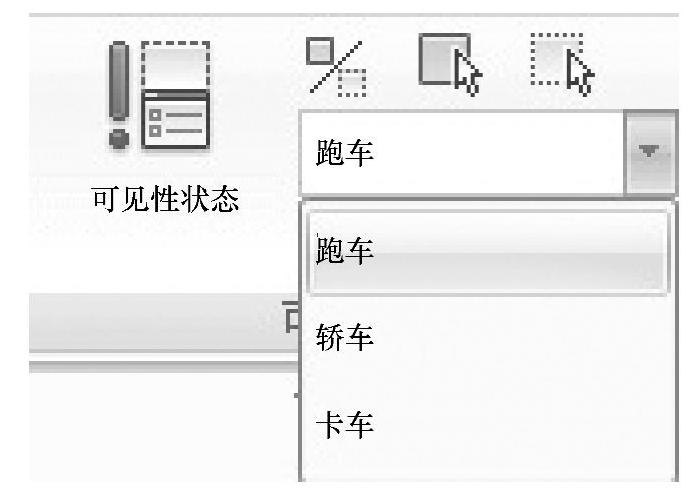

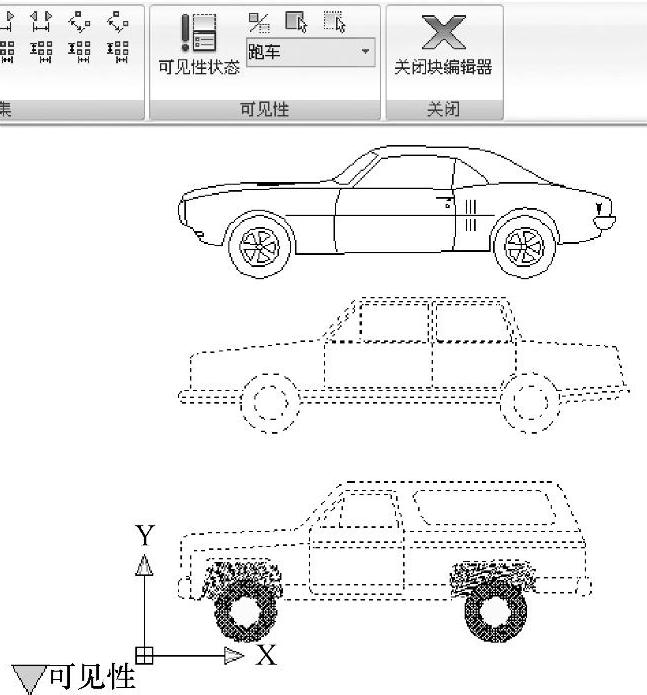

选择如图4-26所示下拉菜单上的“跑车”，单击【可见性】面板上的“使不可见”图标按钮，并选中卡车和轿车，使其在“跑车”状态中不可见，如图4-27所示。

对“轿车”和“卡车”状态，按类似的方法进行设置。

（1）移动调整

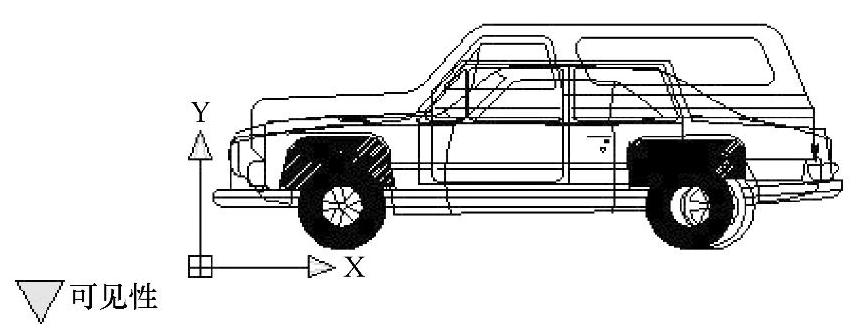

编辑完可见性状态后，移动3个汽车视图并使之重叠，如图4-28所示。

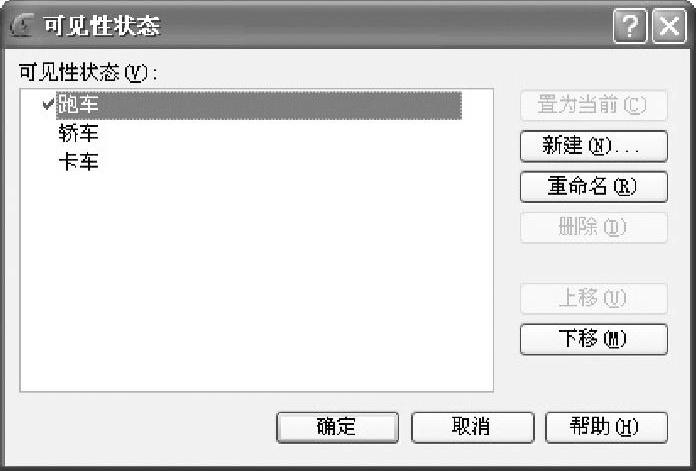

图4-25 【可见性状态】对话框

图4-26 选择可见性

图4-27 改变可见性

图4-28 移动调整

（2）测试动态块

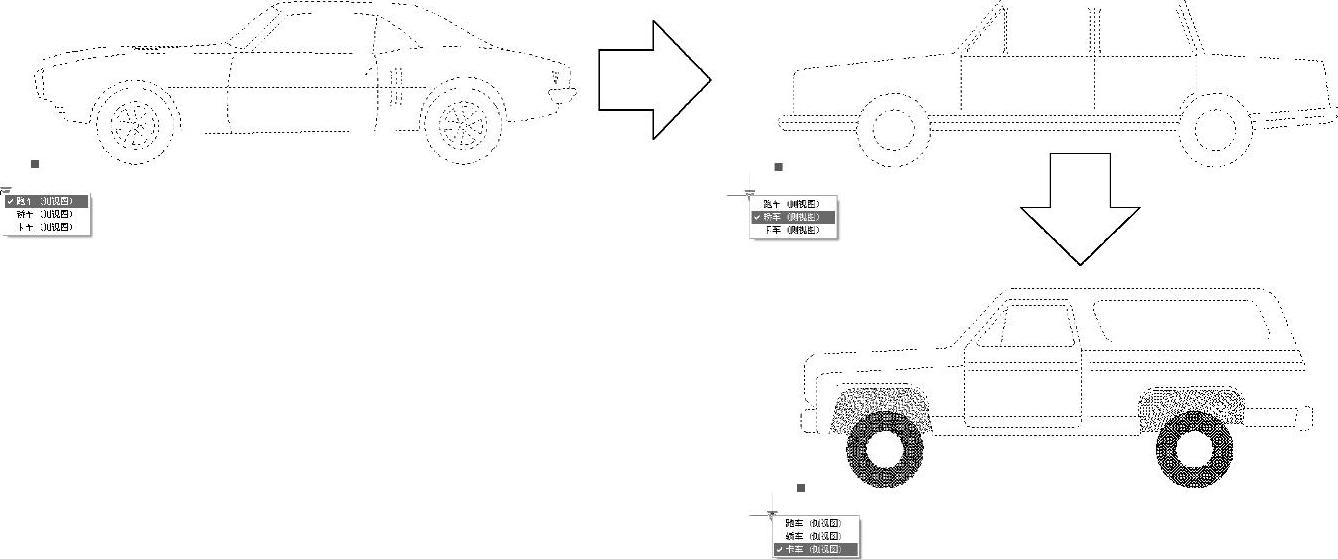

将编辑好的动态块插入图样中，选中图4-29中所示汽车动态块，在下拉列表中选择不同的选项，动态块便会呈现不同的变化。

6.定义动态块的移动

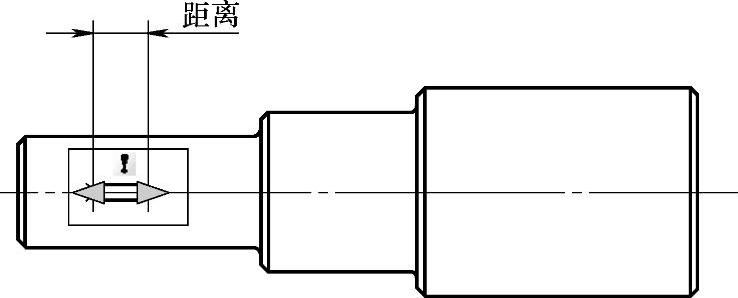

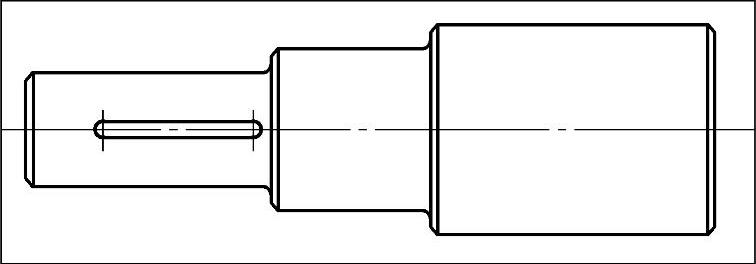

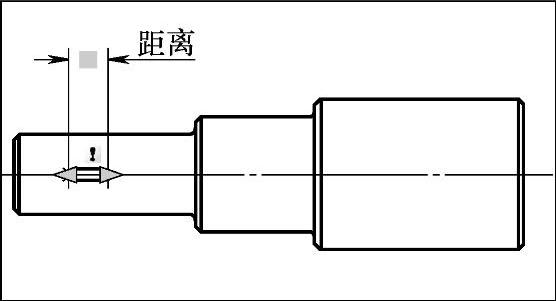

添加线性参数。线性参数的添加方法和标注类似，尽量将参数的吸附点放置在阶梯轴的中线上，如图4-30所示。

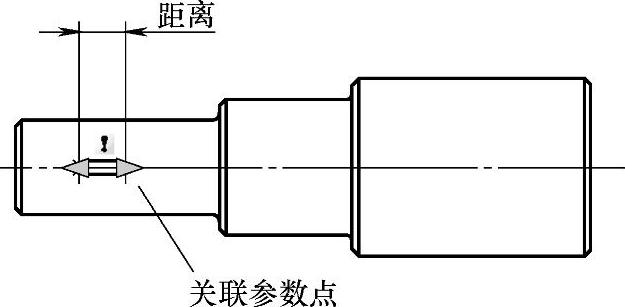

添加移动动作。与点移动不同，在指定参数后，系统会提示“指定要与动作关联的参数点”。这里选参数右边的夹点为“关联参数点”，如图4-31所示。

所谓关联参数点，相当于动作的操作点，退出块编辑器后可以拖动该点使动态块发生相应的变化。

图4-29 测试动态块

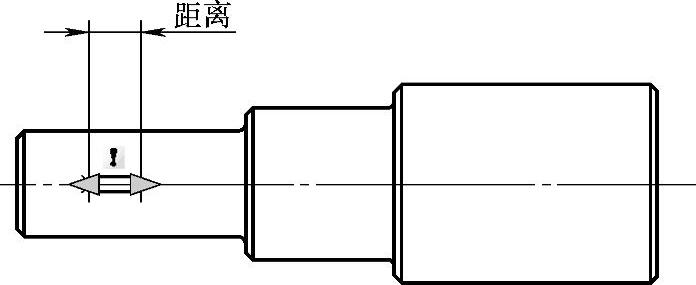

图4-30 添加线性参数

图4-31 指定关联参数点

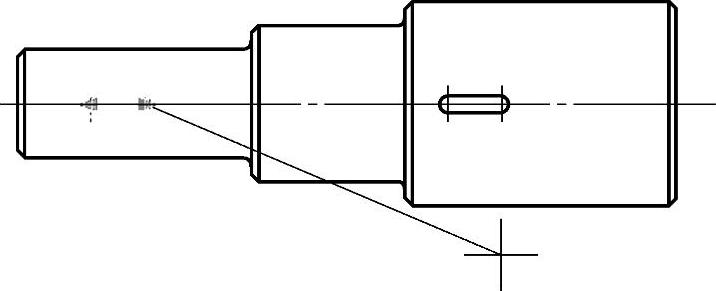

选定关联参数点后，便可以为动作指定移动对象，如图4-32所示。放置动作标签，保存并退出动态块。

测试动态块。选中动态块并拖动参数的右夹点，键随之移动，而且不管光标怎么移动，键始终被约束在阶梯轴的中线上。也就是说，在线性参数的约束下，动态块只能沿线性参数指定的方向发生变化，如图4-33所示。

图4-32 指定移动对象

图4-33 测试动态块

7.线性拉伸(www.daowen.com)

在机械设计中，不但经常需要改动键的位置，而且还时常需要对其尺寸进行修改。下面将为阶梯轴上的键增加线性拉伸功能。

添加线性参数，如图4-34所示。

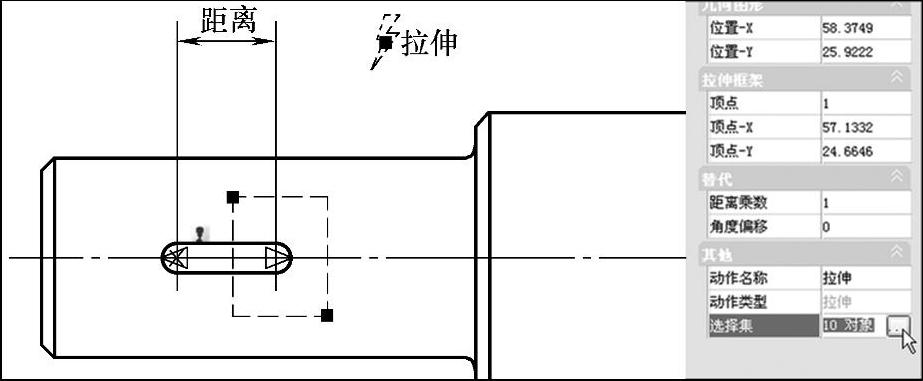

添加拉伸动作。单击【动作】面板上的【拉伸动作】图标按钮，按系统提示选中参数并指定右夹点为关联参数点，如图4-35所示。

其中，加黑对象为动作的操作对象，虚线框为动作拉伸框，与拉伸框相交的对象将发生拉伸，被拉伸框框选的对象将发生移动。

退出块编辑器并拖动拉伸夹点，键随之实现拉伸，如图4-36所示。

图4-34 添加线性参数

图4-35 指定关联参数点

8.定义动态块的缩放

绘制图形。在模型空间中完成检修口的绘制，并定义成块，如图4-37所示。

图4-36 添加拉伸动作

图4-37 定义块

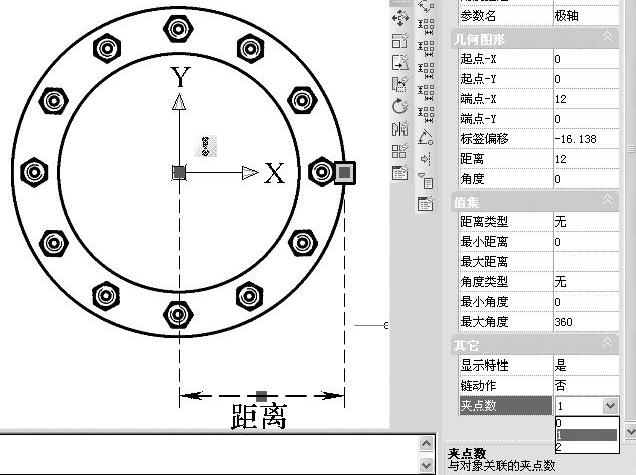

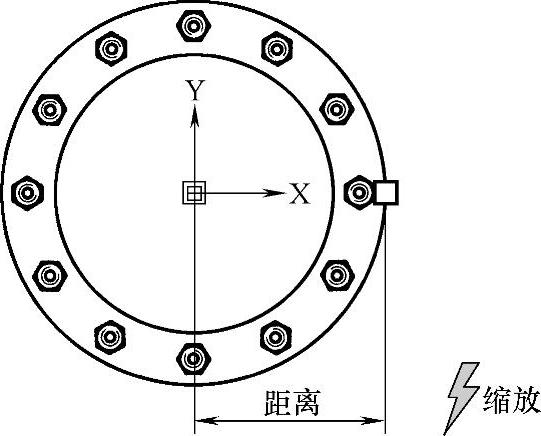

添加线性参数。进入块编辑器，添加线性参数。线性参数的第一点取圆心，并将参数的夹点数改为“1”，如图4-38所示。

添加动作。单击【动作】面板上的【缩放动作】图标按钮，为动作指定参数并将整个检修口框选为动作的对象，如图4-39所示。

图4-38 添加线性参数

图4-39 添加动作

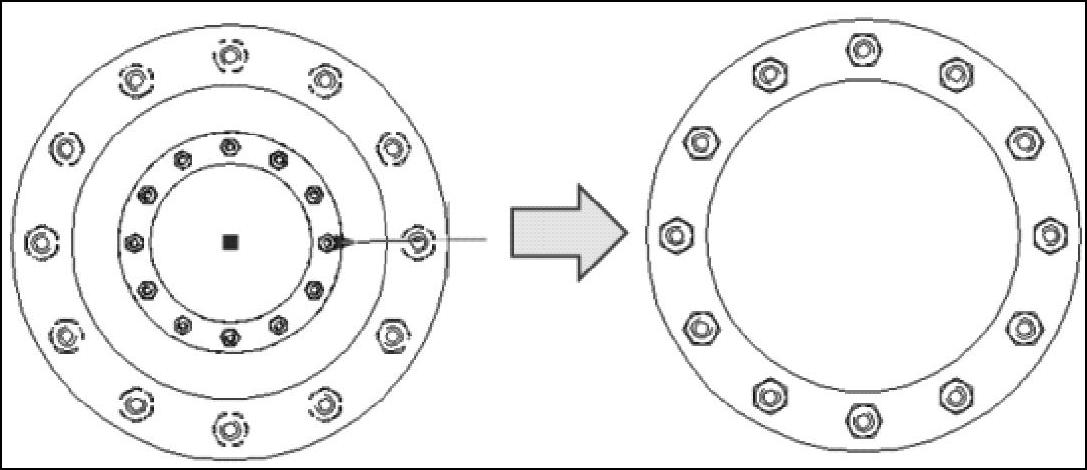

测试动态块。退出块编辑器并插入动态块，选中动态块后拖动三角夹点，检修口随之缩放，如图4-40所示。

精确缩放。为线性参数添加值列表，可以实现精确缩放。当然，也可以按前述方法为线性参数指定增量和方向。

9.定义动态块的旋转

运用旋转参数和旋转动作为建筑图上常用的视图索引符号（英制）添加动态旋转功能。

图4-40 测试动态块

绘制图形。绘制视图索引符号并定义成块。视图编号和图纸编号为属性文字，以便需要时可以随时修改，如图4-41所示。

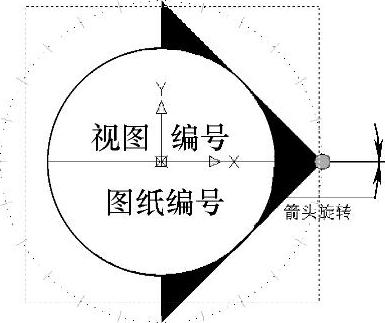

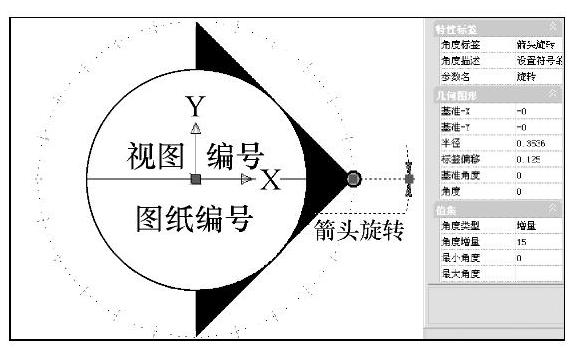

添加旋转参数。参数的第一点取圆心处，系统默认该点为旋转中心，参数的角度类型改为【增量】，并设增量为15°，如图4-42所示。

图4-41 定义块

图4-42 添加旋转参数

添加旋转动作。单击【动作】面板上的【旋转动作】图标按钮，为动指定参数、对象及图标位置，将整个索引符号全部框选为动作的操作对象，如图4-43所示。

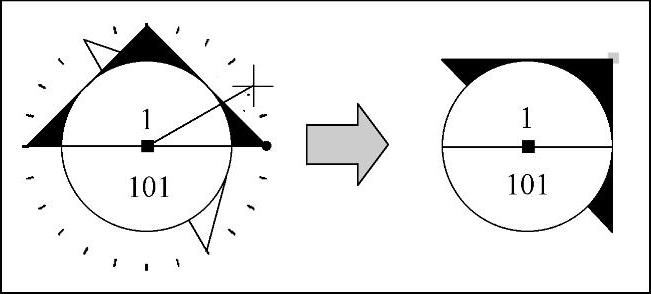

测试动态块。退出块编辑器并插入块，拖动旋转夹点，动态块便会发生旋转，如图4-44所示。

图4-43 选择操作对象

图4-44 测试动态块

10.定义动态块的极轴拉伸

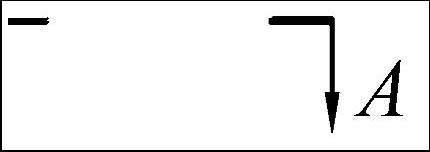

绘制图形。绘制如图4-45所示图形，其中文本为属性文字，以便可以根据需要随时修改。

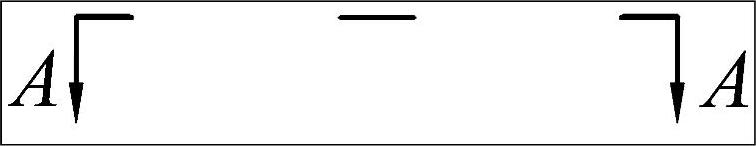

镜像图形，如图4-46所示。

图4-45 绘制图形

图4-46 镜像图形

定义块。将镜像后所有图元定义成块。

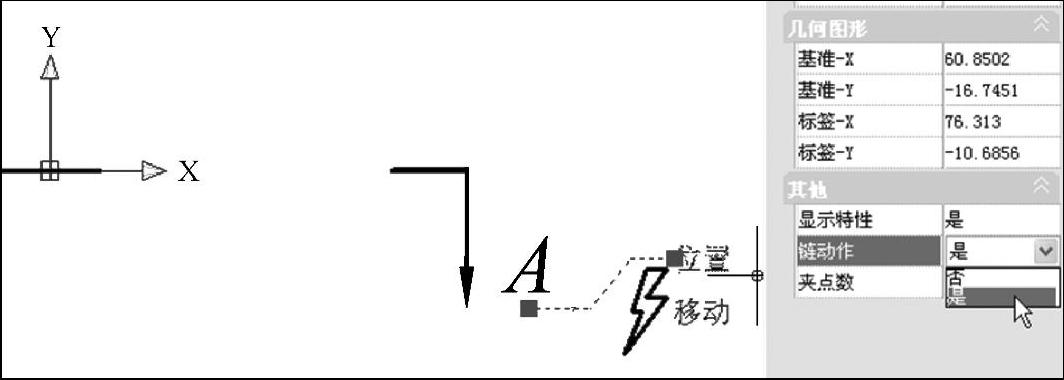

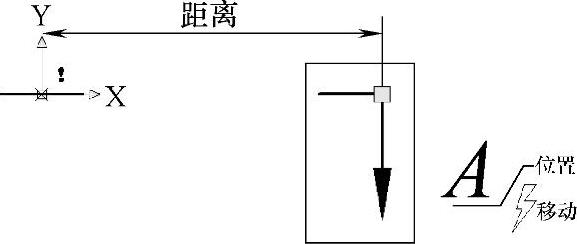

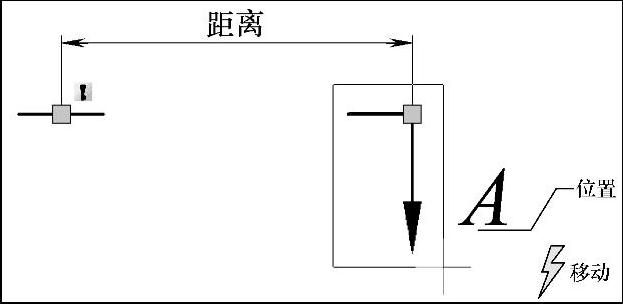

为属性文字添加动作和参数。为属性文字添加点参数和移动动作，并将点参数的【链动作】属性改为“是”，为下一步与极轴拉伸动作建立链动作作准备，如图4-47所示。

图4-47 为属性文字添加动作和参数

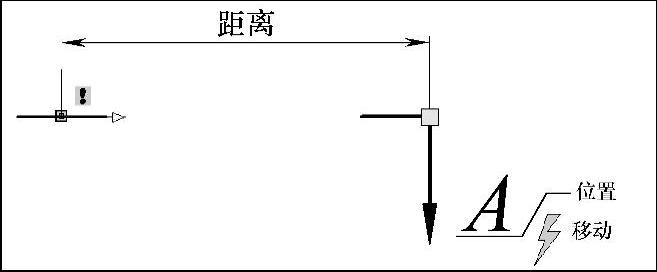

添加极轴参数和动作。添加极轴参数，极轴参数的第一点需选取剖切符号的中心位置，这一点将成为极轴参数的旋转中心，如图4-48所示。

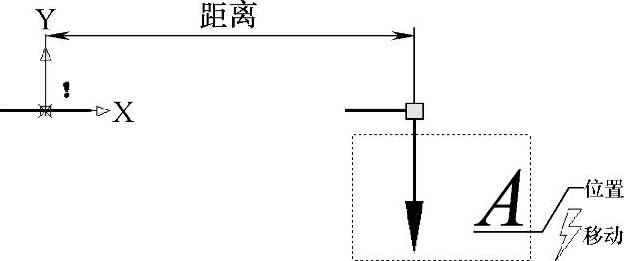

选定极轴参数右夹点为关联参数点，并指定拉伸框，如图4-49所示。

图4-48 定义旋转中心

图4-49 选定关联参数点

选择拉伸对象，如图4-50所示。当然，为了实现文字和剖面符号一同移动，需要将“位置”点参数选入极轴动作的选择集中。

为极轴拉伸动作指定仅发生旋转对象，如图4-51所示。

图4-50 选择拉伸对象

图4-51 指定仅发生旋转的对象

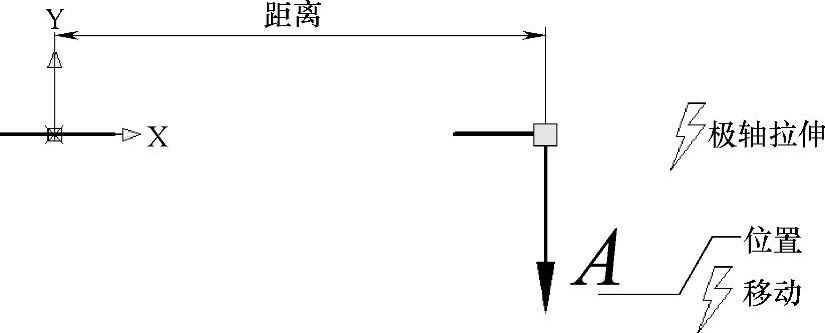

指定仅发生旋转对象后，便可以放置动作符号，如图4-52所示。

图4-52 放置动作符号

对于左半部分，重复上述步骤为其依次添加相同的参数及动作。

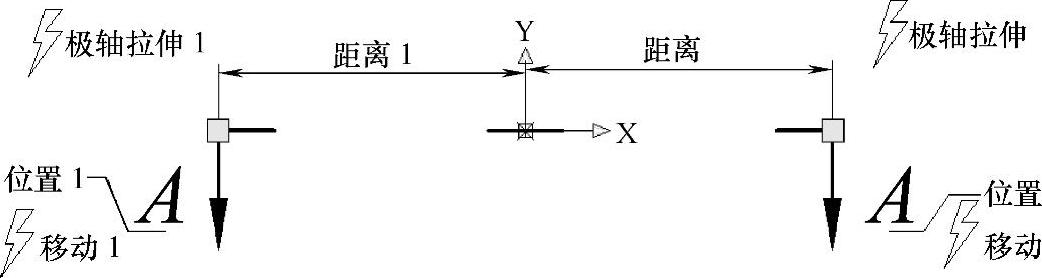

当然，最好隐藏掉极轴拉伸参数不与动作直接关联的夹点，如图4-53所示。

图4-53 添加参数及动作

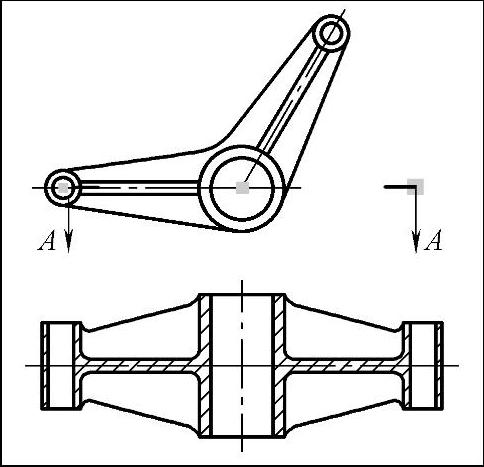

测试动态块。打开需要标注的图形，插入建好的动态块，如图4-54所示。

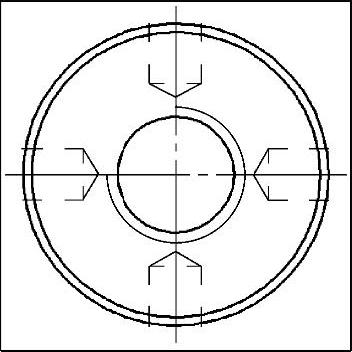

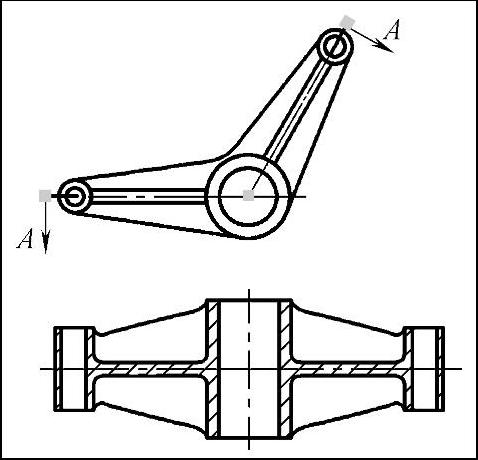

拖动动态块的夹点，剖切符号不但可以向外拉伸，而且还可以绕其中心旋转，最后完成如图4-55所示剖切符号的标示。

图4-54 插入动态块

图4-55 测试动态块

11.定义动态块的阵列

动态块的阵列功能需要使用阵列动作，利用阵列动作与线性参数、极轴参数、XY参数配对，可以实现多种形式的阵列。利用阵列可实现零件明细表的快速绘制与调整。

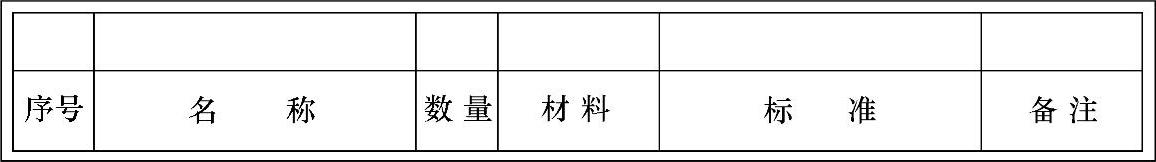

绘制零件明细表并定义成块，如图4-56所示。

图4-56 定义块

添加线性参数。由于添加阵列动作后，可拖动参数的两个夹点使表格发生阵列，为了使表格的空白栏向上阵列，应该将参数下边的夹点隐藏，如图4-57所示。

图4-57 添加线性参数

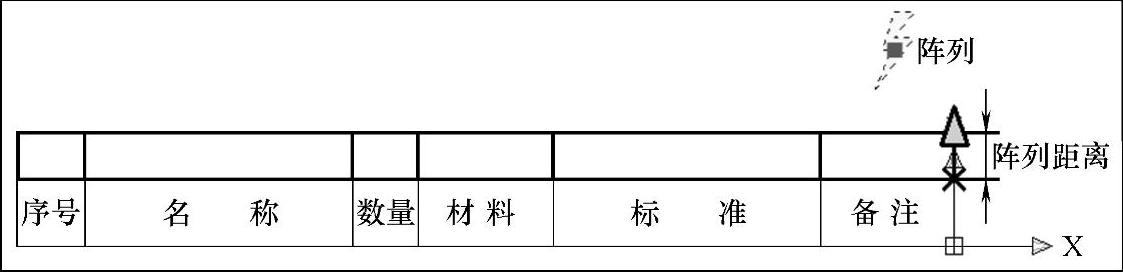

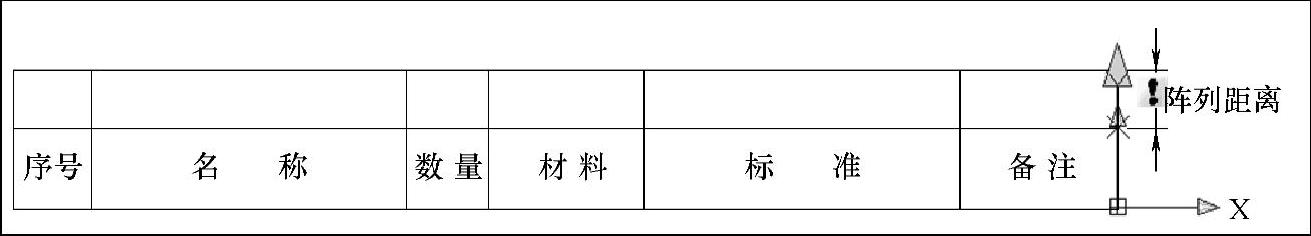

添加阵列动作。在阵列动作的添加过程中，系统会要求指定列间距。所谓列间距，是指阵列产生的对象之间的距离。这里，表格行宽是7mm，为了让行与行之间能紧密地往上排，指定列间距为7mm，如图4-58所示。

测试动态块。插入动态块，向上拖动右上角的夹点，零件明细表的行数便会自动增加，如图4-59所示。

图4-58 添加阵列动作
