CAD应用技术基础:图块介绍和功能分析

时间:2023-10-27 理论教育 版权反馈
【摘要】:另外,还可以将块存储为一个独立的图形文件,称为外部块。因此,可以通过这种方法建立图形符号库,供所有相关的设计人员使用。根据能否进行动态调整,可以将图块分为静态块和动态块。利用动态块,可以根据需要对块的整体或局部进行动态调整。参数和动作是实现动态块动态功能的两个内部因素,通过参数和动作的配合,动态块可以轻松实现旋转、拉伸、翻转、自动对齐、查询等各种动态功能,如图4-14所示。图4-14 动态块的功能

CAD应用技术基础:图块介绍和功能分析

在绘制电子电路图时,需要绘制大量的电阻、电容等元件,而每一类元件的形状又是基本相同的。在其他领域也都或多或少存在这个问题,如建筑图中的门、窗;管道图中的阀门、接头等。对于这类问题,可以将一些经常重复使用的对象组合在一起,形成一个块对象,并按指定的名称保存起来,以后可随时将它插入到图形中而不必重新绘制。

虽然一个块可以由多个对象构成,但却是作为一个整体来使用的。用户可以将块看做一个对象来进行操作,如move、copy、erase、rotate、array和mirror等命令。如果有必要,也可以使用explode命令将块分解为相对独立的多个对象。

当用户创建一个块后,可以将该块存储在图形数据库中,此后用户可根据需要多次插入同一个块,而不必重复绘制和储存,因此节省了大量的绘图时间。此外,插入块并不需要对块进行复制,而只是根据一定的位置、比例和旋转角度来引用,因此数据量要比直接绘图小得多,从而节省了计算机的存储空间。

另外,还可以将块存储为一个独立的图形文件,称为外部块。这样其他人就可以将这个文件作为块插入到自己的图形中,不必重新进行创建。因此,可以通过这种方法建立图形符号库,供所有相关的设计人员使用。这既节约了时间和资源,又可保证符号的统一性、标准性。

根据能否进行动态调整,可以将图块分为静态块和动态块。动态块不但可以像静态块那样进行整体操作,而且可以根据需要快速方便地进行动态局部调整。

(1)静态块

静态块有着许多整体操作的便利,可一旦需要对块进行局部调整,就只能将块炸开或对其进行在位编辑,无法像动态块那样进行动态调整。

(2)动态块(www.daowen.com)

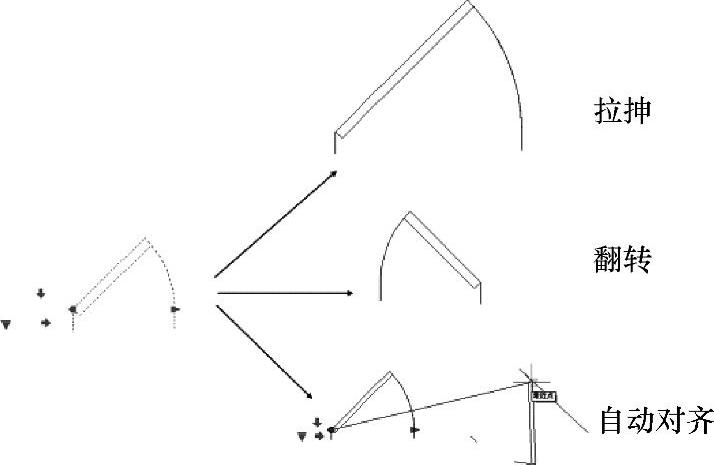

可以动态调整的块叫动态块。利用动态块,可以根据需要对块的整体或局部进行动态调整。参数和动作是实现动态块动态功能的两个内部因素,通过参数和动作的配合,动态块可以轻松实现旋转、拉伸、翻转、自动对齐、查询等各种动态功能,如图4-14所示。

(3)块编辑器

菜单位置:【工具】→【块编辑器】

命令行:Bedit(be)

动态块和静态块的编辑和调整均要在块编辑器中进行,其界面如图4-15所示。其中,黑色箭头标注代表参数,而黄色闪电符号代表动作。


图4-14 动态块的功能
