下面详细介绍如图3-85所示底座零件图的画法。

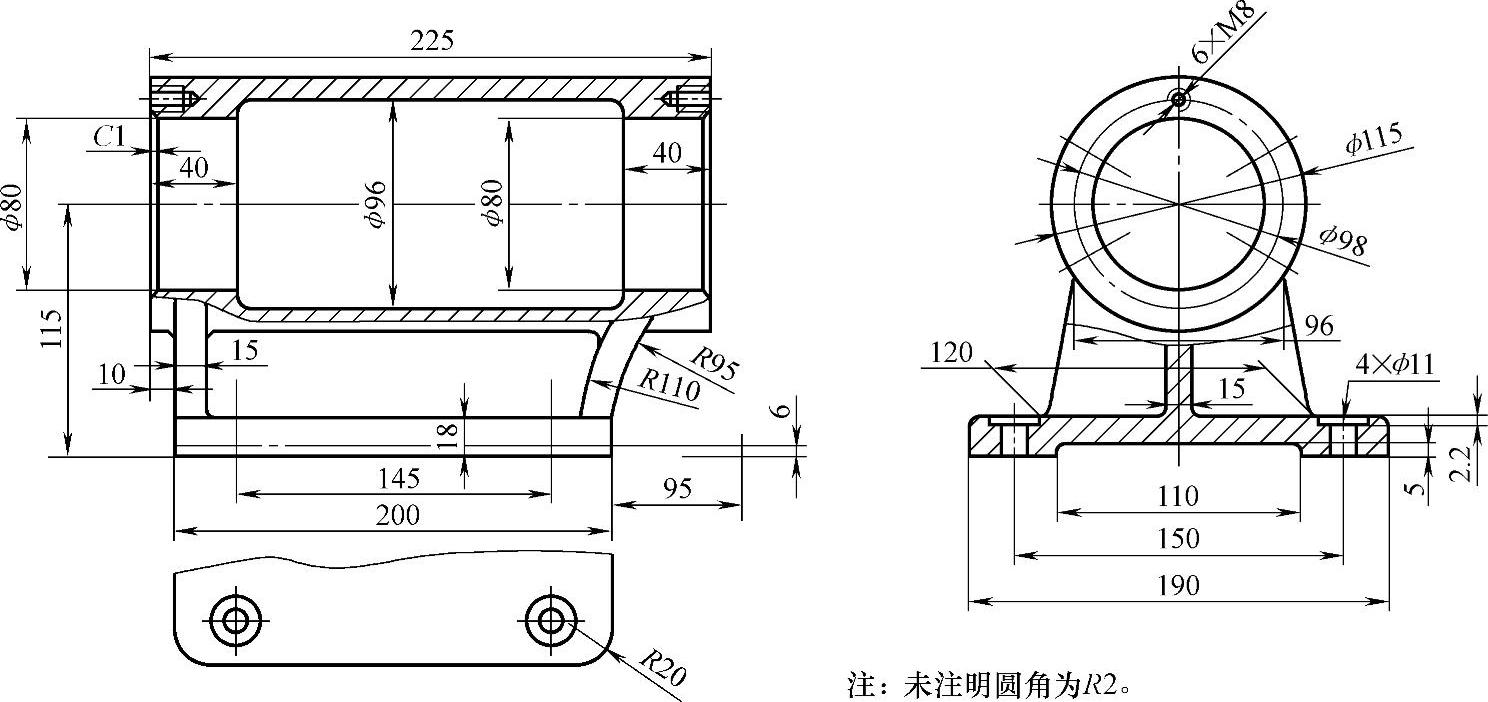

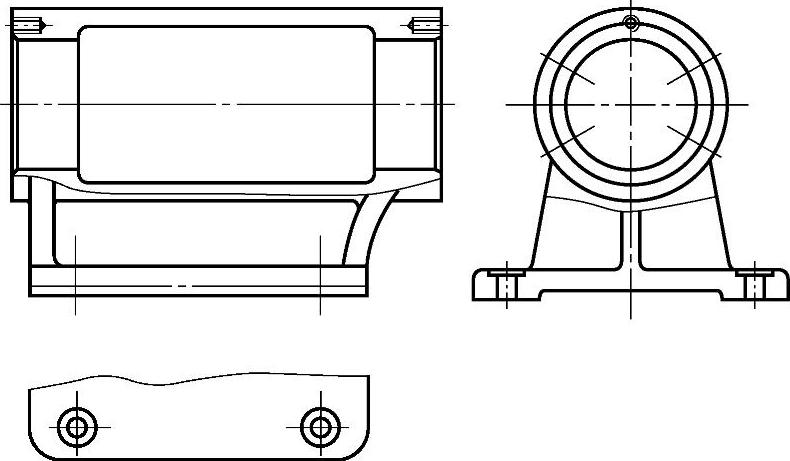

图3-85 底座零件图

具体操作与前一节阶梯轴的绘制类似,绘图步骤如下。

978-7-111-42550-2-Chapter03-231.jpg打开正交、对象捕捉、极轴追踪功能,并设置0层为当前层,用【直线】(LINE)、【偏移】(OFFSET)命令绘制基准线,如图3-86所示。

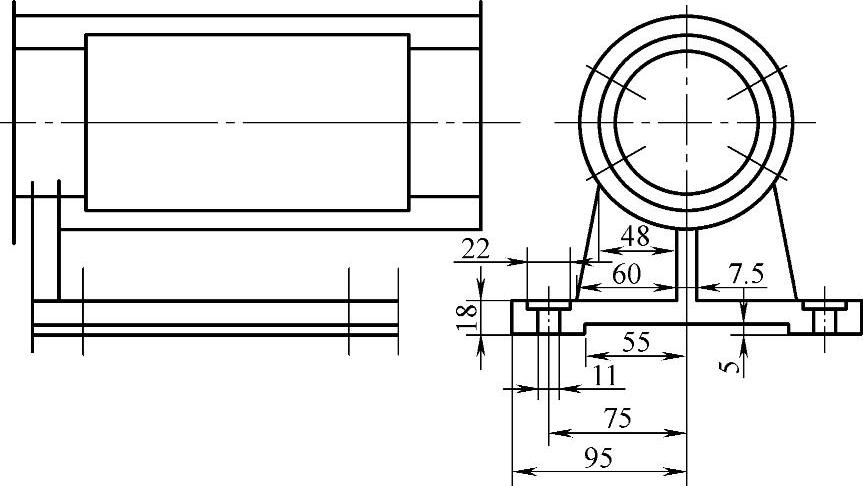

图3-86 绘制基准线

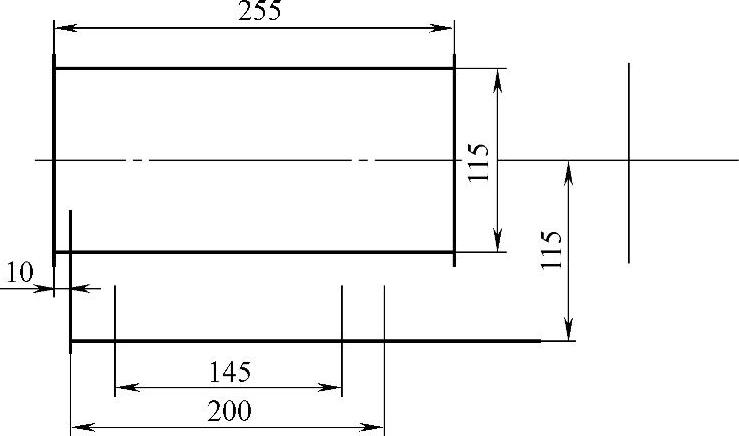

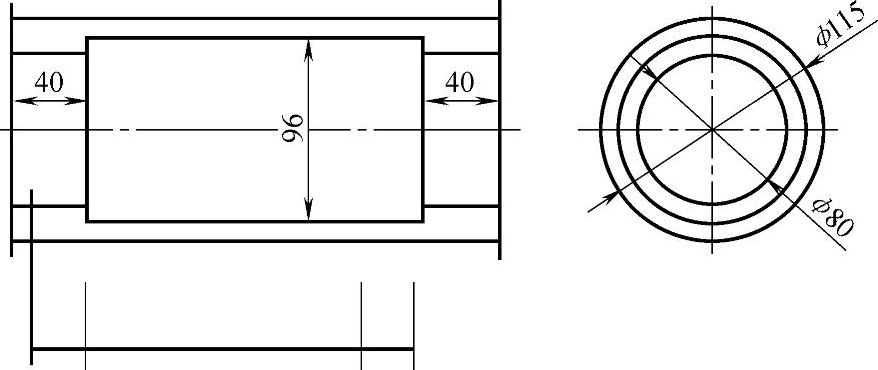

图3-87 绘制主视图和左视图上半部分

978-7-111-42550-2-Chapter03-234.jpg绘制主视图、左视图上半部分。用【偏移】(OFFSET)、【修剪】(TRIM)命令绘制主视图及左视图上半部分。用【圆】命令(CIRCLE)绘ϕ115、ϕ80圆。对称图形可只画一半,另一半用【镜像】命令(MIRROR)复制,结果如图3-87所示。

978-7-111-42550-2-Chapter03-235.jpg绘主视图、左视图下半部分。先绘制左视图下半部分左侧图形,用【镜像】命令复制出右侧图形。然后绘制主视图下半部分图形,注意投影关系,如图3-88所示。

978-7-111-42550-2-Chapter03-236.jpg作辅助线AB,以A点为圆心,以R95为半径作辅助圆,确定圆心O。以O点为圆心,绘R110、R95两圆弧,如图3-89所示。


图3-88 绘制主视图和左视图下半部分

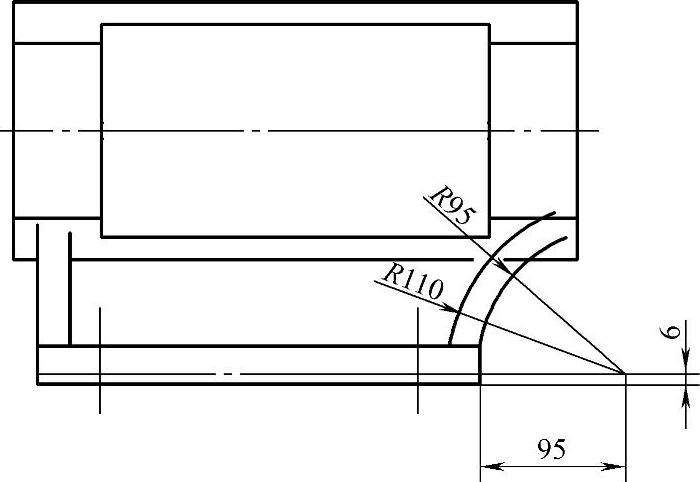

图3-89 绘制辅助线

978-7-111-42550-2-Chapter03-239.jpgM8螺纹孔。在中心线图层,用环形阵列绘制左视图螺纹孔中心线,如图3-90所示。

绘制倒角和波浪线。用【倒角】命令(CHAMFER)绘制主视图两端倒角,用【圆角】命令(FILLET)绘制各处圆角。用【样条曲线】命令绘制波浪线,结果如图3-91所示。


图3-90 绘制螺纹孔

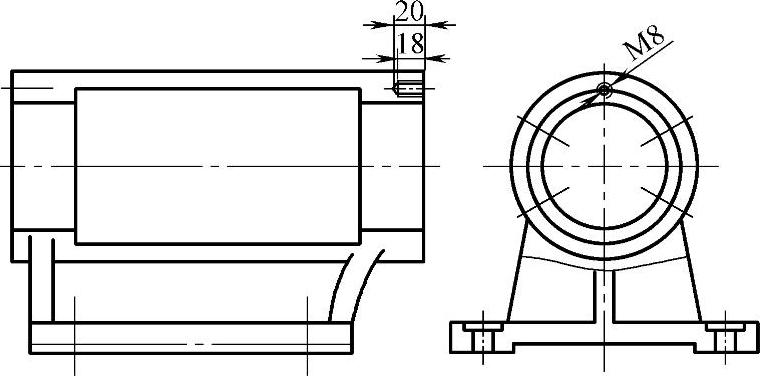

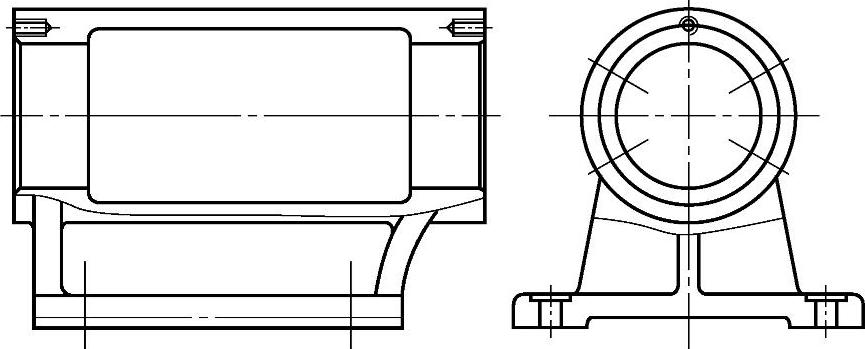

图3-91 绘制倒角和波浪线

978-7-111-42550-2-Chapter03-242.jpg绘制俯视图并根据制图标准修改图中线型。绘制俯视图并将图中线型分别更改为粗实线、细实线、中心线和虚线,如图3-92所示。

978-7-111-42550-2-Chapter03-243.jpg用【剖面线】命令(HATCH)绘制剖面线,结果如图3-93所示。


图3-92 绘制俯视图

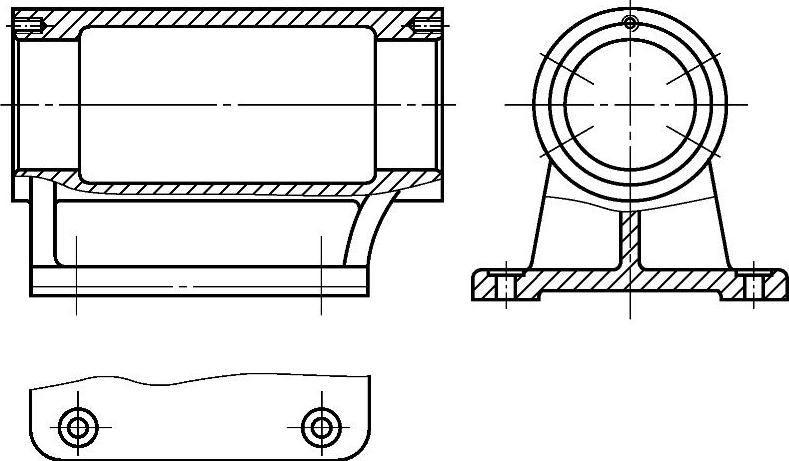

图3-93 绘制剖面线

978-7-111-42550-2-Chapter03-246.jpg标注尺寸、书写标题栏及技术要求,完成底座零件图的绘制。
