CAD应用技术基础：图形尺寸调整方法

（1）缩放

菜单位置：【修改】→【缩放】

命令行：SCALE

【缩放】命令是改变既有对象的比例，将对象按指定的比例因子相对于指定的基点放大或缩小。默认的使用方法是执行【缩放】命令后，选取要缩放的对象并按【Enter】键，然后按照命令行提示选择基点、输入比例因子，或者利用光标选取相对缩放比例，最后按【Enter】键完成对象比例缩放。比例系数大于1的会加大对象；介于0～1的比例系数会缩小对象。

（2）拉长

菜单位置：【修改】→【拉长】

命令行：Lengthen（LEN）

【编辑长度】命令用于改变直线、圆弧的长度。用户可以选取下列任一方法编辑对象长度。

操作实例

978-7-111-42550-2-Chapter03-71.jpg执行LEN命令，系统提示如图3-19所示。


图3-19 编辑长度的提示

选项

978-7-111-42550-2-Chapter03-73.jpg动态：动态地拖动改变直线或圆弧的长度。

978-7-111-42550-2-Chapter03-74.jpg增量：通过输入增量来延长或缩短对象。

978-7-111-42550-2-Chapter03-75.jpg百分数：以总长的百分比的方式来改变直线或圆弧的长度。

978-7-111-42550-2-Chapter03-76.jpg全部：通过输入直线或圆弧的新长度来改变对象的长度。

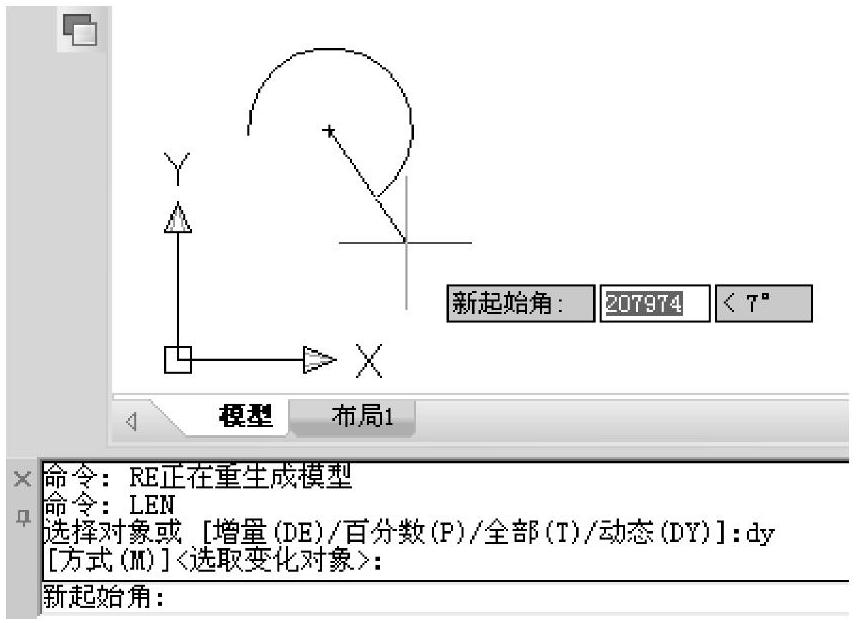

978-7-111-42550-2-Chapter03-77.jpg输入“DY”并按【Enter】键，选择以动态的方式对图形进行缩放，系统提示如图3-20所示。

978-7-111-42550-2-Chapter03-78.jpg选择变化对象，移动鼠标，系统会根据鼠标的位置自动对图形进行延长或缩短，如图3-21所示。


图3-20 选择拉长方式


图3-21 图形拉长结果

（3）修剪

菜单位置：【修改】→【修剪】

命令行：Trim（TR）

【修剪】命令利用边界修剪指定的对象。修剪的对象包括直线、圆、圆弧、样条曲线等。默认的使用方法是执行【修剪】命令以后，按照命令行提示选取一个或一个以上的切割边界，按【Enter】键，然后选取要修剪的部分，最后按【Enter】键完成修剪。

操作实例

978-7-111-42550-2-Chapter03-81.jpg执行TR命令，系统提示选择用于修剪的对象，如图3-22所示。

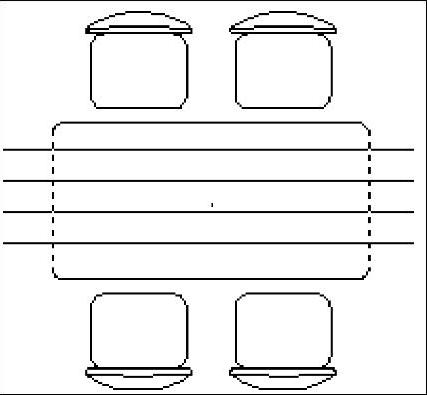

本例下一步将要修剪掉穿过餐桌内部的线条，需要修剪的对象如图3-23所示。


图3-22 修剪命令的提示


图3-23 需要修剪的对象

978-7-111-42550-2-Chapter03-84.jpg按【Enter】键后，系统提示如图3-24所示。


图3-24 修剪选项

从图3-24的系统提示中可以看到，在选择被修剪对象时可以使用围栏、窗交等多种选择方式。

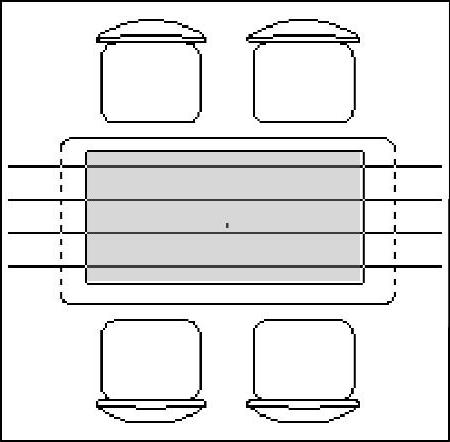

978-7-111-42550-2-Chapter03-86.jpg用框选的方式将餐桌内部的线条框中，如图3-25所示。

978-7-111-42550-2-Chapter03-87.jpg按【Enter】键完成修剪，修剪结果如图3-26所示。


图3-25 框选修剪的对象


图3-26 修剪结果

（4）延伸

菜单位置：【修改】→【延伸】

命令行：Extend（EX）

【延伸】命令用于将指定的对象延伸到指定的边界上。通常能延伸的对象有圆弧、直线和非封闭的多线段。默认的使用方法是执行【延伸】命令后，按照命令行提示选取延伸边界，按【Enter】键，然后选取要延伸的对象，最后按【Enter】键完成延伸。

操作实例

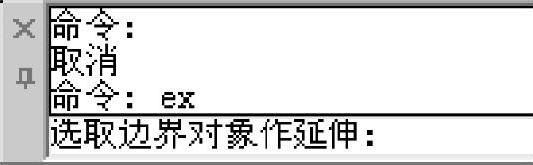

978-7-111-42550-2-Chapter03-90.jpg执行EX命令，系统提示选择边界对象，如图3-27所示。

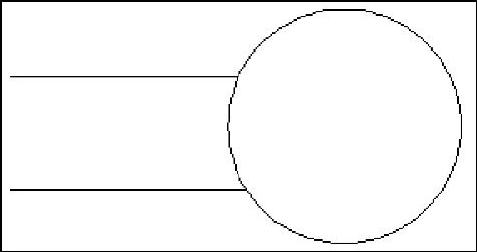

978-7-111-42550-2-Chapter03-91.jpg选择如图3-28所示的圆为边界对象，系统提示如图3-29所示。


图3-27 【延伸】命令的提示


图3-28 选择延伸的边界


图3-29 延伸选项

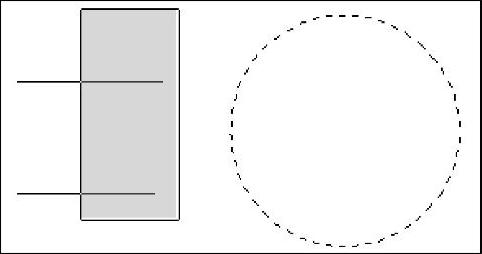

978-7-111-42550-2-Chapter03-95.jpg按系统提示选择延伸对象，如图3-30所示。

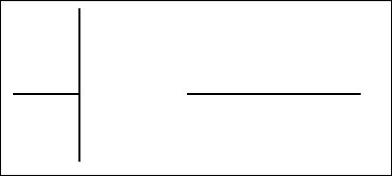

978-7-111-42550-2-Chapter03-96.jpg按【Enter】键后完成图像的延伸，如图3-31所示。


图3-30 框选需要延伸的对象


图3-31 延伸结果

（5）打断

菜单位置：【修改】→【打断】

命令行：Break（BR）

【打断】命令用于将对象从某一点断开或删除对象的某一部分。该命令可对直线、圆弧、圆、多线段、椭圆、射线和样条曲线进行断开和删除某一部分。默认的使用方法是执行【打断】命令后，按照命令行提示选择对象，选择对象点为第一打断点，也可以使用【第一】选项重新选择第一打断点，然后选择第二打断点，来完成【打断】命令。

操作实例

978-7-111-42550-2-Chapter03-99.jpg执行BR命令，系统提示如图3-32所示。

978-7-111-42550-2-Chapter03-100.jpg选取打断对象，如图3-33所示。


图3-32 【打断】命令提示


图3-33 选取打断对象

978-7-111-42550-2-Chapter03-103.jpg选取对象后，系统提示如图3-34所示。此时如果直接指定第二打断点，则系统将会以上一步选取对象时所捕获的点为第一打断点，并将图形对象第一、第二打断点之间的部分切掉。

978-7-111-42550-2-Chapter03-104.jpg由于选择对象时，第一点无法使用捕捉，为了能精确指定第一点，可以输入“F”并按【Enter】键，系统提示指定第一打断点，如图3-35所示，此时捕捉功能也变为可用状态。


图3-34 打断选项


图3-35 指定第一打断点

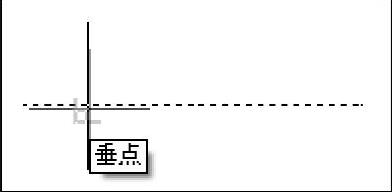

978-7-111-42550-2-Chapter03-107.jpg指定第二打断点，如图3-36所示，图像自动打断，如图3-37所示。


图3-36 指定第二打断点


图3-37 打断结果

（6）合并

菜单位置：【修改】→【合并】

命令行：JOIN

连接两对象（两个或以上的线，或两个或以上的弧）成为一个对象。无法将直线与弧相互连接。只能连接两条共线的直线或处于同一个圆上的弧线。

操作实例

978-7-111-42550-2-Chapter03-110.jpg输入命令J并按【Enter】键。

978-7-111-42550-2-Chapter03-111.jpg选择要合并的对象，如图3-38所示。如果选择的是圆弧，则系统提示如图3-39所示。


图3-38 选择要合并的对象


图3-39 提示选择逆时针连接的弧

978-7-111-42550-2-Chapter03-114.jpg选择逆时针的弧，如图3-40所示。

978-7-111-42550-2-Chapter03-115.jpg按【Enter】键，完成圆弧合并，如图3-41所示。


图3-40 选择逆时针的弧


图3-41 合并结果
