多线应用技巧与编辑-自动闭合及样式选择

菜单位置:【绘图】→【多线】

命令行:Mline(ML)

运行Mline命令后,便可以指定多线的起点或多线的对正(J)、比例(S)以及样式(ST)。如果为多线指定了3个以上的点,则可以输入C命令,实现多线的首尾自动闭合,当然也可以输入U放弃上一点。

(1)新建多线样式

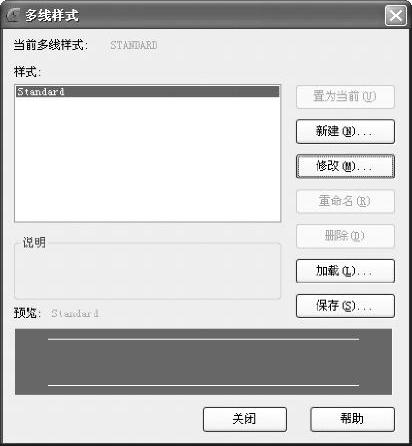

978-7-111-42550-2-Chapter03-16.jpg选择菜单命令:【格式】→【多线样式】,弹出如图3-5所示对话框。

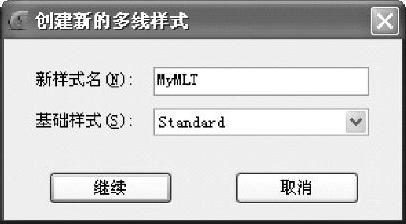

978-7-111-42550-2-Chapter03-17.jpg单击【新建】按钮,弹出如图3-6所示对话框。利用该对话框,可以建立新的多线样式。


图3-5 【多线样式】对话框


图3-6 【创建新的多线样式】对话框

978-7-111-42550-2-Chapter03-20.jpg单击【继续】按钮,弹出如图3-7所示对话框,在对话框中可以设置多线的线型、封口、填充等参数。

978-7-111-42550-2-Chapter03-21.jpg单击【确定】按钮,完成多线样式的创建。

(2)修改多线样式

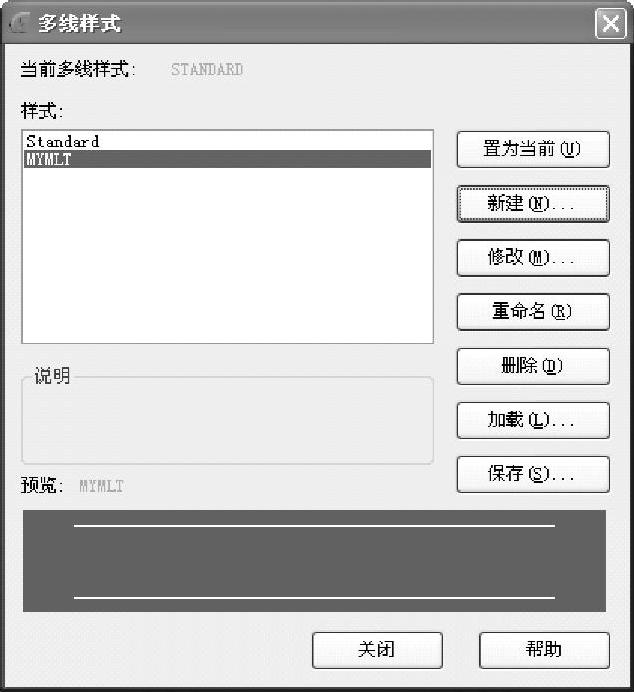

选择【多线样式】对话框中的任一样式名,对话框上的样式编辑按钮自动变为可用状态,如图3-8所示。单击相应的按钮,可以对多线样式进行相应编辑。

(3)使用多线样式

执行ML命令,系统提示如图3-9所示。

输入ST并按【Enter】键,系统提示如图3-10所示。

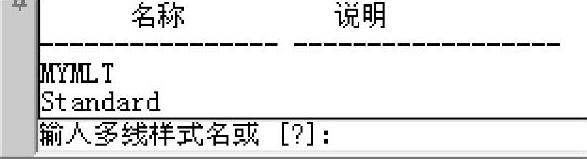

输入多线样式名,便可以使用多线样式,也可以输入“?”,系统会列出当前图纸中的所有样式,如图3-11所示。

(4)绘制多线

978-7-111-42550-2-Chapter03-22.jpg执行ML命令,系统提示如图3-9所示。


图3-7 【多线样式】对话框(www.daowen.com)


图3-8 【多线样式】对话框


图3-9 多线选项


图3-10 选择样式

978-7-111-42550-2-Chapter03-27.jpg输入ST,选择多线样式。

978-7-111-42550-2-Chapter03-28.jpg输入S,设置多线比例。多线比例直接影响多线中两条线的距离,如图3-12所示。


图3-11 列出所有样式


图3-12 设置多线比例

978-7-111-42550-2-Chapter03-31.jpg输入J,系统提示如图3-13所示。

978-7-111-42550-2-Chapter03-32.jpg指定多线的起点和终点,完成多线绘制。

提示

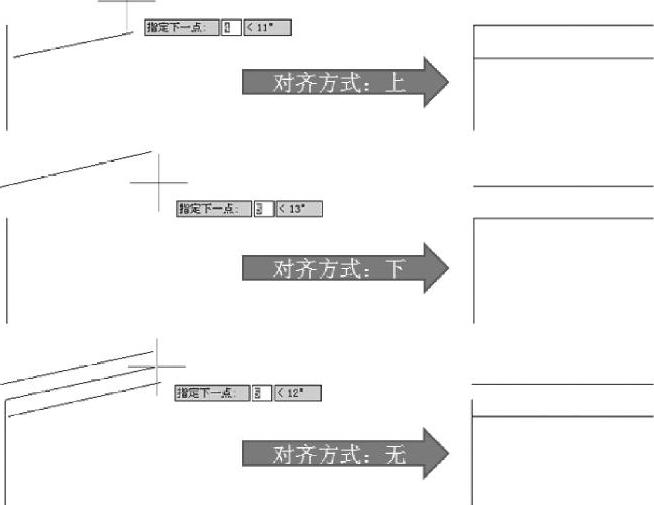

不同对正方式的效果如图3-14所示。


图3-13 选择对正选项


图3-14 不同对正方式的效果
