1.新建图形文件

菜单位置:【文件】→【新建】

命令行:New/Newwiz

启动软件后默认进入新建图形,执行【新建】命令后可选择一个模板文件,系统会生成一个图形文件名为“Drawing1.dwg”的新图,绘图环境(绘图单位、文字尺寸、图层设置等)为默认值。如果在命令行输入Newwiz,将弹出一个“创建新图形向导”,如果选择“创建新图形”,将不使用模板文件,用户可以根据自己的需要设置单位和线型等选项。

2.打开图形文件

菜单位置:【文件】→【打开】

命令行:Open

Open命令是打开已经创建的图形。能够打开dwg、dxf、dwt格式的文件,选中要打开的图形文件,然后单击【打开】即可。当图形文件已被其他软件打开时,可以只读方式打开。除此以外,还可输入一些其他格式的文件,如3DSIN、ACISIN、WMFIN等。使用WMFIN可以将扩展名为.WMF或.EMF的矢量图形文件插入到图纸中来。

3.保存图形文件

菜单位置:【文件】→【保存】/【另存为】

命令行:Qsave/Save

绘图过程中,为了防止数据丢失或在图形完成后,需要及时将图形文件保存。存储的格式主要有dwg和dxf。

(1)另存为选项的设置

在另存时可以进行一些保存的设置,选择【保存图为】对话框右上方的菜单:【工具】→【选项】,如图2-7所示,即可进入【另存为选项】对话框,如图2-8所示。

【另存为选项】对话框包括【DWG选项】选项卡和【DXF选项】选项卡。

【DXF选项】选项卡如图2-8所示。【格式】选项可指定创建ASCII文件还是二进制DXF文件。ASCII格式的DXF文件可以使用文字编辑器阅读,与大量应用程序兼容。二进制格式的DXF文件包含ASCII DXF文件中的所有信息。由于二进制DXF文件经过压缩,所以读写速度比ASCII格式文件快。

勾选【选择对象】复选框来控制DXF文件是由选定的对象组成,还是由整个图形组成。如果勾选了此复选框,输出文件将只包括选定的对象以及其中包含块的块参照部分。输出文件不包含块定义表。

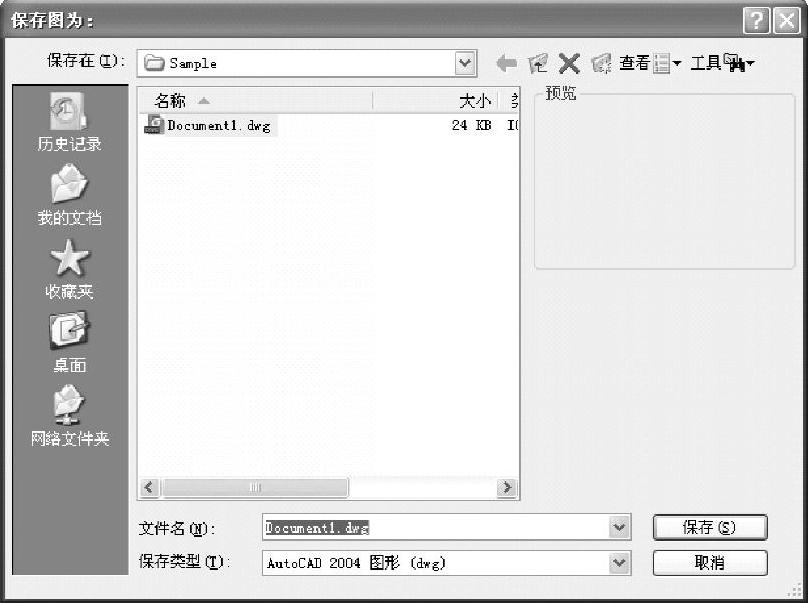

图2-7 【保存图为】对话框

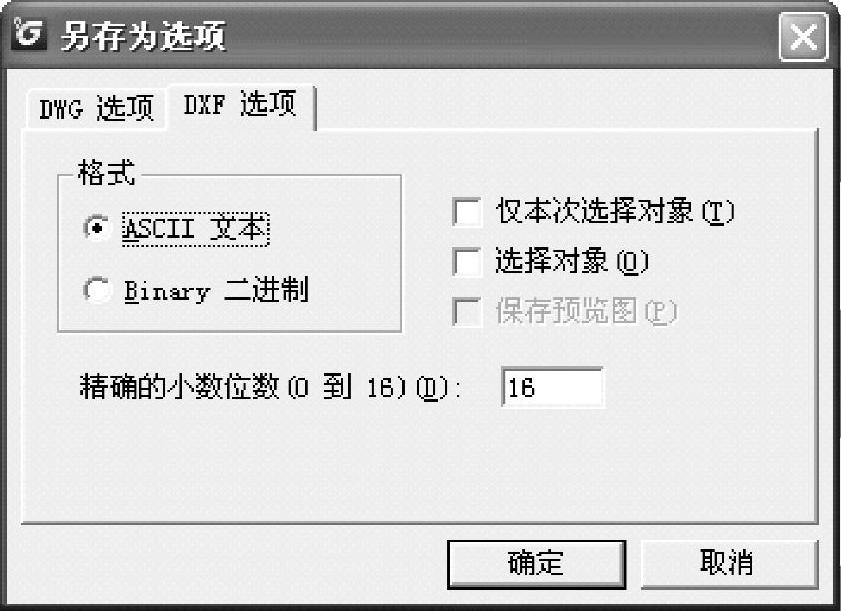

图2-8 【另存为选项】对话框

如果要以早期图形文件类型保存,或者图形包含另一个应用程序的自定义对象,可以选择“保存自定义对象的代理图像”。这样将会把自定义对象的图像保存在图形文件中。如果不选择此选项,将在图形文件中保存每个自定义对象的边框。这个选项也将设置PROXYGRAPHICS系统变量的数值。

单击【更多设置】按钮便打开【保存类型设置】对话框,从中可以选择更多可以保存的文件格式类型到文件格式选择列表框里面,如图2-9所示。

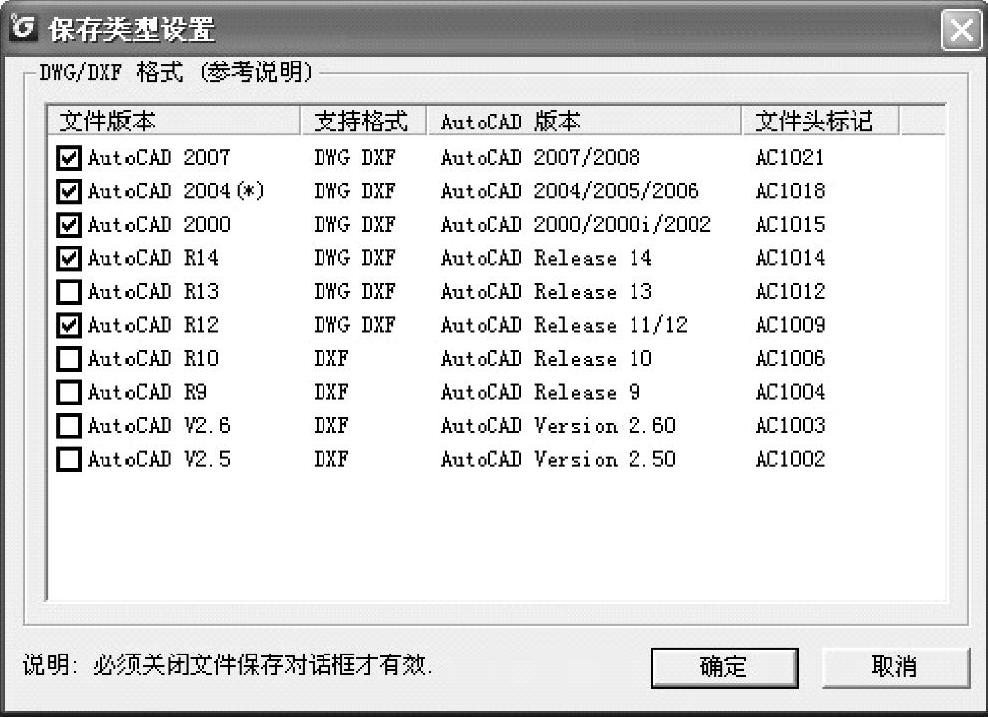

图2-9 【保存类型设置】对话框

(2)对保存的图纸进行加密

在【保存图为】对话框中选择右上方的菜单:【工具】→【安全选项】,即可进入【安全选项】对话框,在这里可以输入密码对图纸进行加密,同时也可以在“高级选项”中选择加密密钥提供方,所有加密提供者和Au-toCAD完全相同,保证经过加密处理的图纸仍然能与AutoCAD实现完全兼容,如图2-10所示。

浩辰CAD软件在安装时已安装了dwg预览插件,该插件用来在Windows操作系统的资源管理器中显示微缩预览图样。在浩辰CAD中保存过dwg图样,即可在操作系统中进行预览。输入OP命令打开【选项】对话框,在【打开和保存】选项卡,可以设置是否在保存图样的同时保存微缩预览图像,如图2-11所示。

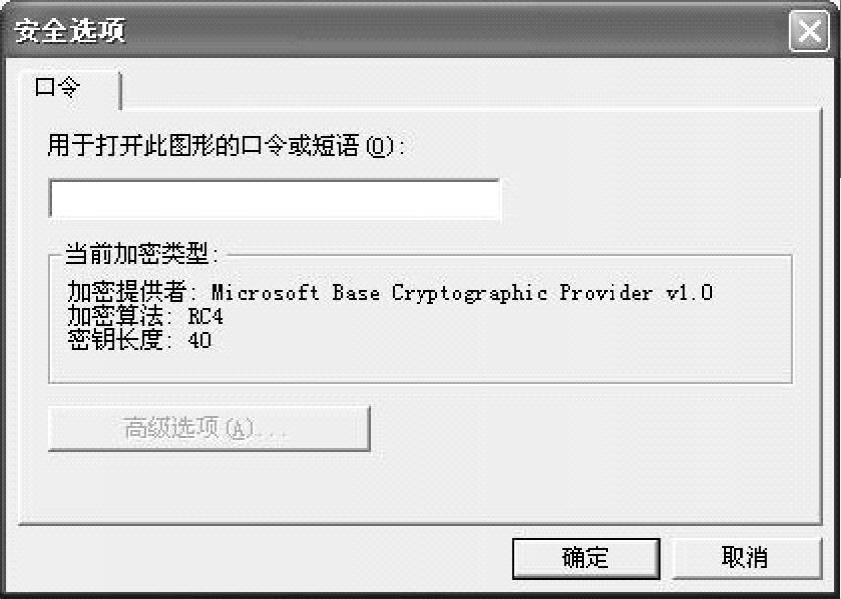

图2-10 【安全选项】对话框(www.daowen.com)

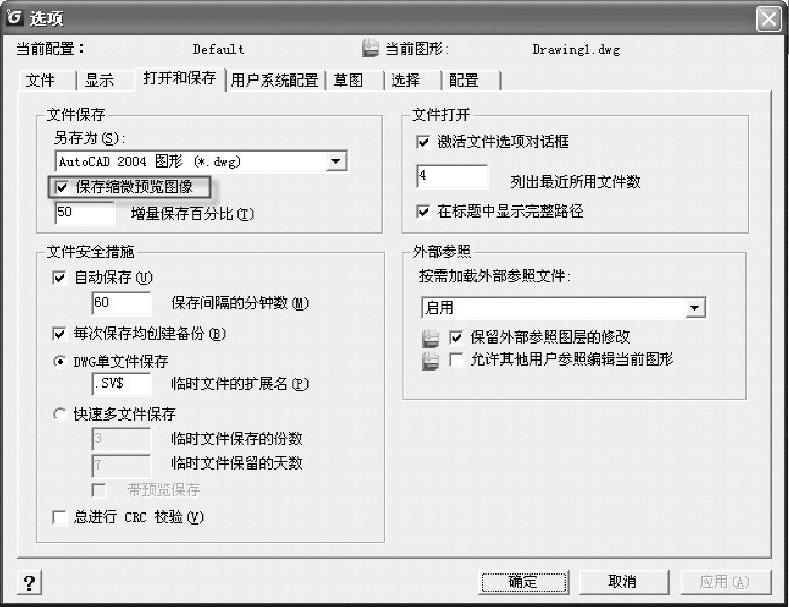

图2-11 【选项】对话框

4.输出其他格式文件

菜单位置:【文件】→【输出】

除了可以保存成标准dwg/dxf图样外,还可以输出成其他形式,如图2-12所示。

输出格式包括bmp、emf、wmf、pdf等常用格式。直接输出pdf无法选择对象和设置图面大小,软件提供了专门文件,解决了以往需要pdf文件时只能使用较烦琐的虚拟打印的问题。

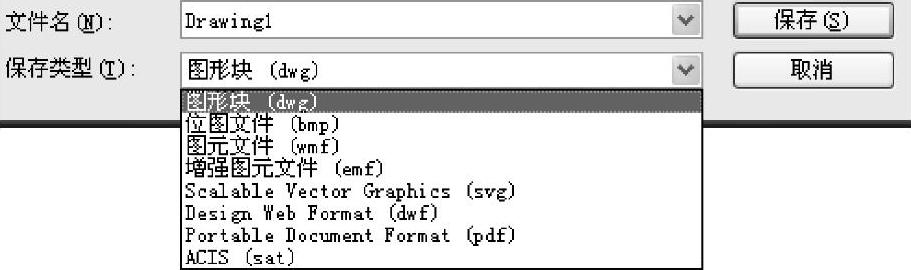

图2-12 文件输出格式

5.发布功能

菜单位置:【文件】→【发布】

命令行:publish

执行命令后弹出【发布】对话框,如图2-13所示。

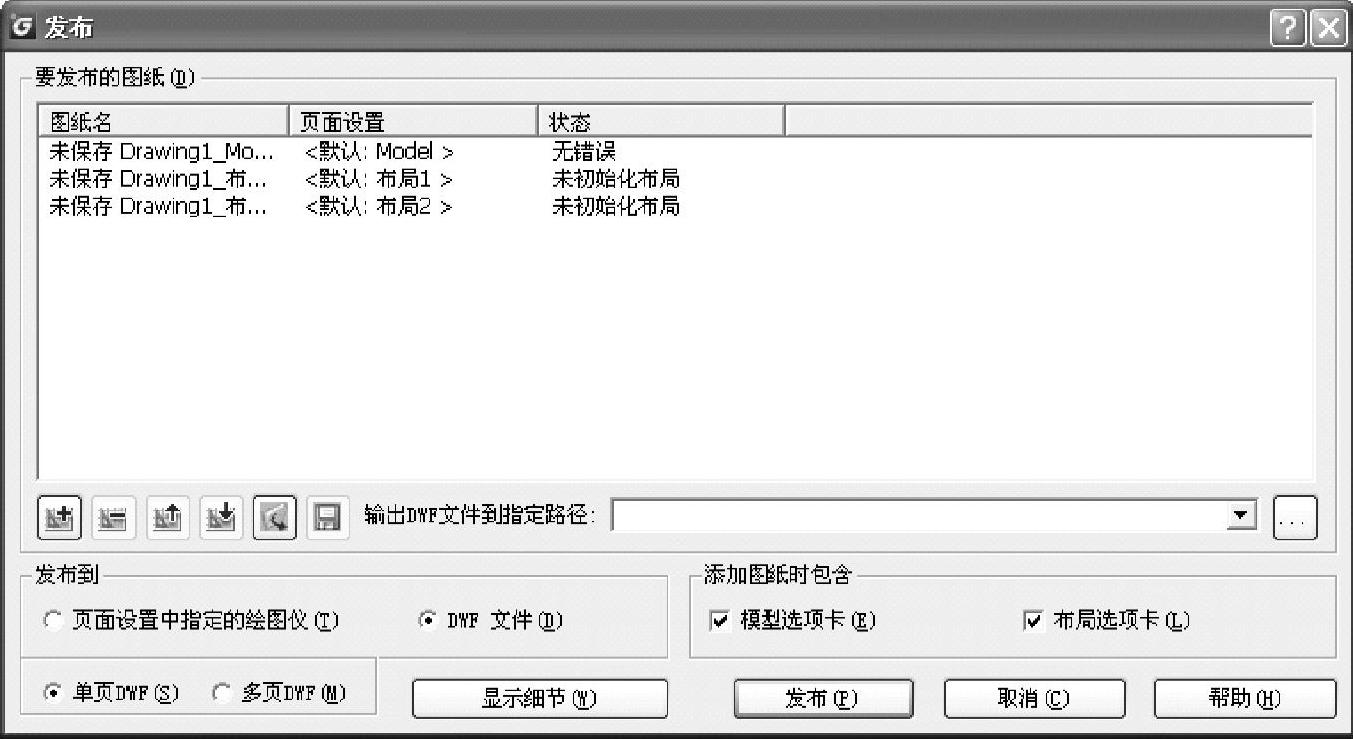

图2-13 【发布】对话框

单击978-7-111-42550-2-Chapter02-37.jpg按钮来添加图样,然后选择模型或者布局,再在对话框中设定dwf文件输出的路径,即可进行dwf文件的输出或直接输出到页面设置中指定的打印机上。

6.电子传递功能

电子传递功能将一组文件打包以进行网络传递。

在电子传递前,文件必须保存。在【电子传递】对话框中以层次结构树或文件表的形式列出要包含在传递包中的文件。默认情况下,将列出与当前图形相关的所有文件(外部参照、打印样式、打印机配置文件和字体)。用户可以向传递包中添加文件或从中删除现有文件。传递包不包含由URL引用的相关文件。

在文件显示区中单击鼠标右键,将弹出包含若干选项的快捷菜单,如图2-14所示。

单击【添加文件】按钮,打开【标准文件选择】对话框,从中可以选择要包括在传递包中的其他文件。

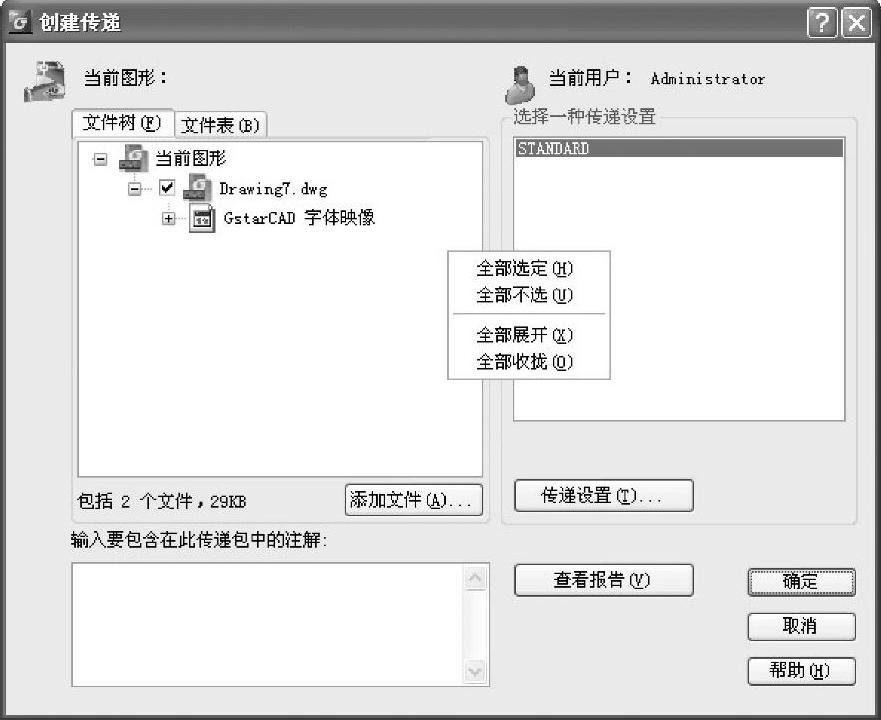

图2-14 【创建传递】对话框

单击【传递设置】按钮,可以对当前传递进行设置,如图2-15所示。

单击【修改】按钮,进入【修改传递设置】对话框,如图2-16所示。在这里可以设置传递文件的位置、文件名、传递包类型和文件格式等。

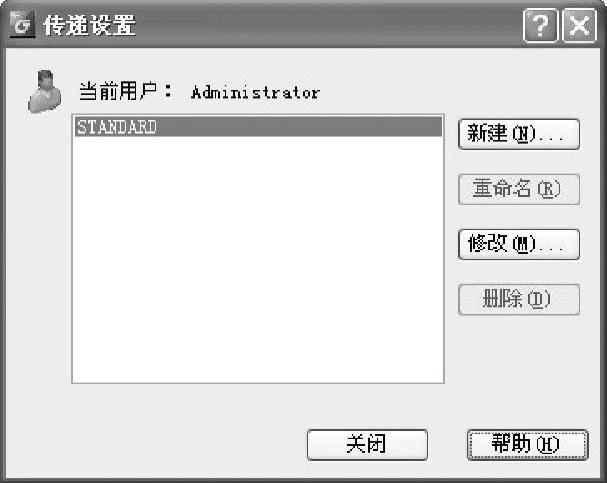

图2-15 【传递设置】对话框

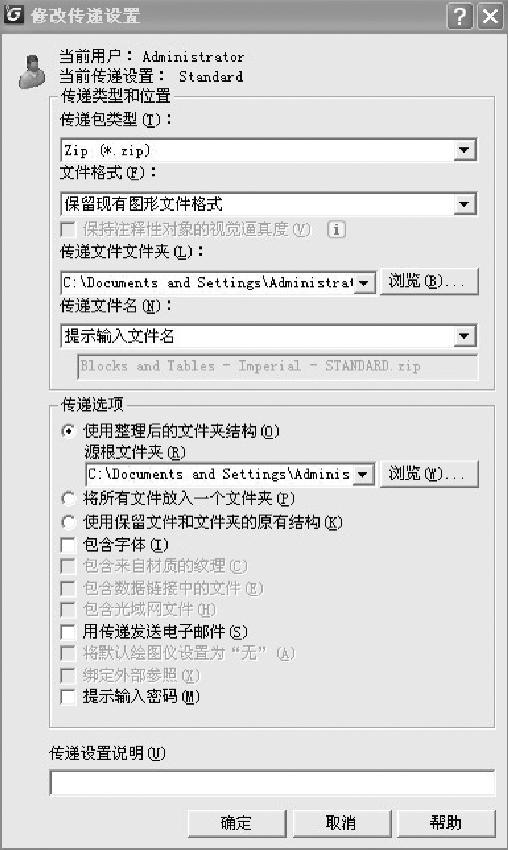

图2-16 【修改传递设置】对话框
