监测系统的网关结构和第6章的网关是一样的。唯一不同的是，第6章的GPRS模块，采用的是索爱公司的GR64；而第7章的GPRS模块，采用的是华为的GTM900-C模块。该模块是通过AT指令来进行相应的控制，数据传输采用内置TCP/IP发送控制命令。GPRS可以在其有效的范围内实现即时收发数据，一旦有需求就可以立即发送或接收信息，不需要拨号建立连接。GPRS的这种工作机制完全满足气象监测系统的功能并方便软件开发，缩短了软件开发周期。数据传输终端软件设计部分可分为系统初始化模块、网络建立模块、数据发送处理模块、数据接收处理模块和串口发送模块等。主程序流程如图7-29所示。

1.GPRS的软件设计与实现

模块的AT指令集是从终端设备（Terminal Equipmen，TE）或数据终端设备（Data Ter-minal Equipment，DTE）向终端适配器（Terminal Adapter，TA）或数据电路终端设备（Data Circuit Terminal Equipment，DCE）发送的。通过TA，TE发送AT指令来控制移动台（Mo-bile Station，MS）的功能，与GSM网络业务进行交互。用户可以通过AT指令进行呼叫、短信、电话本、数据业务、传真等方面的控制。

AT指令是一个接口标准，其指令格式都比较固定。指令是以AT或者at为前缀，以回车符＜CR＞结尾。指令不区分大小写，但其参数对大小写敏感。AT指令包括4种类型，见表7-3。

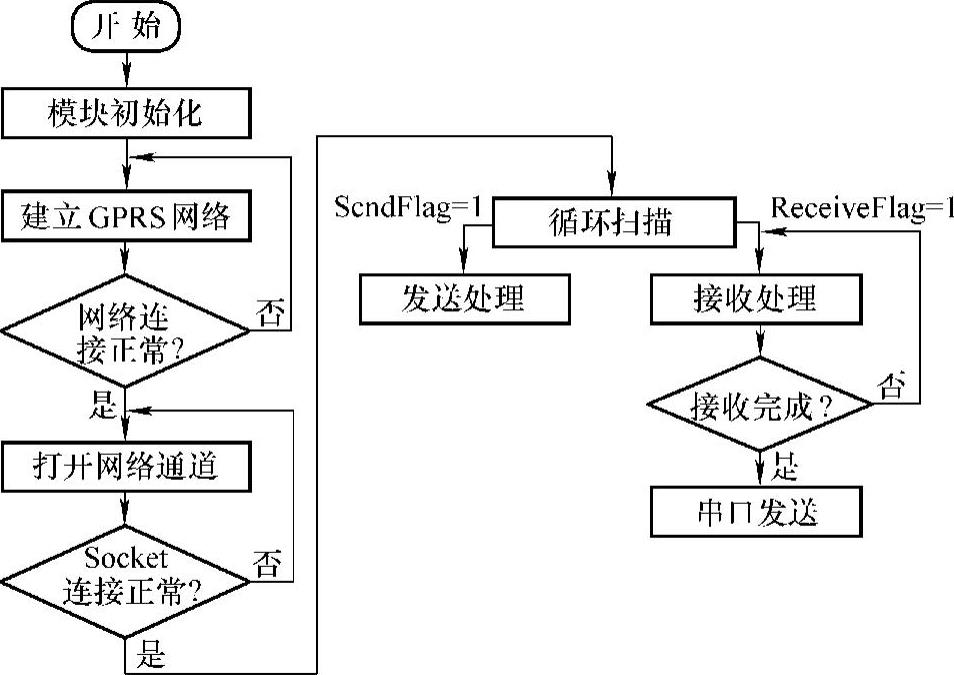

图7-29 主程序流程

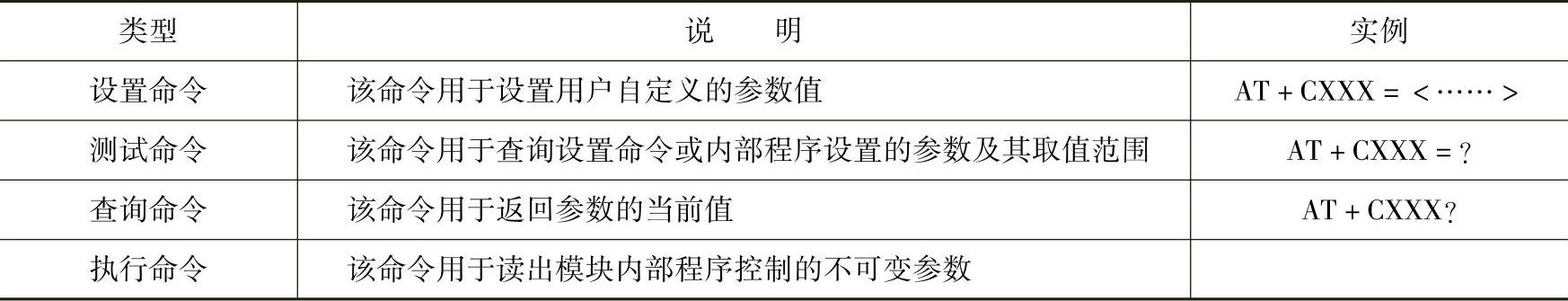

表7-3 AT指令类型

2.华为的GTM900-C模块连接到监控中心AT指令设计实现

GTM900-C模块中，内嵌了TCP/IP协议，并且以AT指令的形式给气象监测系统（本设计采用S3CARM2440）提供接入GPRS网络进而接入Internet的API。通过GTM900-C模块连接到监控中心一般要经过以下几步（如无特别说明，AT指令返回OK表示成功，返回ERROR表示失败）。AT命令集的应用如下：

（1）检查终端是否已连接到网络

AT%TSIM /∗测试SIM卡是否存在∗/

AT+COPS？ /∗查询运营商∗/

AT+CSQ？ /∗查询信号质量？∗/

（2）设置数据格式

AT%+IOMODE=1，1，0 /∗模块对数据进行压缩转换，使用单连接AT命令，使用链接缓存∗/

（3）建立PDP上下文

AT%+CCDCONT=1，“IP”，“CMNET” /∗注册移动的CMNET网关∗/(www.daowen.com)

（4）建立GPRS网络连接

AT+CCREC？ /∗查询GPRS网络注册状态∗/

AT%ETCPIP=“user”，“gprs”/∗注册用户名密码，GPRS初始化，并等待分配IP/∗

/∗当收到ok后表示分配IP完成，这个时间根据网络有所不同，建议等待时间可以设定为10s，注册过程中做其他AT操作会导致注册不到IP∗/

AT%IPETCPIP？ /∗查询GPRS初始化是否成功，如成功则返回IP地址∗/

（5）与监控中心建立网络连接

AT%IPOPEN=“TCP”，ip，port/∗设置监控中心服务器的协议类型、IP地址和端口号∗/

至此，终端已与监控中心建立了网络连接，可用下面的AT命令进行数据的收发操作。

AT%IPSEND=“send_data” /∗发送数据send_data∗/

AT%IPDQ /∗查询收到的数据包∗/

AT%IPDR /∗读取数据∗/

AT%IPDD /∗删除数据∗/

3.终端软件设计

由ARM微处理器编程实现IP模块相关指令及GPRS模块相关指令。完成终端的上网、建立连接、发送数据等功能。使用C语言和IARforARM编译环境进行软件开发。程序分为主程序、终端串口通信程序和电梯信号采集/控制程序。主程序完成GPRS模块初始化与网络连接等操作，串口通信程序完成GPRS模块和监控中心计算机之间的数据传输、气象数据采集等。

1）GPRS通信传输模块，实现数据“透明传输”功能。终端将待上传的数据暂存在一个ARM2440的缓冲区中，主循环程序检测到上传数据标识置位则启动数据上传模块。对于接收到的来自监控中心的数据，采用主循环程序中直接发送AT读指令的方法来提取数据。

2）GPRS线路维护模块，在每次心跳包时间到的时候，向监控服务器发送一固定数据帧，然后判断接收到已定义的握手数据包，或者若是接收超时的情况，重新登录GPRS，实现终端和服务器间网络连接断开后的重新连接。
