根据系统要求，网关系统的硬件部分是由CC2530、ARM9S3C2440、GPRS无线模块及外围电路组成。其中核心处理器采用三星公司的S3C2440，该器件基于ARM920T内核，主频为400MHz，是性价比较高的嵌入式32位处理器之一。S3C2440微处理器内部资源丰富，包括1个LCD控制器、SDRAM控制器、4个通道的DMA等。存储系统分SDRAM和Flash两部分，其中SDRAM存储系统使用了两片外接的32MB总共64MB的SDRAM芯片，其型号为HY57V561620FTP。这部分通常称之为内存；两片SDRAM并在一起形成32位宽的数据总线，增加了数据访问速度；核心板具有两种Flash：一种是型号为SST39VFl60l的NOR Flash，大小为2MB；另一种是型号为K9F1208的NAND Flash，大小为64MB；核心板采用的网卡芯片为DM9000，它自适应10/100Mbit/s网络，RJ45连接头内部已经包含了耦合线圈，因此在核心板上没有另接网络变压器，通过网线即可连接开发板到Internet网络中，从而实现嵌入式Web服务。另外还包括电源、晶振、JTAG调试口，以及基本输入输出端口等部分。嵌入式硬件设计框图如图7-16所示。

图7-16 嵌入式核心板硬件设计框图

因为协调器的设计在第6章中已经有详细介绍，在此不再赘述。(www.daowen.com)

GPRS模块采用华为公司的GTM900-C。GTM900-C是一款双频900/1800MHz高度集成的GSM/GPRS模块，是GTM900-B的升级模块。内嵌TCP/IP协议模块，使用简单，易于集成，使用它可以在较短的时间内花费较少的成本开发出新颖的产品。在远程监控和无线通话以及无线POS终端等领域都能看到GTM900-C无线模块在发挥作用，GTM900-C软件、硬件兼容GTM900-B、TC35i、MC39i，使用TC35i或MC39i的用户不用作任何更改就可以使用，以降低产品成本。华为公司的GTM900-C模块外形图如图7-17所示。

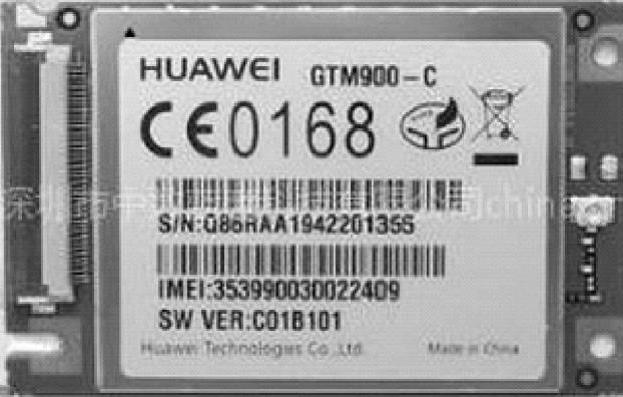

图7-17 GTM900-C模块外形图
