本节设计的网关主要由高速微控制器LPC1227、ZigBee射频收发模块、GR64通信模块、AC-DC电源模块等组成。网关的系统结构如图5-32所示。LPC1227是飞利浦半导体公司的第二代ARM嵌入式产品。基于Cortex-M0内核的32位微控制器，具有高集成度和低功耗等特性，可用于嵌入式应用。它可为系统提供更高的性能。

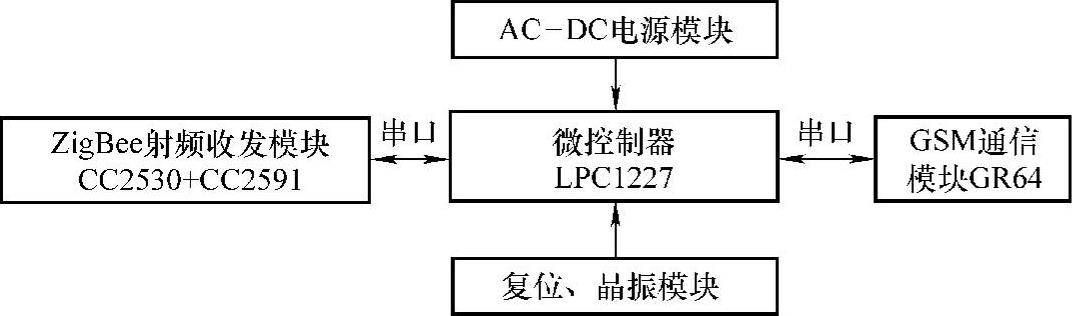

图5-32 网关系统结构(www.daowen.com)

LPC1227微控制器可在高达45MHz的CPU频率下运行，包含内置高达128KB片内Flash存储器和8KB数据存储器。较小的512字节Flash擦除扇区带来了多种设计上的好处，如更精细的EEPROM仿真，支持从任意串行接口启动加载，减少了对RAM缓存容量的要求，从而为现场编程带来便利。为了满足网关低成本、高实时性的要求，网关的MCU采用基于Cortex-M0内核的LPC1227微控制器。同时该芯片有两个具备内部FIFO的UART。网关系统软件不采用任何嵌入式操作系统，利用最小的软件负载实现高实时性。网关的ZigBee芯片采用TI公司的CC2530芯片，相对于当前使用较多的CC2430芯片，CC2530芯片的性价比更高。网关中扩展了配合CC2530芯片的射频前端芯片CC2591。CC2591是TI公司推出的工作频率为2.4GHz，面向低功耗与低电压无线应用，集成度很高的射频前端芯片。CC2591集成了可将输出功率提高+22dBm的功率放大器以及可将接收机灵敏度提高+6dBm的低噪声放大器，从而扩大了ZigBee无线网络的覆盖范围。

网关采用索尼爱立信公司设计的GR64模块，该模块具备内置的TCP/IP协议栈，方便实现ZigBee无线传感网和以太网的数据交互。
