主要的天线类型有如下3种：

1）PCB天线，是直接画制于节点PCB上的天线，成本低，但设计难度大，TI公司提供了一个倒F形参考设计。

2）贴片天线，是通过将金属层附在薄介质基片上形成的天线，体积小，但性能和成本中等。

3）鞭状天线，是长度为1/4或1/2波长的垂直杆状天线，性能好，体积与成本比前两种略大。

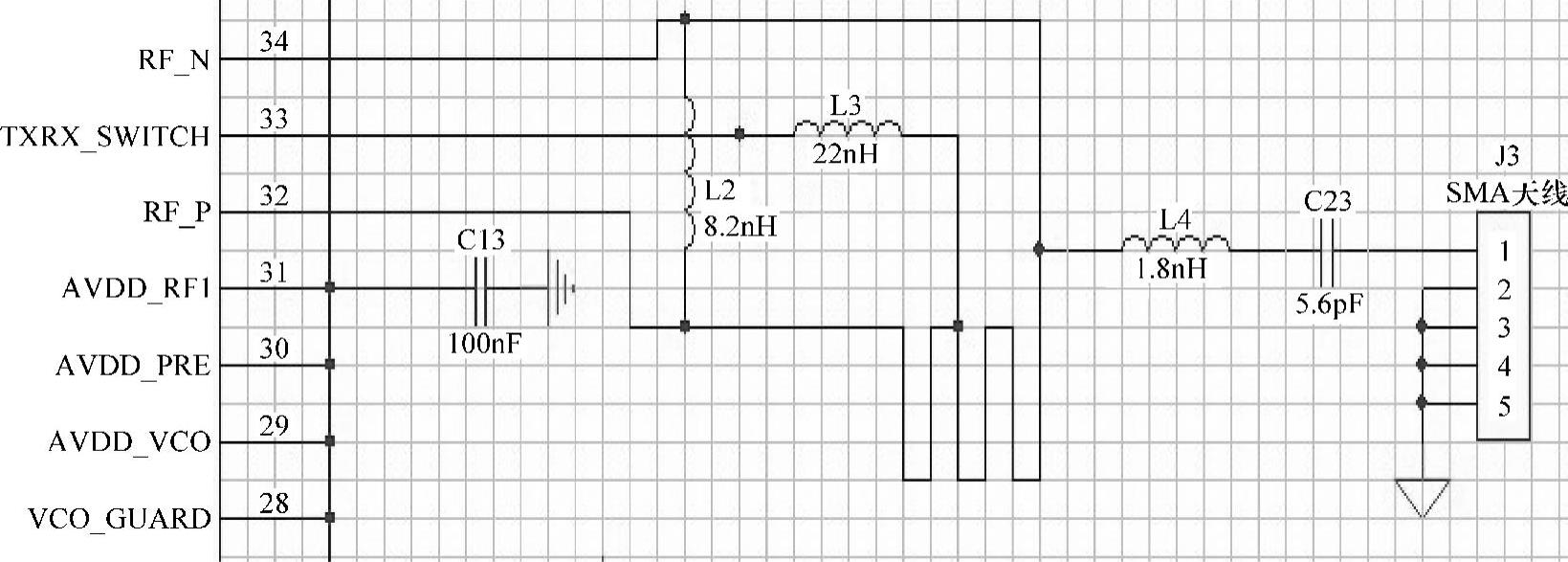

图5-28为天线部分电路图。考虑到无线监测系统对节点的大小、体积并不需要很严格的要求，同时监测系统可能需要应用于较恶劣的环境，因此本系统中选择性能最好的鞭状天线。鞭状天线是单端天线（TI公司所给的倒F形PCB天线参考设计也是单端天线），只有一个接口，而CC2530是差分RF口输出（共3条天线接口引脚），因此需要加上一个平衡到不平衡的转换电路，即Balun电路。

图5-28 天线部分电路(www.daowen.com)

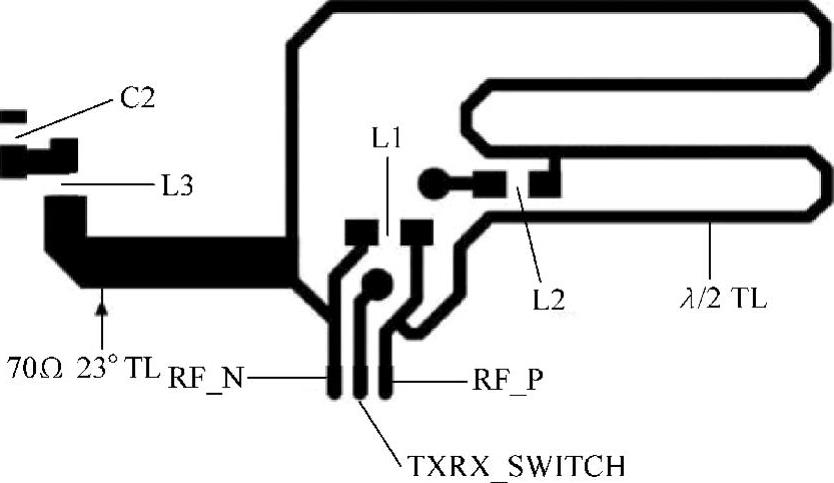

TI公司同时也给出了这个Balun电路的PCB参考设计，如图5-29所示。这是因为Bal-un电路直接连接天线，板级布线时距离较近，PCB的设计会直接影响无线通信的效果。为了保证性能，也采用此参考设计。

天线连接部分选用SMA接头。最后是表面铺铜地的设计，要保证射频信号的良好接地。

设定单信道发送，CC2530内部TXPOW-ER=0xD5（典型发射功率为+1dBm），测量出中心频点在2.401GHz时，功率为+19.21dBm。虽然受其他因素影响，此结果比预定的输出功率偏大，但是可以接受。结果证明，该系统中射频链路部分的传输较为理想，在实际电路中的反射和损耗控制在工程可接受范围之内。对应的接收链路，也可预测出其反射和损耗是可以接受的。

综上所述，根据实际应用要求，以CC2530模块为硬件基础，外加CC2591功放模块，基于ZigBee2007/Pro通信协议进行组网。研制无线传感器网络所需的路由器节点，对该节点的软硬件设计方法及流程图等，进行详细的说明。经测试，采用TI公司第二代片上系统CC2530设计，节点间的通信距离远大于第一代产品，通信更可靠。

图5-29 Balun电路PCB参考设计
