整个系统的工作由对Mifare卡操作和系统后台处理两大部分组成。本节只介绍对Mifare卡的操作流程。Mifare卡的操作可以分为以下几项：

图2-20 MF RC500与AT89S52的部分接口电路

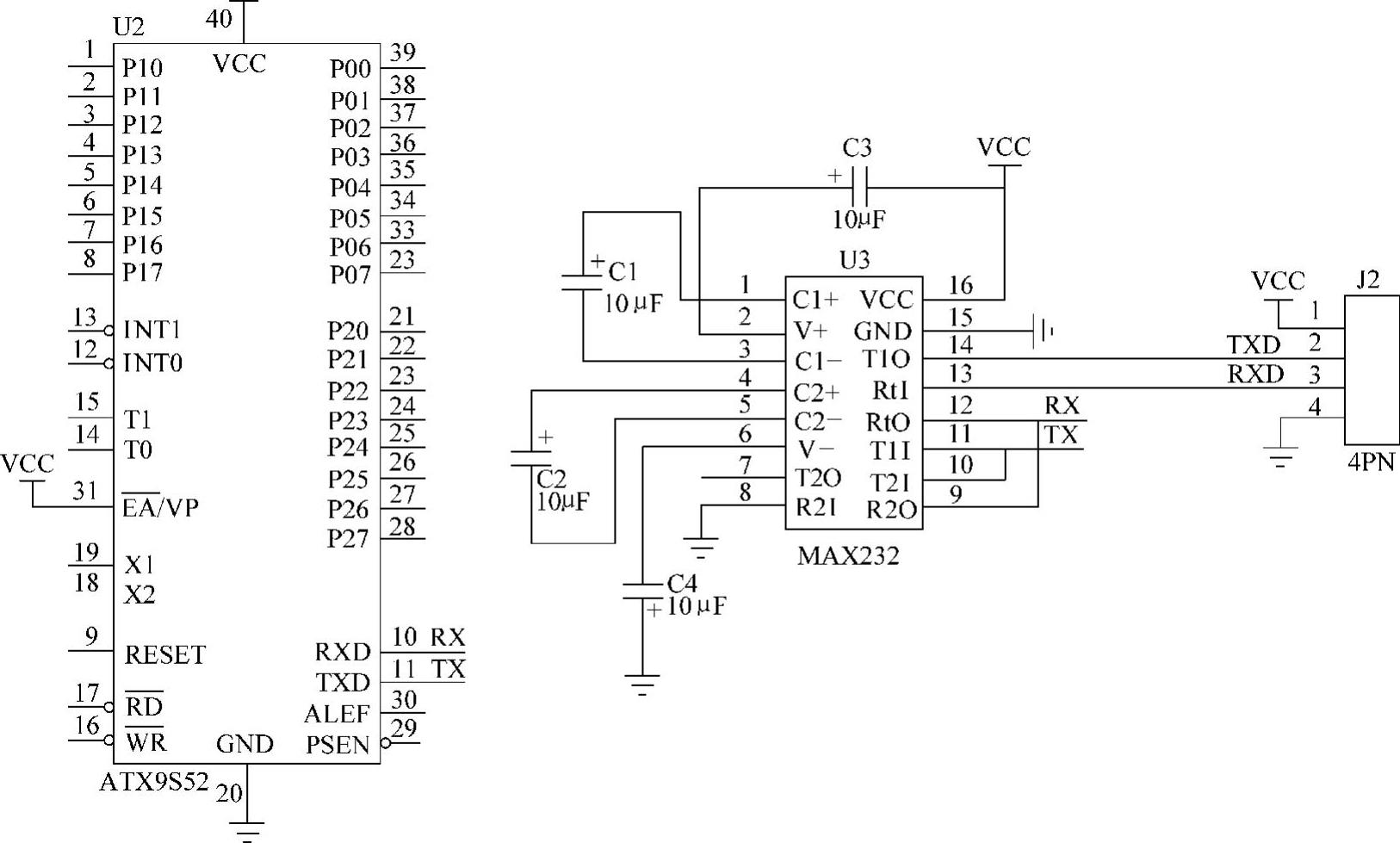

图2-21 AT89S52与RS232的接口电路

1.复位请求

当一张Mifare卡片处在卡读写器的天线工作范围之内时，程序员控制读写器向卡片发出Requestall（或Request std）命令。此时卡片的ATR（复位应答）将启动，并将卡片Block0中的卡片类型（TagType）号共2个字节传送给读写器，从而建立卡片与读写器的第一步通信联络。如果不进行该位请求操作，读写器对卡片的其他操作将不能进行。

2.反碰撞操作

如果有多张Mifare卡片处在卡片读写器的天线工作范围之内，读写器将首先与每一张卡片进行通信，以取得每一张卡片的序列号。由于每一张Mifare卡片都具有其唯一的序列号而绝不会相同，因此，读写器根据卡片的序列号来保证一次只对一张卡进行操作。该操作将使读写器得到接近式IC卡的返回值作为卡的序列号。

3.卡选择操作

完成了上述两个步骤之后，读写器必须对卡片进行选择操作。执行该操作后，将返回卡上的SIZE字节。

4.认证操作

经过前面叙述的三个步骤以后，便可以在确认已经选择了一张卡片时，在读写器对卡进行读写操作之前，使系统对该卡片上已经设置的密码进行认证。如果该认证匹配，便可允许进一步的读写操作。(www.daowen.com)

5.读写操作

对卡的最后操作即是读、写、增值、减值、存储和传送等操作。

6.读卡程序

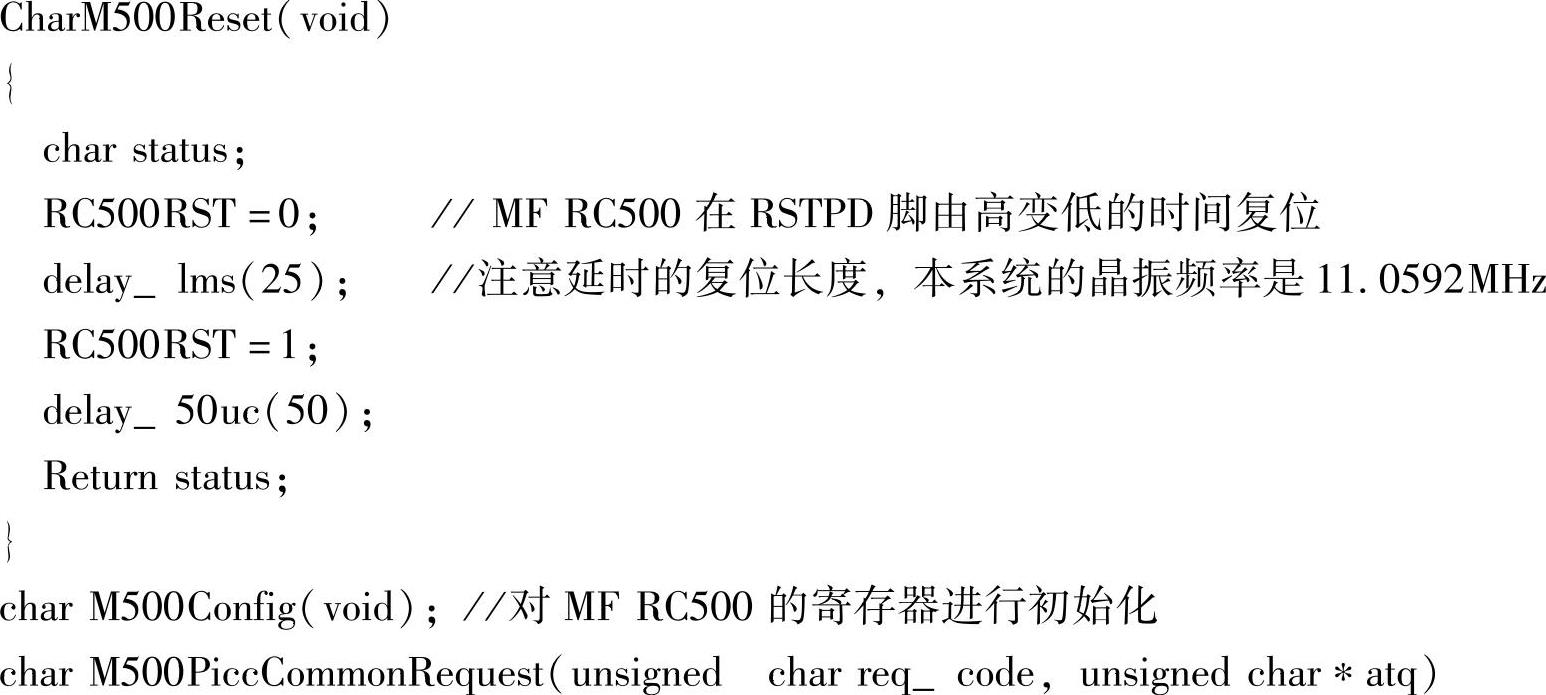

根据上面的流程，便可采用基于KeilC的C语言进行编程，程序如下：

MFRC500发送请求时，req_code是请求模式，一共有Request all和Request std两种模式。Request all指令是非连续性读卡指令，只读一次。但有一个例外，即当某一次Request all指令读卡失败时，如卡片没能通过密码认证或其他原因而出错时，Request all指令将连续地读卡，直到读卡成功才进入非连续性的读卡模式。Request std指令的使用与Request all指令相反。Request std指令是连续性的读卡指令。当某一张卡片在读写器天线的有效工作范围（距离）内时，Request std指令在成功地读取这一张卡片之后，将进入读写器对卡片的其他操作。如果其他操作完成，程序员又使读写器进入Request std指令操作，那么，Request std指令将连续地再次进行读卡操作，而不管这些片卡是否被拿走。只要有一张卡片进入读写器的天线有效工作范围（范围）内，Request std指令将始终连续地再次进行读卡操作。对于Mifare1卡，该函数返回值为0004H。

char M500PiccCascAnticoll（unsigned char bcnt，unsigned char∗snr） //反碰撞函数，得到一张卡的序列号，存入snr中

char M500PiccCascSelect（unsigned char∗snr，unsigned char∗sak）

//选中snr指定的卡，对于Mifarel卡返回值为0008H，值存入sak中

char M500PiccAuthKey（unsigned char auth_mode，unsigned char∗snr，unsigned char∗keys，unsigned char block）

//这是三轮认证函数，整个过程包括：先将所要访问的区密码加密（如区0的初始密码为6个FFH），再将加密后的密码通过Loadkey存入MF RC500的Key缓存中，接着进行认证

IC卡以其高度的信息集成及安全性已经融入当今信息技术的主流，并越来越受到人们的青睐。本节介绍了飞利浦公司的MF RC500非接触式IC卡的内部结构和工作原理，给出了基于MF RC500的嵌入式读写模块的软硬件设计方法。此读写模块的使用使复杂的IC卡技术变得非常简单，因而对非接触式智能卡的推广具有重要意义。目前，该系统已用于考勤、门禁、售饭等多种系统中。与磁卡、只读射频卡（EM卡）组成的系统相比，该系统的性能大大改善，并且为“一卡通”的实现提供了必备条件。
