图2-17所示是基于MF RC500的非接触式IC卡读写器的系统结构框图。该系统主要由MCU、MF RC500、看门狗以及RS232通信模块组成。系统的工作方式是先由MCU控制MF RC500驱动天线对Mifare卡（也就是应答器接近式IC卡）进行读写操作。然后，根据所得的数据对其他接口器件进行响应操作。最后，与PC之间进行通信，并把数据传给上位机。系统MCU选用AT89C52主要是因为AT89C52开发简单，运行稳定。为了防止系统“死机”，系统中使用X5045作为看门狗。由于此系统的通信距离要求不是太远，故采用RS232通信模块与PC进行通信。

图2-17 IC卡读写器系统组成

1.天线的设计

由于MFRC500的频率是13.56MHz，属于短波段，因此可以采用小环天线。小环天线有方形、圆形、椭圆形、三角形等，本系统采用方形设计。读写器与标签间的等效电路图如图2-18所示，实际应用的标签天线如图2-19所示。

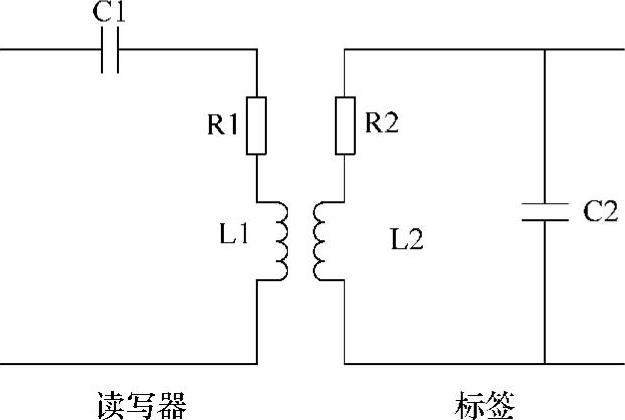

图2-18 读写器与标签间的等效电路图

(www.daowen.com)

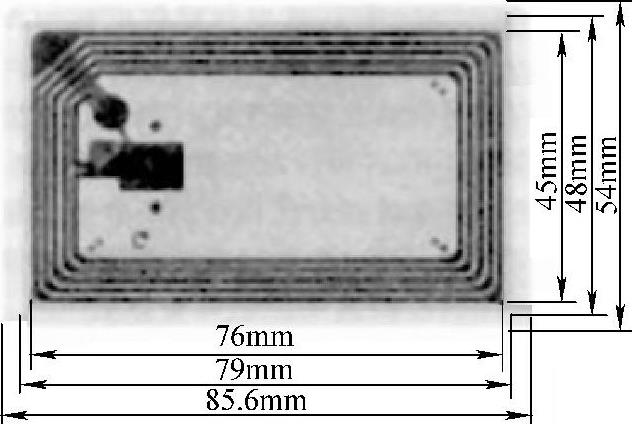

图2-19 标签天线

该天线的最大几何尺寸与工作波长之间没有一个严格的界限。对于13.6MHz的系统来说，天线的最大尺寸在50cm左右。在天线设计中，品质因数Q是一个非常重要的参数。对于电感耦合式RFID系统的读写器天线来说，较高品质因数会使天线线圈中的电流大些，由此可改善对接近式IC卡的功率传送。若以f₀表示工作频率，那么通过品质因数就可以很容易计算出天线的带宽：

B=f₀/Q

从式中可以看出，天线的传输带宽与品质因数成反比。因此，过高的品质因数会导致带宽缩小，从而减弱读写器的调制边带，这样可能导致读写器无法与卡通信。因此，一般系统的最佳品质因数应为10～30，最大不能超过60。

2.MFRC500与AT89S52的接口电路

图2-20为MFRC500与AT89S52的接口电路，图2-21为AT89S52与RS232接口电路。
