飞利浦公司的MF RC500是应用于13.56MHz非接触式通信中高集成读卡IC系列中的一员。该读卡IC系列利用先进的调制和解调概念，完全集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。MF RC500支持ISO 14443A所有的层，内部的发送器部分不需要增加有源电路就能够直接驱动操作近距离的天线（可达100mm）；接收器部分提供一个坚固而有效的解调和解码电路，用于ISO 14443兼容的应答器信号；数字部分处理ISO 14443A帧和错误检测（奇偶&CRC）。此外，它还支持快速Crypto1加密算法，用于验证Mifare系列产品。方便的并行接口可直接连接到任何8位微处理器，给读卡器/终端的设计提供了极大的灵活性。MFRC500可方便地用于各种基于ISO/IEC 14443A标准并且要求低成本、小尺寸、高性能以及单电源的非接触式通信的应用场合。
MFRC500的主要特点如下：
1）带有高集成度模拟电路以用于卡应答的解调和解码。
2）缓冲输出驱动器可使用最少数目的外部元件以连接到天线。
3）近距离操作（可达100mm）。
4）有用于连接13.56MHz石英晶体的快速内部振荡器缓冲区。
5）带低功耗的硬件复位功能。(www.daowen.com)
6）并行微处理器接口带有内部地址锁存和IRQ（中断请求）线。
7）有易用的发送和接收FIFO（先入先出）缓冲区。
8）支持Mirfare有源天线。
9）适合高安全性的终端。MFRC500采用SO32封装的引脚配置如图2-16所示。

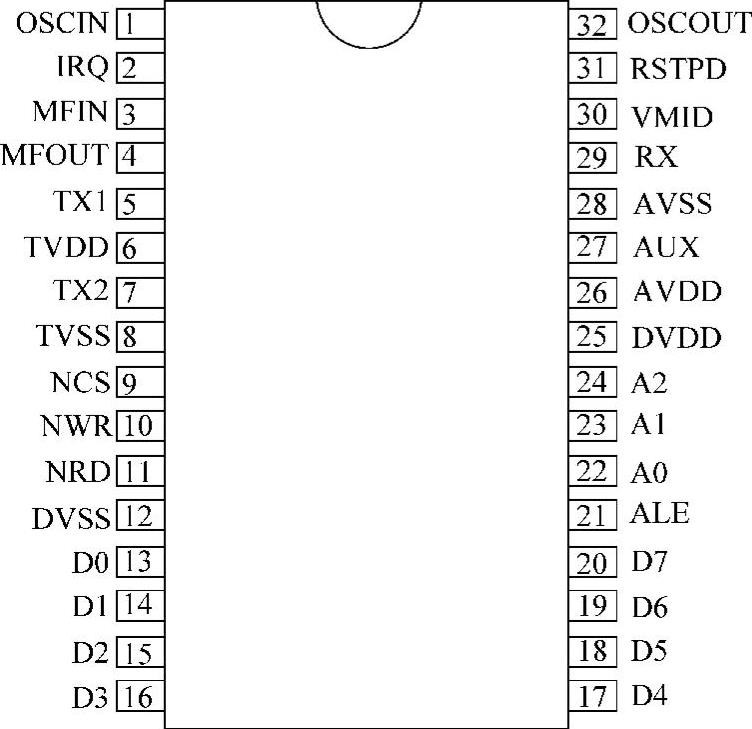

图2-16 MF RC500DE1SO32封装引脚配置
