最基本的RFID系统由以下三部分组成：

1）标签（Tag）：由耦合元件及芯片组成，标签含有内置天线，用于与射频天线间进行通信。

2）读写器：读取（在读写卡中还可以写入）标签信息的设备。

3）天线：在标签和读写器间传递射频信号。

有些系统还通过读写器的RS232或RS485接口与外部计算机（上位机主系统）连接，进行数据交换。

系统的基本工作流程是：读写器通过发射天线发送一定频率的射频信号，当标签进入发射天线工作区域时产生感应电流，标签获得能量被激活；标签将自身编码等信息通过标签内置发送天线发送出去；系统接收天线接收到从标签发送来的载波信号，经天线调节器传送到读写器，读写器对接收的信号进行解调和解码，然后送到后台主系统进行相关处理；主系统根据逻辑运算判断该标签的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行机构动作。

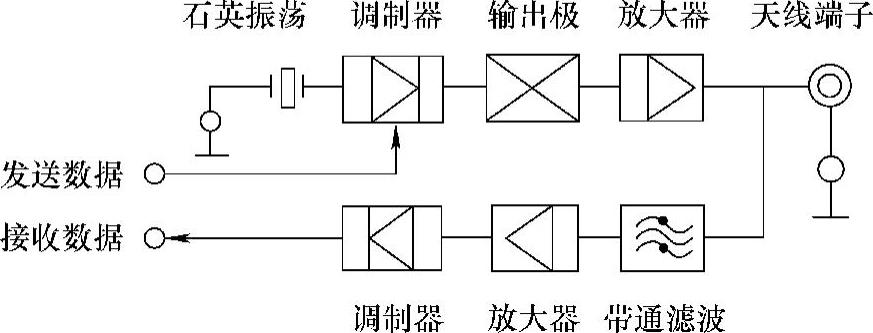

在耦合方式（电感-电磁）、通信流程（FDX、HDX、SEQ）、从标签到读写器的数据传输方法（负载调制、反向散射、高次谐波）以及频率范围等方面，不同的非接触传输方法有根本的区别，但所有的读写器在功能原理上，以及由此决定的设计构造上都很相似，所有读写器均可简化为高频接口和控制单元两个基本模块。高频接口包含发送器和接收器，其功能包括：产生高频发射功率以启动标签并提供能量；对发射信号进行调制，用于将数据传送给标签；接收并解调来自标签的高频信号。不同RFID系统的高频接口设计具有一些差异，电感耦合系统的高频接口原理图如图2-14所示。(www.daowen.com)

图2-14 高频接口单元

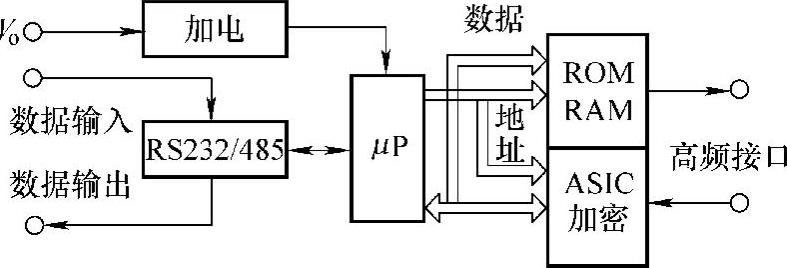

读写器的控制单元的功能包括：与应用系统软件进行通信，并执行应用系统软件发来的命令；控制与标签的通信过程（主-从原则）；信号的编解码。对一些特殊的系统还有执行反碰撞算法，对标签与读写器间要传送的数据进行加密和解密，以及进行标签和读写器间的身份验证等附加功能。读写器的控制单元的原理图如图2-15所示。

RFID系统的读写距离是一个很关键的参数。目前，长距离RFID系统的价格还很贵，因此寻找提高其读写距离的方法很重要。影响标签读写距离的因素包括天线工作频率、读写器的射频输出功率、读写器的接收灵敏度、标签的功耗、天线及谐振电路的Q值、天线方向、读写器和RFID的耦合度，以及RFID本身获得的能量及发送信息的能量等。大多数系统的读取距离和写入距离是不同的，写入距离大约是读取距离的40%～80%。

图2-15 控制单元
