在学习本节时，请先打开目录D:\creo1\work\ch01\ch01.07下的socket.prt文件。

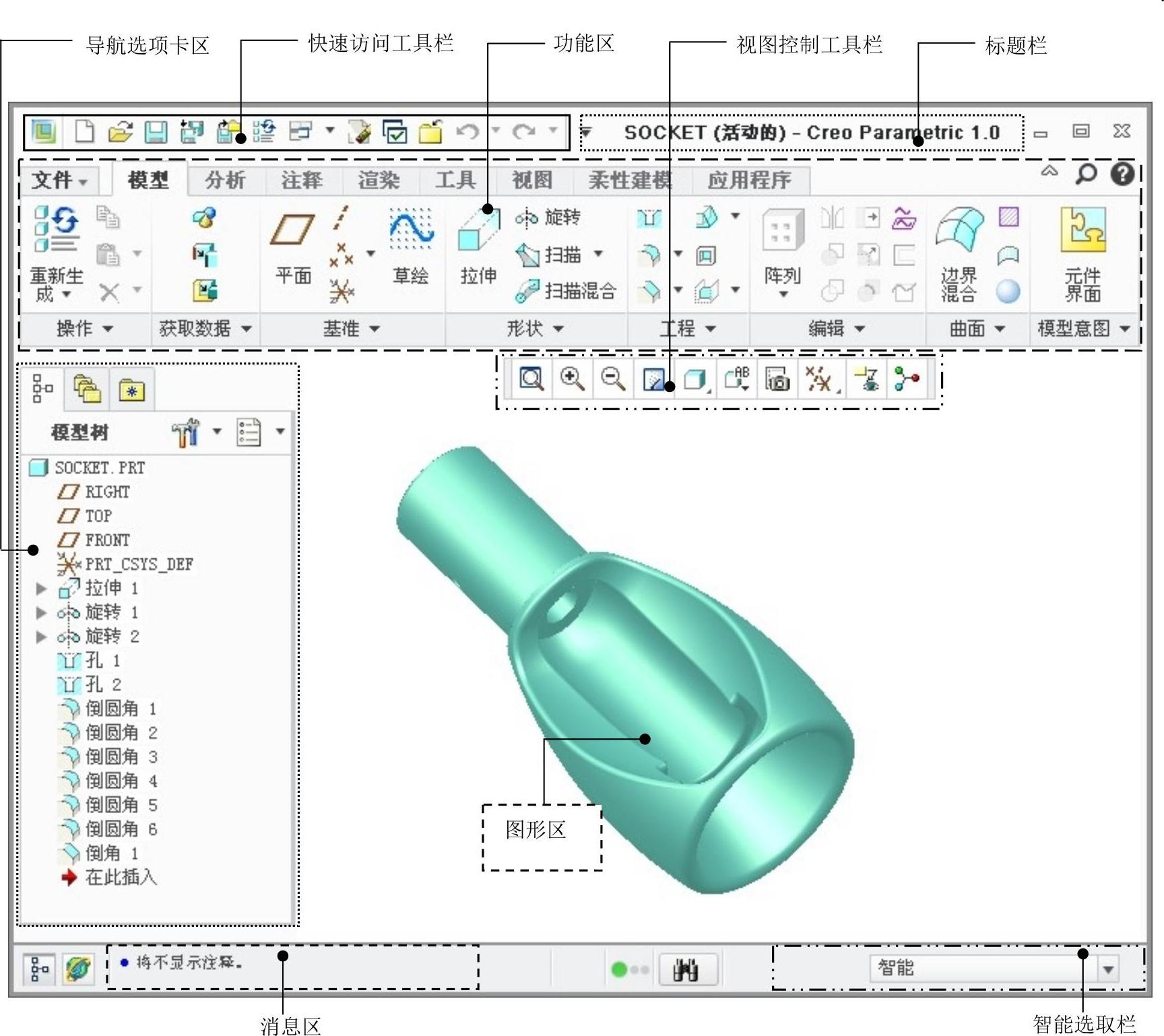

Creo1.0用户界面包括下拉菜单区、菜单管理器区、顶部工具栏按钮区、右工具栏按钮区、消息区、图形区及导航选项卡区，如图1.7.1所示。

1.导航选项卡区

导航选项卡包括三个页面选项：“模型树或层树”、“文件夹浏览器”和“收藏夹”。

● “模型树”中列出了活动文件中的所有零件及特征，并以树的形式显示模型结构，根对象（活动零件或组件）显示在模型树的顶部，其从属对象（零件或特征）位于根对象之下。例如在活动装配文件中，“模型树”列表的顶部是组件，组件下方是每个元件零件的名称；在活动零件文件中，“模型树”列表的顶部是零件，零件下方是每个特征的名称。若打开多个Creo模型，则“模型树”只反映活动模型的内容。

● “文件夹浏览器”类似于Windows的“资源管理器”，用于浏览文件。

● “收藏夹”用于有效组织和管理个人资源。

图1.7.1 Creo1.0界面

2.快速访问工具栏

快速访问工具栏中包含新建、保存、修改模型和设置Creo环境的一些命令。快速访问工具栏为快速进入命令及设置工作环境提供了极大的方便，用户可以根据具体情况定制快速访问工具栏。

3.标题栏

标题栏显示了当前的软件版本以及活动的模型文件名称。

4.功能区

功能区中包含“文件”下拉菜单和命令选项卡。命令选项卡显示了Creo中的所有功能按钮，并以选项卡的形式进行分类。用户可以根据需要自己定义各功能选项卡中的按钮，也可以自己创建新的选项卡，将常用的命令按钮放在自定义的功能选项卡中。

注意：用户会看到有些菜单命令和按钮处于非激活状态（呈灰色，即暗色），这是因为它们目前还没有处在发挥功能的环境中，一旦它们进入有关的环境，便会自动激活。

5.视图控制工具条(www.daowen.com)

图1.7.2所示的“视图控制”工具条是将“视图”功能选项卡中部分常用的命令按钮集成到了一个工具条中，以便随时调用。

图1.7.2 视图控制工具条

6.图形区

Creo各种模型图像的显示区。

7.消息区

在用户操作软件的过程中，消息区会实时地显示与当前操作相关的提示信息等，以引导用户的操作。消息区有一个可见的边线，将其与图形区分开，若要增加或减少可见消息行的数量，可将鼠标指针置于边线上，按住鼠标左键，将鼠标指针移动到所期望的位置。

消息分五类，分别以不同的图标提醒：

提示信息警告出错危险

8.智能选取栏

智能选取栏也称过滤器，主要用于快速选取某种所需要的要素（如几何、基准等）。

9.菜单管理器区

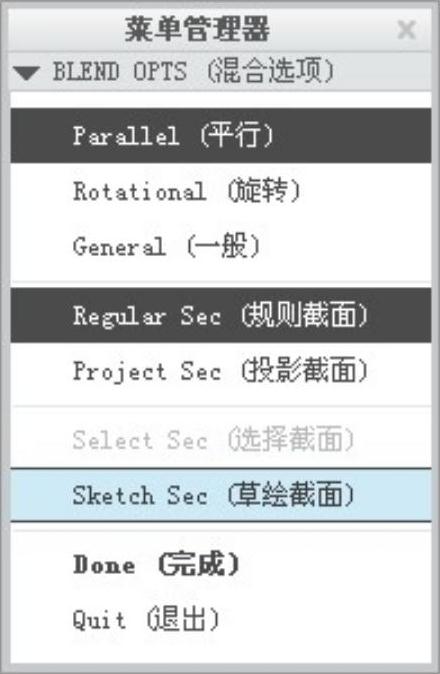

菜单管理器区位于屏幕的右侧，在进行某些操作时，系统会弹出此菜单，如创建混合特征时，系统会弹出“混合选项”菜单管理器（图1.7.3）。

图1.7.3 “混合选项”菜单管理器
