出口边界条件的处理与入口边界条件处理方法类似，通常出口边界条件应设置在远离流场内引起扰动的部位，如固定障碍物或热源等，此时，出口处的流动状态达到充分发展状态，在流动方向上各参数梯度变化为零，即出口处应为平滑流动。为简单起见，我们讨论出口平面与x坐标垂直的情况。图4.13.6～图4.13.9表示了出口边界最后一个控制容积的位置，它紧邻出口边界的上游。图中仍用箭头和实心圆标出了相应方程求解时所涉及的变量位置。若x方向总结点数为NI，则最后一个控制容积的计算是在I=NI-1或i=NI-1位置。后续计算若用到边界点的u_NI，可按照梯度变化为零的条件外插获得。对于v和其他场变量求解，出口边界意味着v_NI，j=v_NI-1，j和ϕ_NI，j=ϕ_NI-1，j。所以，将此条件直接代入方程即可求解。

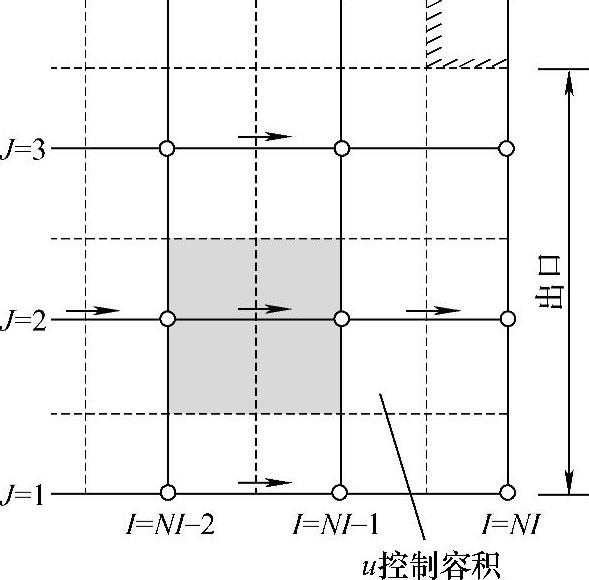

图4.13.6 出口边界u控制容积

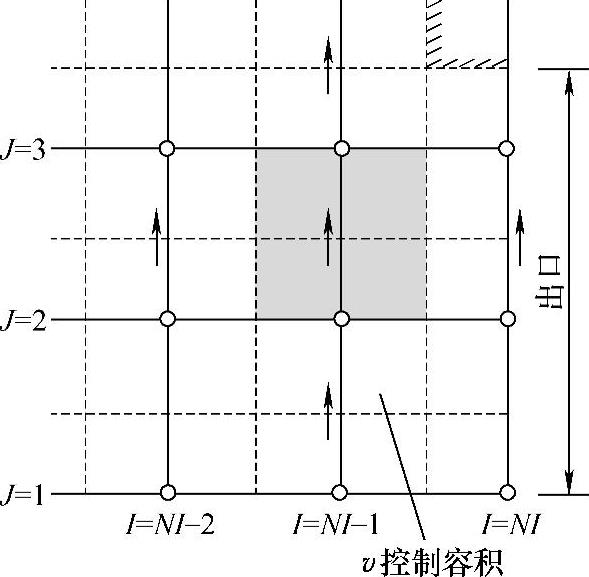

图4.13.7 出口边界v控制容积

值得注意的是，出口流动方向u的计算若按梯度为零的条件有u_NI，j=u_NI-1，j。但在SIMPLE算法迭代计算中采用这一条件并不能保证整个计算区域的流量守恒。常用的解决办法是由u_NI-1，j按外插先计算u_NI，j=u_NI-1，j，由此计算出口边界的总流量M_out，然后在上述外插公式中乘以修正因子M_in/M_out，其中M_in为入口总流量，即

(www.daowen.com)

出口边界的速度值不需要用压力修正方程解出的p′修正，因此，求解p′方程式（4.9.25）时，令控制容积东侧界面系数a_E=0，源项中u_E^∗=u_E，其余不用作修正。

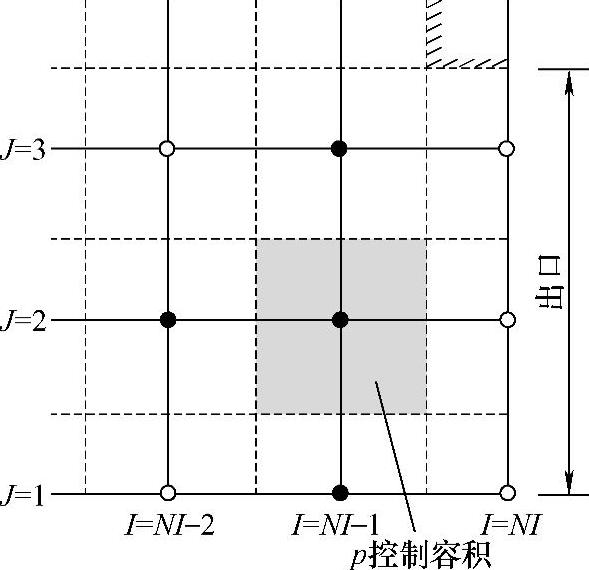

图4.13.8 出口边界p′控制容积

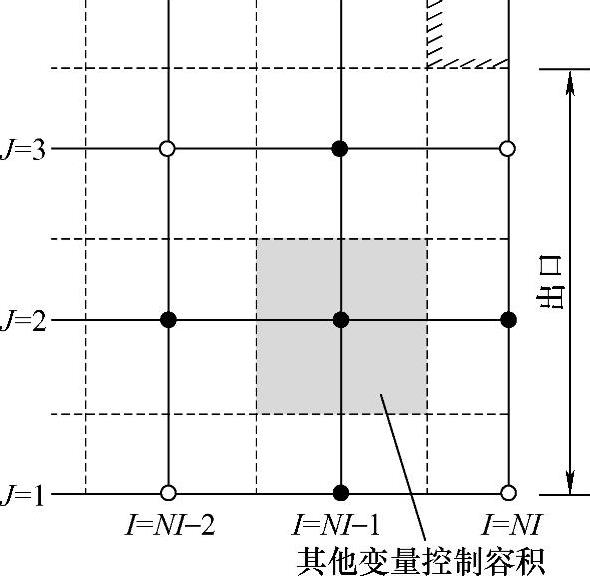

图4.13.9 出口边界主控制容积
