非稳态扩散问题的守恒方程在土建类中的数值解法

时间:2023-10-26 理论教育 版权反馈
【摘要】:全隐格式由于无条件稳定和收敛性好,被广泛用于各种非稳态问题的求解过程中。图4.11.1 计算域网格划分采用显式格式计算本例内结点2~结点4的离散方程为式,结点1和结点5为边界结点,需特殊处理。

非稳态扩散问题的守恒方程在土建类中的数值解法

1.一维非稳态热传导问题的计算格式

一维非稳态热传导问题的控制微分方程


式中,ρ为热传导材料的密度;c为材料比热容λ为材料导热系数。

考虑图4.5.1所示一维控制容积,在时间ttt间隔内,在控制容积内对方程式(4.11.4)积分


高斯公式,式(4.11.5)可写成


式中,S为控制容积表面积;ΔV为其体积,ΔV=SΔx,而Δx为控制容积长度δxwe978-7-111-44528-9-Chapter04-372.jpg为平均源项强度。如果将978-7-111-44528-9-Chapter04-373.jpg取近似值978-7-111-44528-9-Chapter04-374.jpg,其中,T0Pt时刻点P的温度值,TPtt时刻点P的温度值。则式(4.11.6)左端积分可写为


事实上,这里温度对时间的偏导数978-7-111-44528-9-Chapter04-376.jpg的近似相当于一阶向后差分,也可考虑采用高阶差分近似。对于式(4.11.6)右端扩散项界面值的计算,若采用中心差分,结合式(4.11.7)的结果,有


为计算式(4.11.8)右端扩散项的时间积分,需给出结点温度TPTETW随时间的变化关系,而这一变化关系是不知道的。通常的处理方法是利用t时刻的温度,如T0P等,以及tt时刻的温度,如TP等,由它们加权组合构成该时间间隔内的平均温度,然后积分计算,即


式中,θ=0~1,从而关于TP的时间积分IT可写为


θ=0时,意味着用t时刻的温度T0P作为平均温度;当θ=1时,意味着用tt时刻的温度TP作为平均温度,当978-7-111-44528-9-Chapter04-380.jpg时,意味着t时刻和tt时刻的温度有相当的权重,在以上三种情况下,即


同理,可计算关于TETW的时间积分。利用上述积分结果,代入式(4.11.8)并将全式除以SΔt,可得


按结点温度值排列整理,有


TPTETW的系数归一化处理,可得

aPTP=aW[θTW+(1-θT0W]+aE[θTE+(1-θT0E]+[a0P-(1-θaW-(1-θaE]T0P+b(4.11.13)

式中,978-7-111-44528-9-Chapter04-384.jpg978-7-111-44528-9-Chapter04-385.jpg978-7-111-44528-9-Chapter04-386.jpgaP=θaW+aE)+a0Pb=QΔx

离散方程的具体形式取决于权因子θ的值。当θ=0时,只有方程式(4.11.13)右端旧时刻t的结点温度值T0PT0ET0W被用来计算新时刻tt的结点温度值TP,这时的计算格式称为显式格式。当0<θ≤1时,新时刻的结点温度值也被用于求解TP,此时的计算格式称为隐式格式。其中,当θ=1时的格式称为全隐格式,978-7-111-44528-9-Chapter04-387.jpg时的格式称为CrankNicolson格式(简称CN格式)。下面简要讨论θ=0,θ=1和978-7-111-44528-9-Chapter04-388.jpg978-7-111-44528-9-Chapter04-389.jpg时的离散方程的具体形式。

2.显式计算格式

显式计算格式中源项可线性化处理为b=Q0+QPT0P,此时将θ=0代入方程式(4.11.13),可得非稳态扩散问题的显式离散方程为

aPTP=aWT0W+aET0E+[a0P-(aW+aE-QP)]T0P+Q0 (4.11.14)

式中,978-7-111-44528-9-Chapter04-390.jpg978-7-111-44528-9-Chapter04-391.jpgaP=a0P978-7-111-44528-9-Chapter04-392.jpg

方程式(4.11.14)右端只包含前一时间层的温度值,因此左端TP可按时间步向前推进解出。按有限差分理论,这种格式属于向后差分时间近似,计算精度只有一阶截差。按照离散方程有界性的要求,方程式(4.11.14)中所有系数应为正值。因此应有(a0P-aW-aE)>0。若λ为常数,并且采用均匀网格系统,即δxWP=δxPE=Δx,则上述条件可写成



式(4.11.15)对显式格式的计算时间步长Δt的最大值给出了一个相当严格的限制。这将导致实际计算时为提高计算精度而花费巨大的代价,因为最大可能时间步长随着网格空间尺度的减小而减小。因此,显式格式并不适合于计算一般情况下的非稳态问题,但当计算时间步长满足式(4.11.15)的要求时,将显式格式用于计算简单扩散问题还是有效的。

3.CrankNicolson格式

978-7-111-44528-9-Chapter04-395.jpg代入方程式(4.11.13),并将源项线性化处理b=Q0+QPT0P/2,可得非稳态热传导问题CrankNicolson格式离散方程。


式中,


从方程式(4.11.16)可以看出,下一时间步有多个结点温度值出现在方程式中。因此,在每一时间步必须同时求出所有结点温度值,故称为隐格式。尽管对于978-7-111-44528-9-Chapter04-398.jpg978-7-111-44528-9-Chapter04-399.jpg的隐式格式,包括CrankNicolson格式,计算是无条件稳定的,但从方程系数有界性要求考虑,为保证所有系数为正值,源项为零时,T0P的系数应满足



这一时间步长限制只比显式格式时间步长限制稍有放松,对计算的空间和时间尺度的要求仍然较严。本质上,CN格式是对时间中心差分,计算精度可达二阶截差。因此当Δt足够小且满足式(4.11.17)时,CN格式可获得比显式格式计算结果更高的精度。

4.全隐格式

θ=1,源项作线性化处理b=Q0+QPTP时,由方程式(4.11.13)可得全隐格式非稳态热传导问题离散方程,即

aPTP=aWTW+aETE+a0PT0P+Q0 (4.11.18)

式中,


方程式(4.11.18)两端都出现下一时刻的温度,因此求解时要先给出初始温度分布T0。在tt时刻求解,其结果再赋予T0,然后进行时间推进,下面将通过算例来说明求解过程。

从式(4.11.18)中可看出,所有系数保持正值,因此,全隐格式对任意时间步长Δt都是无条件稳定的,但计算精度只有一阶截差,为保证计算精度,还是应选择较小的时间步长。全隐格式由于无条件稳定和收敛性好,被广泛用于各种非稳态问题的求解过程中。

【例4.11.1】一无限大薄板,初始状态为均匀温度200℃,在某一时刻t=0,板东侧面温度突然降至0℃,西侧面保持绝热。板厚L=0.02m,导热系数λ=10W/(m·K),ρc=10×106J/(m3·K)。试分别采用显式格式和全隐格式,选择合理的时间步长,计算t=40s时板的温度分布。

【解】定解问题为

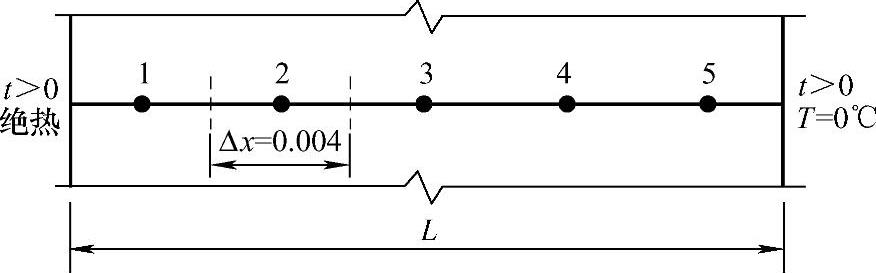

将计算区域划分为5个相等的控制容积,每个控制容积长Δx=L/5=0.004m,如图4.11.1所示。


图4.11.1 计算域网格划分

(1)采用显式格式计算

本例内结点2~结点4的离散方程为式(4.11.14),结点1和结点5为边界结点,需特殊处理。

对于结点1,控制容积西侧界面绝热,因此穿过此界面的热流为零。据此物理意义修正方程式(4.11.11),有θ=0,978-7-111-44528-9-Chapter04-405.jpgλw=0,于是,有


或(www.daowen.com)


对于结点5,当t>0时东侧界面温度TB为常数,离散方程成为


所有结点的控制容积离散方程统可写为

aPTP=aWT0W+aET0E+[a0P-(aW+aE-QP)]T0P+Q0

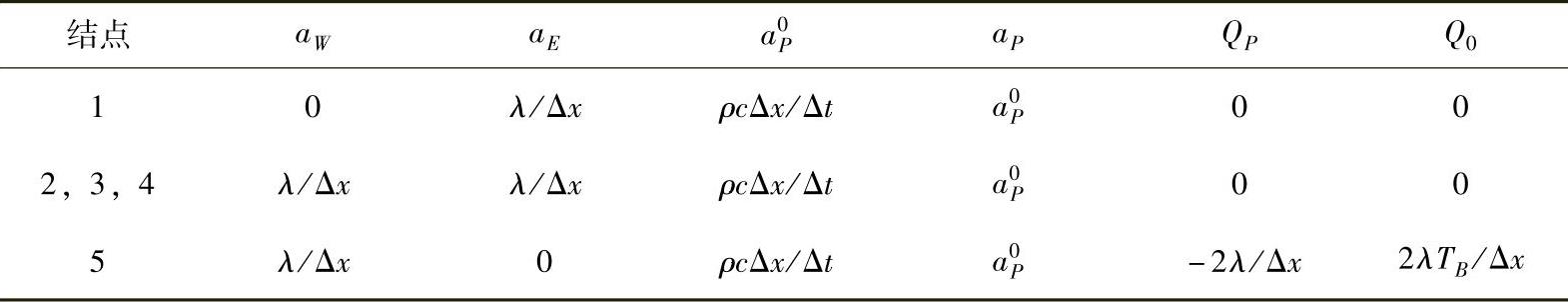

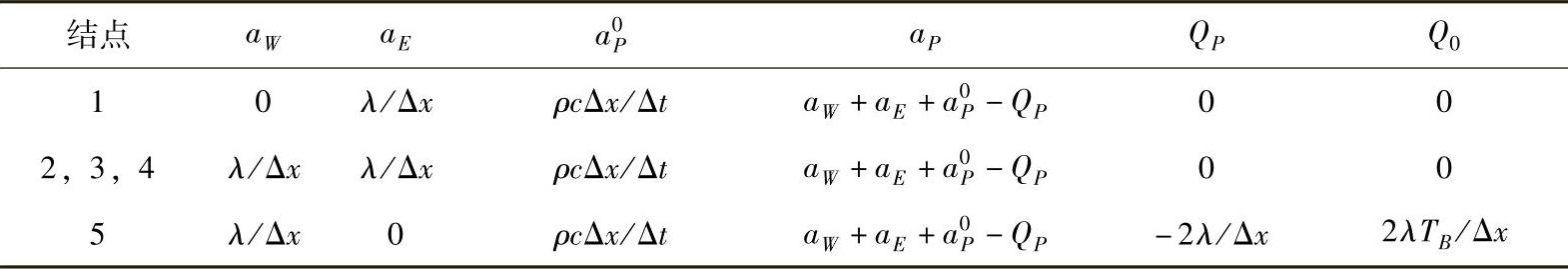

式中各结点的系数见表4.11.1。

4.11.1 离散方程系数


显式格式稳定计算时间步长极限值为


若取Δt=2s,则978-7-111-44528-9-Chapter04-411.jpg978-7-111-44528-9-Chapter04-412.jpg,将这些数据及TB=0代入方程式(4.11.4),可得各结点离散方程。

对于结点1,有

200TP=25T0E+175T0P

对于结点2,3和结点4,有

200TP=25T0W+25T0E+150T0P

对于结点5,有

200TP=25T0W+125T0P+50T0B

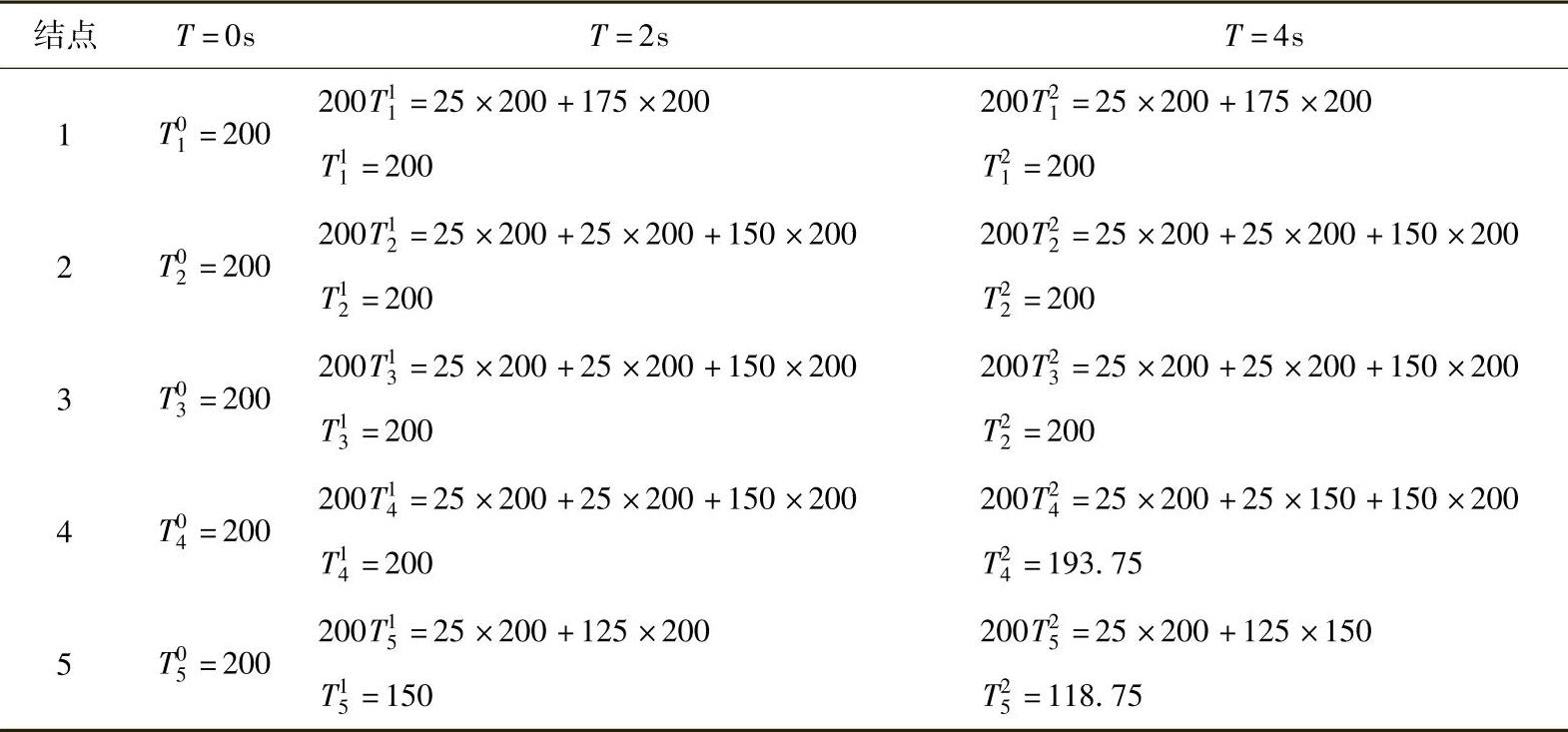

求解此方程组可得所希望的结果,前三个时间步的计算过程列于表4.11.2中。

4.11.2 离散方程系数


在表4.11.2的中α,下脚标α表示结点号,上角标β表示时间步,计算过程尽管不复杂,但比较繁琐,需编程上机计算。

若将时间步长加大到Δt=8s时,978-7-111-44528-9-Chapter04-414.jpg仍为2500,978-7-111-44528-9-Chapter04-415.jpg978-7-111-44528-9-Chapter04-416.jpg

对于结点1,有

50Tp=25T0E+25T0P

对于结点2,3和结点4,有

50TP=25T0W+25T0E

对于结点5,有

50TP=25T0W-50T0P+50TB

通过编程上机计算可得,Δt=8s的数值计算结果精度低,并产生振荡,因此,时间步长的减小可有效地提高数值计算结果的精度。

(2)采用全隐格式

内结点2,3和结点4的全隐格式离散方程为式(4.11.18),边界结点的控制容积积分需特殊处理。我们将边界条件代入方程式(4.11.11),可得

对于结点1,有


对于结点5,有


离散方程的标准形式仍为

aPTP=aWTW+aETE+a0PT0P+Q0

式中各结点的系数见表4.11.3。

4.11.3 离散方程系数


尽管全隐格式对任意时间步长都是无条件稳定的,但为了保证计算精度,希望采用尽可能小的时间步长,这里取Δt=2s,于是


对于结点1,有

225TP=25TE+200T0P

结点2,3和结点4,有

250TP=25TW+25TE+200T0P

对于结点5,有

275TP=25TW+200T0P+50TB

由于TB=0,整理可得下列方程组


可以看到,方程组中每一个方程都包含有未知的邻点温度,而显式格式方程中只包含前一时间层解出的温度,因此,直接由代数方程组可求出本时间层任一点温度。全隐格式必须在每一时间层求解方程组,上一时间层的温度值只用于计算方程组右端项,因此,求解过程更费时。当时间步长较大时,例如,若本例题取Δt=8s,显式格式数值解的精确度差且产生振荡,而全隐格式的数值解则比较接近精确解,这表明了全隐格式的突出优点,即可以“容忍”较大的时间推进步长。但是应强调一点,步长过大将影响计算结果的精度。因此在可能的条件下,还是应选择尽可能小的时间步长计算,以上工作请读者自行完成。

5.高维非稳态扩散问题全隐格式

全隐格式无条件稳定,计算精度也较高,因此是求解一般非稳态扩散问题的推荐算法。一维非稳态扩散问题全隐格式可推广到高维扩散问题计算中。

三维非稳态扩散问题的控制方程为


对其在控制容积中积分并仿照一维问题推导过程,可得下述离散方程

aPϕP=aWϕW+aEϕE+aSϕS+aNϕN+aTϕT+aBϕB+a0Pϕ0P+Q0 (4.11.21)

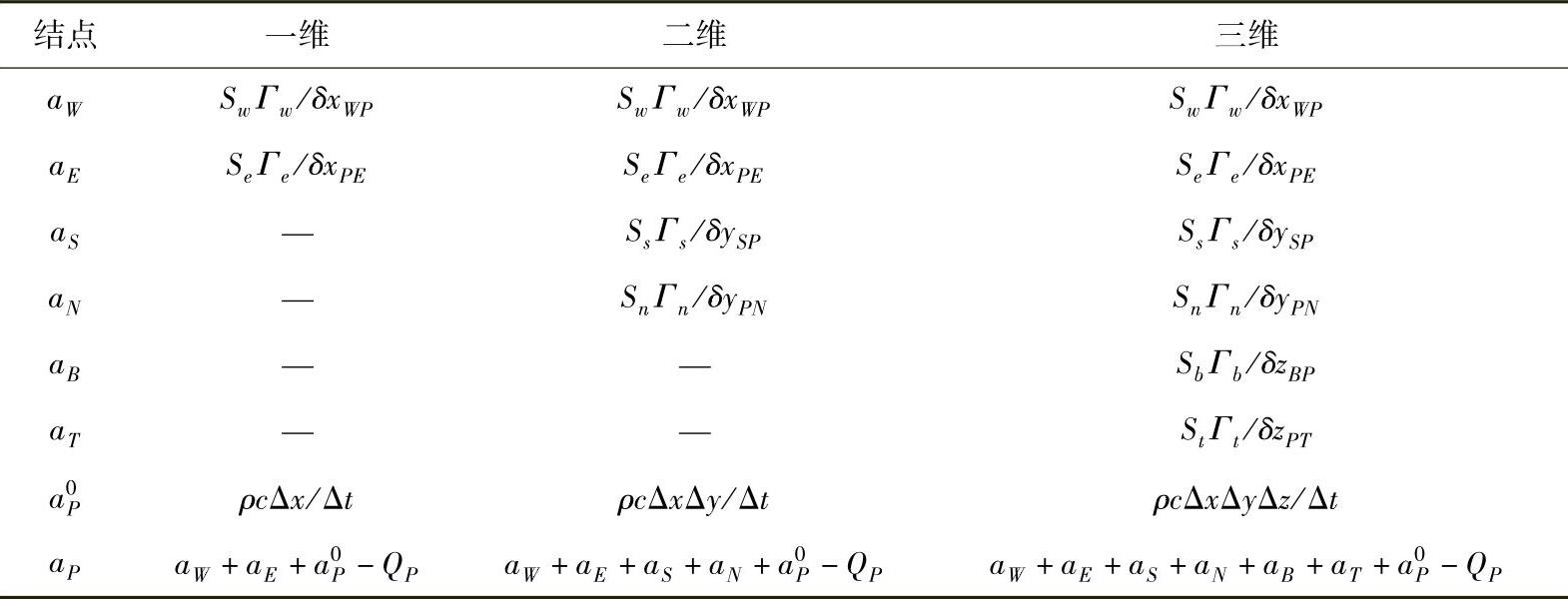

式中,978-7-111-44528-9-Chapter04-423.jpg,各系数的值见表4.11.4。

4.11.4 对流扩散问题离散方程系数


对式(4.11.21)右端的离散与扩散问题一样,只是等号左端与时间有关,在离散后出现与时间有关的项a0Pϕ0P,主结点场变量系数的计算式中也只多一项a0P
