为克服中心差分格式不具备对流输运特性的缺点并提高计算精度,人们相继提出了各种改进的差分格式。

1.一维上风差分格式

中心差分格式取上下游结点值的算术平均,而上风差分在计算控制容积界面上的场变量ϕ或其他参数值时,恒取上游结点处的值。

由无源对流扩散问题方程式(4.5.5)


Se=Sw时,有

Feϕe -Fwϕw=DeϕE-ϕP)-DwϕP-ϕW) (4.8.1)

当流动为正方向时,ue>0,uw>0,Fe>0,Fw>0,上风差分取控制容积界面值为

ϕwWϕeP (4.8.2)

则离散方程式(4.8.1)成为

FeϕP -FwϕW=DeϕE-ϕP)-DwϕP-ϕW) (4.8.3)

按结点场变量排列,可得

Dw+De+FeϕP=Dw+FwϕW+DeϕE

[(Dw+Fw+De+Fe-Fw)]ϕP=Dw+FwϕW+DeϕE (4.8.4)

当流动为负方向时,ue<0,uw<0(Fe<0,Fw<0),上风差分取控制容积界面值为

ϕwPϕeE (4.8.5)

则离散方程式(4.8.1)成为

FeϕE -FwϕP=DeϕE-ϕP)-DwϕP-ϕW

[Dw+De-Fe+Fe-Fw)]ϕP=DwϕW+De-FeϕE (4.8.6)

将两种流动方向离散方程式(4.8.4)和式(4.8.6)的系数做归一化处理,可写成我们熟悉的通用格式

aPϕP=aWϕW+aEϕE (4.8.7)

式中,

aW=Dw+max{Fw,0},aE=De+max{0,-Fe},aP=aW+aE+Fe-Fw

从上述推导过程中可看出,上风差分格式只改变了对流项的差分格式,使之具有输运特征,而对扩散项的计算仍采用中心差分格式。

【例4.8.1】用上风差分格式重新计算例4.5.1。(1)u=0.1m/s,(2)u=2.5m/s,采用5点粗糙网格离散。

【解】求解域的离散网格如图4.5.3所示,此时有

Fw=Fe=F=ρuDw=De=D=Γ/δx

对于内部结点2,3和结点4,其离散方程由式(4.8.7)表示。对于边界结点1,将上风差分格式应用于对流项,有

FeϕP -FAϕA=DeϕE-ϕP)-DAϕP-ϕA) (4.8.8)

对于边界结点5,有

FBϕP -FwϕW=DBϕB-ϕP)-DwϕP-ϕW) (4.8.9)

对于边界结点,还有

DA=DB=2Γ/δxFA=FB=F

于是,得到(www.daowen.com)

aPϕP=aWϕW+aEϕE+Q0 (4.8.10)

式中,aP=aW+aE+(Fe-Fw)-QP


D=Γ/δx

各离散方程系数由表4.8.1列出。

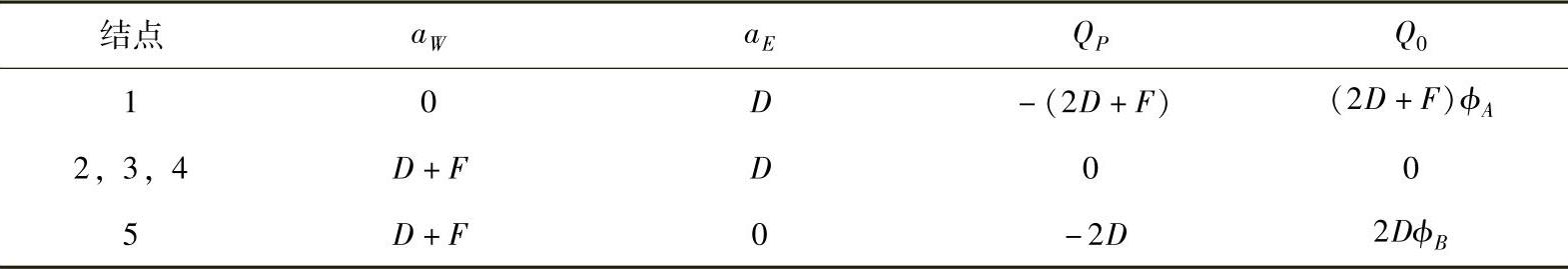

4.8.1 离散方程系数


(1)第一种计算工况

u=0.1m/s,F=ρu=0.1,D=Γ/δx=0.1/0.2=0.5,Pe=F/D=0.2,由此得到表4.8.2中的离散方程系数。

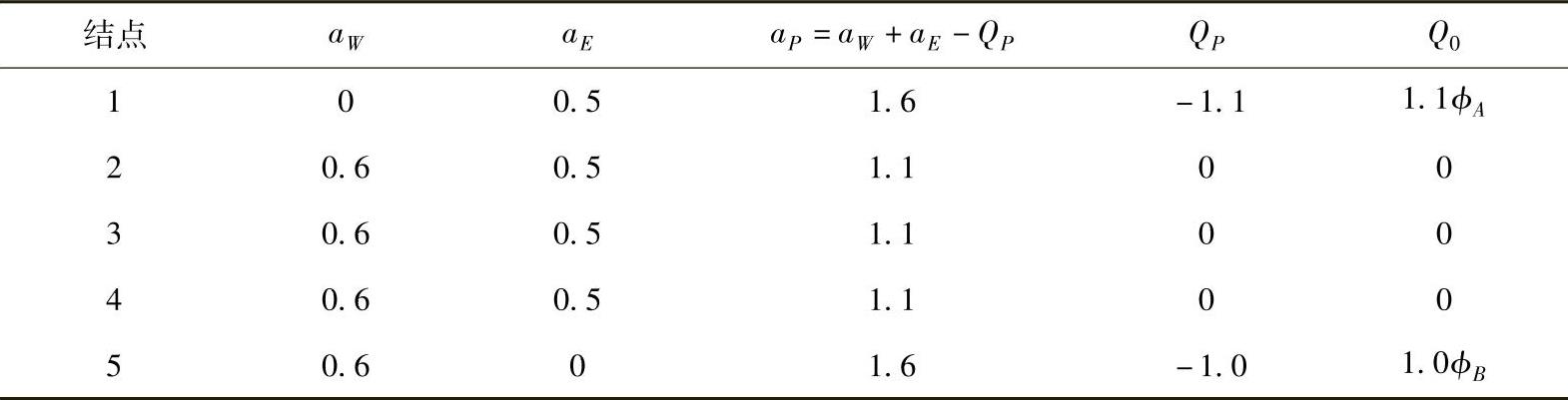

4.8.2 离散方程系数


ϕA=1,ϕB=0代入,解此离散方程可得


解析解与数值解的计算结果比较列于表4.8.3。

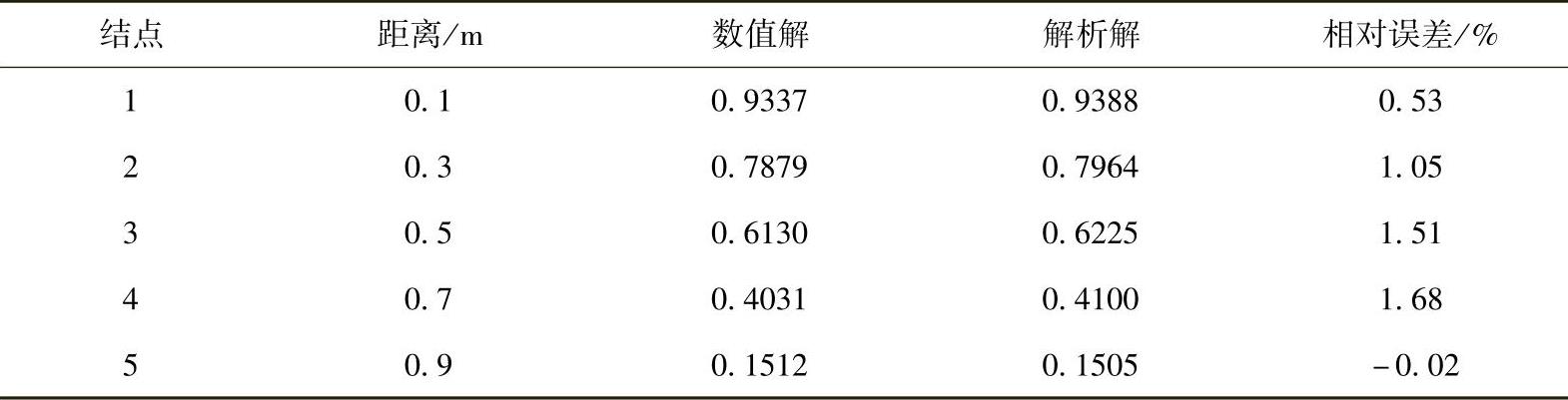

4.8.3 解析解与数值解对比


(2)第二种计算工况

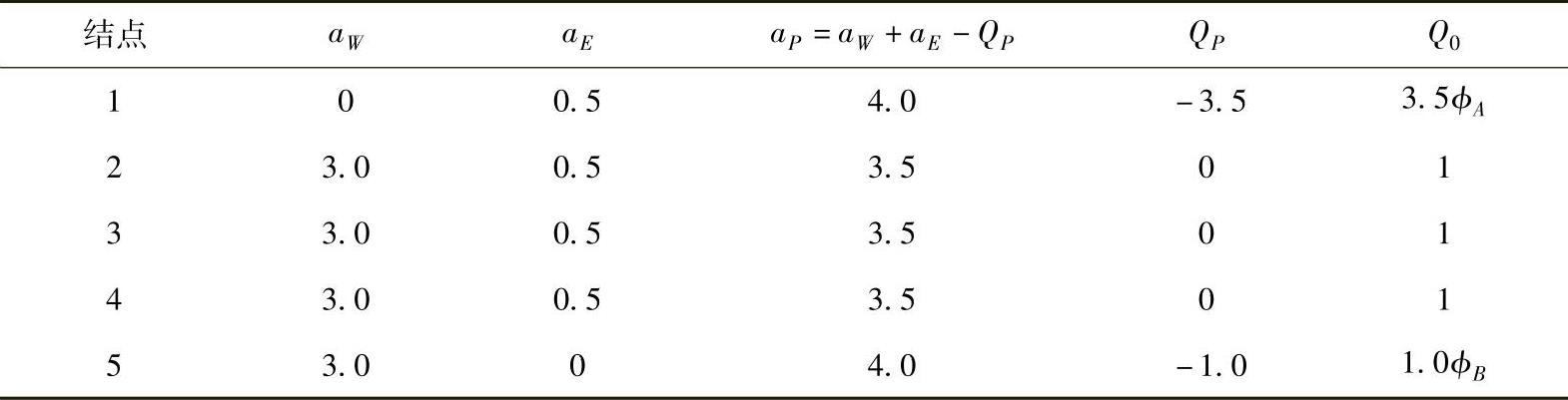

u=2.5m/s,F=ρu=2.5,D=Γ/δx=0.1/0.2=0.5,Pe=5,离散方程各项系数如表4.8.4所列。

4.8.4 离散方程系数


A=1,B=0代入,解离散方程可得


解析解与数值解的计算结果比较列于表4.8.5中。

4.8.5 解析解与数值解对比


从计算结果可以看出,对于第二种计算工况,是中心差分格式不能得到合理结果,而采用上风差分格式则可得到较为合理的解,这显示了上风差分格式在有较强对流输运状况时的计算优势。

2.多维上风差分格式

高维情况下上风差分计算格式的离散方程可写为

aPϕP=aWϕW+aEϕE+aSϕS+aNϕN+aBϕB+aTϕT+Q0 (4.8.11)

aP=aW+aE+aS+aN+aB+aT+ΔF-QP (4.8.12)

方程中各系数计算式列于表4.8.6。

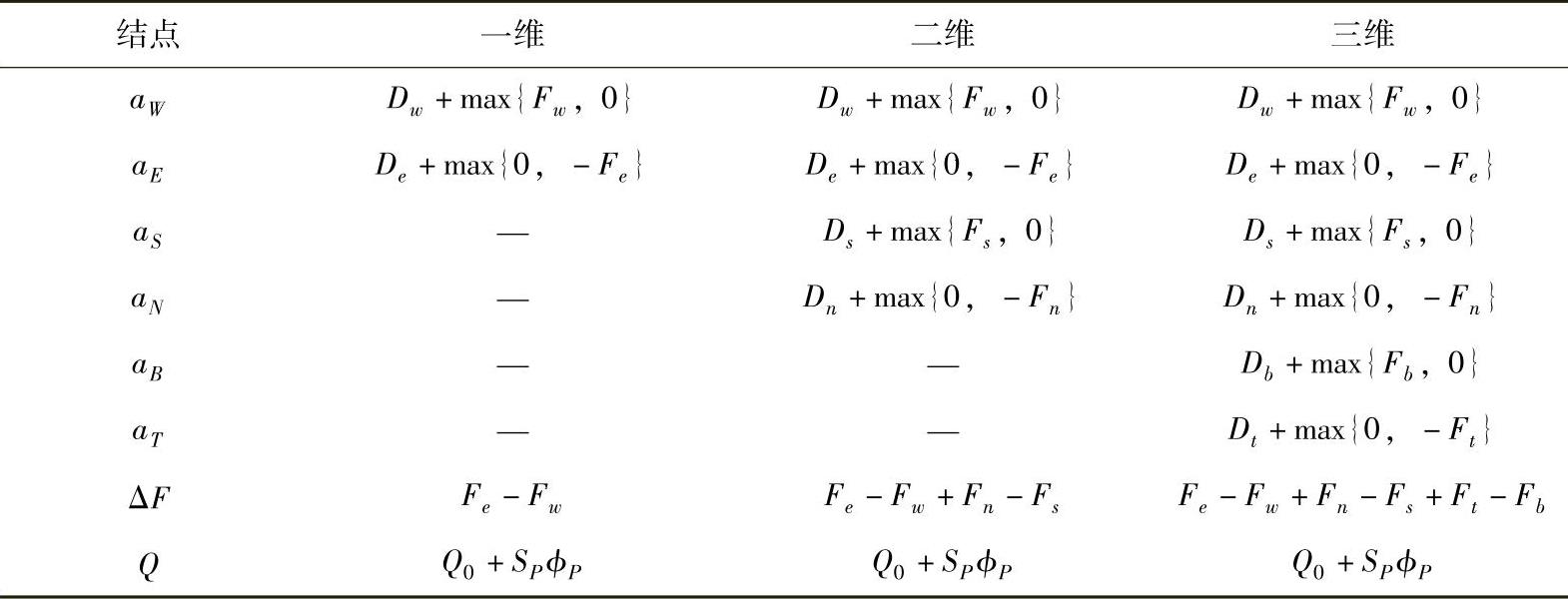

4.8.6 上风格式离散方程系数


3.上风差分格式的特点

在计算控制容积界面处变量值时上风差分格式是协调的,即相邻控制容积公共界面的输运变量相等,因此离散方程守恒。上风差分离散方程所有系数为正,当流动满足连续性方程时ΔF=0,因此,aP=∑anb-QP成立,离散方程的系数矩阵对角占优,满足有界性的要求,计算结果不会出现振荡或不收敛的情况。上风差分格式考虑了流动的方向性,微分方程的输运特征被保留下来。上风差分格式可看成一种向后差分,按差分理论计算只有一阶精度。另外,上风差分格式在对流扩散问题中,对扩散项永远采用中心差分,也就是说无论对流强度多大,扩散输运总是存在的。从前面的输运性讨论中可知,随着网格Pe数的增大,对流输运强度增强,扩散输运强度减弱。当Pe数很大时,若仍保持扩散输运强度不变,必然会给计算带来误差,这在计算流体力学和计算传热学中称为假扩散,上风差分格式引起的假扩散问题会带来不利影响。
