如图1－38所示。CTP－Ⅱ型古埃磁天平结构是由电磁铁、稳流电源、数字式毫特斯拉计和数字式电流表、分析天平和照明等部件构成。该仪器主要技术指标参考如下：

磁极直径：　40mm

磁隙宽度：　0～40mm

磁场稳定度：　优于0.01h－1

励磁电流工作范围：　0～10A

励磁电流工作温度：　＜60°

功率总消耗：　约300W

1.磁场

仪器的磁场由电磁铁构成，磁极材料用软铁，使励磁线圈中无电流时，剩磁为最小（数字显示0.00±0.0001）。磁极端为双截锥的圆锥体，极的端面须平滑均匀，使磁极中心磁场强度尽可能相同。磁极间的距离连续可调，便于实验操作。

(www.daowen.com)

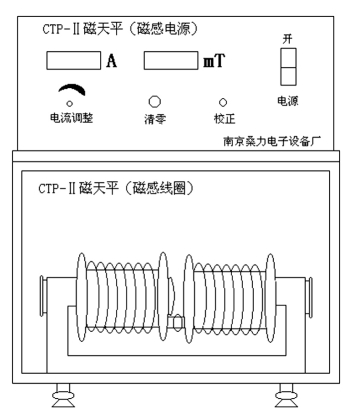

图1－38　磁天平结构图

2.稳流电源

励磁线圈中的励磁电流由稳流电源供给。电源线路设计时，采用了电子反馈技术，可获得很高的稳定度，并能在较大幅度范围内任意调节其电流强度。

3.分析天平

CTP－Ⅱ型古埃磁天平需自配分析天平。在做磁化率测量中，常常配以半自动电子天平。在安装时需做些改装，将天平左边盘底托盘拆除，改装一根细铁丝。在铁丝中点系一根细的尼龙线，线从天平左边托盘处孔口穿出，经下端连接一只和样品管口径相同的橡皮塞，以连接样品管用。

4.样品管

样品管由硬质玻璃管制成，内径Φ1cm，高度12cm，样品管底部是平底，且样品管圆而均匀。测量时，用纤维线将样品管垂直悬挂于天平盘下。注意样品管底部应处于磁场中部（注：电子天平底部带挂钩），样品管为逆磁性，可按式（1－30）予以校正，并注意受力方向。

金属或合金物质可做成圆柱体直接在磁天平上测量；液体样品则装入样品管测量；固体粉末状物质要研磨后再均匀紧密地装入样品管中测量。古埃磁天平不进行气体样品的测量。微量的铁磁性杂质对测量结果影响很大，故制备和处理样品时要特别注意防止杂质的沾染。
