1.光学部分

仪器的光学部分由望远镜系统与读数系统二个部组成（见图1－31）。

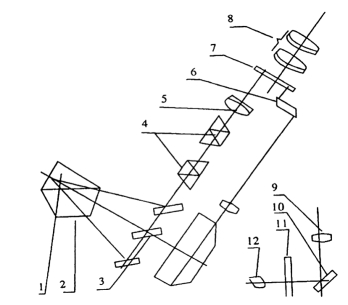

图1－31　阿贝折射仪光学组成

1.进光棱镜；2.折射棱镜；3.摆动反光镜；4.消色散棱镜组；5.望远物镜组；6.平行棱镜；7.分划板；8.目镜；9.读数物镜10.反光镜；11.刻度板；12.聚光镜。

进光棱镜1与折射棱镜2之间有一微小均匀的间隙，被测液体就放在此空隙内。当光线（自然光或白炽光）射入进光棱镜1时便在其磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经过折射棱镜2产生一束折射角均大于入射角的光线。由摆动反射镜3将此束光线射入消色散棱镜组4，此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是获得一可变色散来抵消由于折射棱镜对不同被测物体所的色散。再由望远镜5将此明暗分界线成像于分划板7上，分划板上有十字分划线，通过目镜8能看到如图1－32上半部所示的像。

光线经聚光镜12照亮刻度板11，刻度板与摆动反射镜3连成一体，同时绕刻度中心作回转运动。通过反射镜10、读数物镜9、平行棱镜6将刻度板上不同部位折射率示值成像于分划板7上（见图1－32下半部所示的像）。

(www.daowen.com)

图1－32

2.结构部分

仪器的结构见图1－33、图1－34。其中底座14为仪器的支承座，壳体17固定在其上。除棱镜和目镜以外全部光学组件及主要结构封闭于壳体内部。棱镜组固定于壳体上，由进光棱镜、折射棱镜以及棱镜座等结构组成，两只棱镜分别用特种黏合剂固定在棱镜座内。5为进光棱镜座，11为折射棱镜座，两棱镜座由转轴2连接。进光棱镜能打开和关闭，当两棱镜座密合并用手轮10锁紧时，二棱镜面之间保持一均匀的间隙，被测液体应充满此间隙。3为遮光板，18为四只恒温器接头，4为温度计，13为温度计座，可用乳胶管与恒温器连接使用。1为反射镜，8为目镜，9为盖板，15为折射率刻度调节手轮，6为色散调节手轮，7为色散值刻度圈，12为照明刻度盘聚光镜。
