1.定义文件名

GUI：Utility Menu|File|Change Jobname

弹出对话框，在输入栏中输入“Adapt”，单击OK。

2.定义单元和材料常数

（1）定义单元

GUI：Main Menu|Preprocessor|Element Type|Add/Edit/Delete

弹出对话框，单击Add，在弹出对话框的左边选择Solid，然后在右边选择Quad 8node183单元，单击OK。

（2）定义单元关键字

在单元类型对话框中，单击Options按钮，设置关键字K3为带厚度的平面应力（Plane strsw/thk）。单击OK。

（3）定义实常数

GUI：Main Menu|Preprocessor|Real Constants|Add/Edit/Delete

在弹出的对话框中单击Add，在弹出的对话框中选择单元类型PLANE782，单击OK，在弹出的对话框中输入0.005。

（4）定义单元材料常数

GUI：Main Menu|Preprocessor|Material Props|Material Models

弹出对话框，单击Structural|Liner|Elastic|Isotropic,又弹出一个输入材料属性的对话框，输入EX=2.08E11，PRXY=0.28，单击OK。

3.建立模型

（1）建立矩形

GUI：Main Menu|Preprocessor|Modeling|Create|Areas|Rectangle|By Dimensions

在弹出的对话框中输入X1=0，X2=1.2，Y1=0和Y2=0.4，单击OK。

（2）建立圆形

GUI：Main Menu|Preprocessor|Modeling|Create|Areas|Circle|Solid Circle

在弹出的对话框中输入WPX=0.7，WPY=0.2，Radius=0.04，单击OK。

（3）进行布尔减法

GUI：Main Menu|Preprocessor|Modeling|Operate|Booleans|Subtract|Areas

弹出拾取对话框，拾取矩形，单击Apply，然后拾取圆形，单击OK。

4.网格划分

（1）打开网格划分工具面板

GUI：Main Menu|Preprocessor|Meshing|MeshTool(www.daowen.com)

打开网格划分工具面板。

（2）设置单元尺寸

选择网格划分工具面板的Size Controls中的Global的Set，在弹出的对话框的SIZE选项中输入0.06，单击OK。单击网格划分工具面板中的Mesh按钮，弹出拾取对话框，单击Pick All。

5.设置分析类型

GUI：Main Menu|Solution|Analysis Type|New Analysis

在弹出的对话框中选中Static，含义为进行静力学问题求解。

6.定义边界条件

（1）定义位移约束

GUI：Main Menu|Preprocessor|Loads|Define Loads|Apply|Structural|Displacement|On Lines

弹出拾取对话框，用鼠标拾取模型的左L4，单击Apply，在弹出的对话框中的DOFs to be constrained的选项中选择ALL，其他保持默认设置，单击OK。

（2）定义拉伸应力

GUI：Main Menu|Solution|Define Loads|Apply|Structural|Pressure|On Lines

弹出拾取对话框，拾取模型右端线L2，单击OK，在弹出的对话框中输入Load PRES value=-40E6，单击OK。

7.开始求解

GUI：Main Menu|Solution|Solve|Adaptive Mesh

弹出自适应网格划分求解器，在求解器中输入求解次数（Number of solutions）为7，能量误差（STARGT）为3%，最小单元改变因子（Min.size change factor）为0.1，最大单元改变因子（Max.size change factor）为5，单击OK。

8.后处理

（1）查看等效应力

GUI：Main Menu|General Postproc|Plot Results|Contour Plot|Nodal Solu

弹出节点求解数据（Contour Nodal Solution Date）对话框，选择Nodal Solution|Stress|von Mises stress，单击OK，如图29-3所示。

（2）查看位移

GUI：Main Menu|General Postproc|Plot Results|Contour Plot|Nodal Solu

弹出节点求解数据（Contour Nodal Solution Date）对话框，选择Nodal Solution|DOF Solution|Displacement vector sum，在比例因子选项中设置AutoCalculated为自动计算比例，单击OK，如图29-4所示。

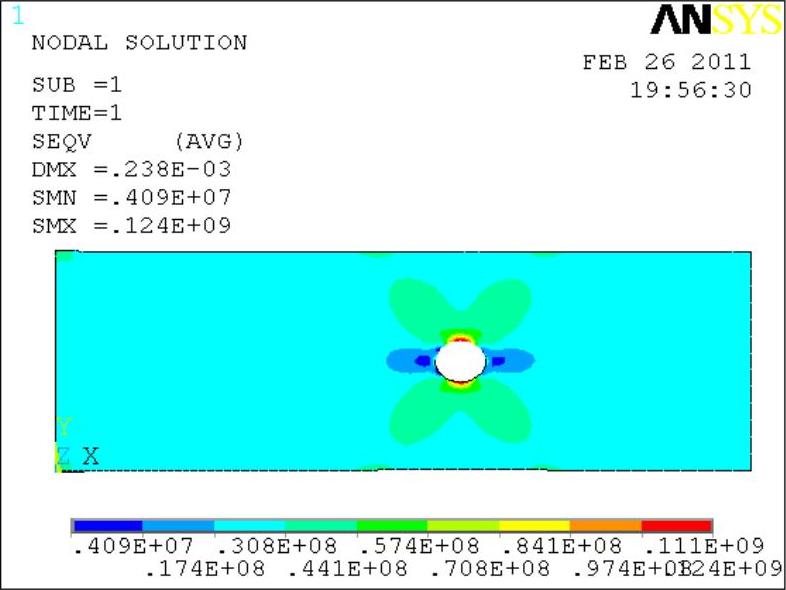

图29-3 模型的等效应力云图

图29-4 模型的位移云图
