1.定义位置、事件和载荷的最大数目

默认情况下，疲劳计算最多包括5个节点位置，10个事件，每个事件中3个载荷。如果需要，可以通过下面的命令来设置较大的规模（即较多的位置、事件和载荷）。

命令：FTSIZE

GUI：Main Menu|General Postproc|Fatigue|Size Settings

2.定义材料的疲劳性质

为了计算各种耗用系数，以及为了包含简化弹塑性效应，必须定义材料的疲劳性质。在疲劳计算中，感兴趣的材料性质有如下几种。

S-N曲线：应力幅[（Smax-Smin）/2]-疲劳循环次数的关系曲线。ASMES-N曲线考虑了最大平均应力的影响。如果需要，应把输入的S-N曲线进行调节以便考虑平均应力强度效应。如果不输入S-N曲线，那么对于各种可能的应力状态的组合，应力幅将降序排列，但不计算耗用系数。

命令：FP

GUI：Main Menu|General Postproc|Fatigue|Property Table|S-N Table

Sm-T曲线：设计应力强度值—温度曲线。如要考虑检查应力范围是否进入塑性，就必须定义该曲线。

命令：FP

GUI：Main Menu|General Postproc|Fatigue|Property Table|Sm_T Table

弹塑性材料参数M和N（应变强化指数）。只在需要使用简化的弹塑性准则时，才输入M、N。这些参数可以从ASME规范中获得。

命令：FP

GUI：Main Menu|General Postproc|Fatigue|Property Table|Elas-plas Par(www.daowen.com)

下述例子说明了用于输入疲劳材料性质的FP命令的使用方法：

3.定义应力位置和应力集中系数

下面的选项允许用户显式地定义疲劳计算中关心的节点位置、该位置的应力集中系数，以及在该位置的一个短的标题（可用20个字母）。

命令：FL

GUI：Main Menu|General Postproc|Fatigue|Stress Locations

注意：不是所有的疲劳分析都需要使用FL命令。如果使用FS、FSNODE或FSSECT等命令（见下），则疲劳节点位置是自动定义的。假使在建模时包含有足够细的网格，则所计算的应力是准确的，因此不必指定应力集中系数SCFs（但是如果考虑表面影响、尺寸影响和腐蚀影响，则仍然需要指定SCFs）。在计算疲劳时如果只需要考察一个位置，则可以省略标题。假使定位明确，或是不需要应力集中系数和标题，则可完全不使用FL命令。

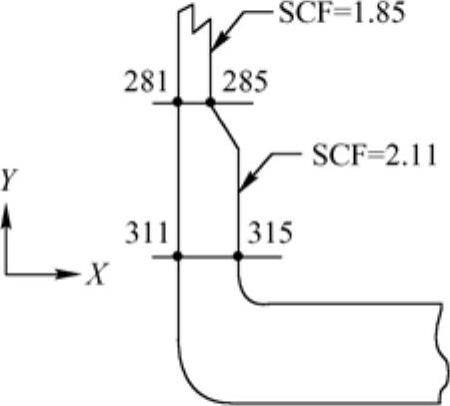

这里给出了在一个圆柱筒分析中应用FL命令的例子，如图28-1所示。整体坐标Y轴为旋转轴。在不同璧厚交界处的外壁给出了应力集中系数SCFs（针对轴向线性应力）。

FL,1,281,,,,Line 1 at inside

FL,2,285,,1.85,,Line l at outside

FL,3,311,,,,Line 2 at inside

FL,4,315,,2.11,,Line 2 at outside

图28-1 圆柱壁上的应力集中系数
