ANSYS13.0入门实战:热接触模拟结果

时间:2023-10-23 理论教育 版权反馈
【摘要】:热接触模拟支持下面的热接触特性。外部通量仅对接触面和目标面有贡献。对于一个较大的TCC值,界面之间的温度不连续将趋于消失,由此产生一个良好的热接触。在热接触分析中用户应该使用快速热瞬态求解器。KEYOPT=5或6,粘结接触或初始粘结接触。

ANSYS13.0入门实战:热接触模拟结果

可以应用面-面接触单元,结合热-结构耦合场实体单元,来模拟在接触面之间的热传导。为了激活结构自由度和热自由度,要设置KEYOPT(1)=1。

热接触模拟支持下面的热接触特性。

●两个接触面之间的热接触传导。

●从一个“自由面”到周围,或两个小间隙分离面之间的热对流(“近场”对流)。

●从一个“自由面”到周围,或两个小间隙分离面之间的热辐射(“近场”辐射)。

●由摩擦耗散而产生的热。

●热通量输入。

1.热接触行为与接触状态

每个接触对可覆盖一个或多个热接触特性。激活哪个特性取决于接触状态。

●闭合接触:热接触传导在两个接触面间传热。

●摩擦滑动:摩擦耗散能量,在接触面和目标面上生成热。

近场接触:考虑了接触面和目标面之间的热对流和热辐射。外部通量对接触面有贡献。

自由面接触:考虑了接触面和周围之间的热对流和热辐射。外部通量仅对接触面和目标面有贡献。

2.自由热表面

如果要模拟自由表面热对流、自由表面热辐射或施加了热流值的表面,用户可定义自由热表面。自由热表面可以是一个接触面而无相应的目标面(即无目标单元的接触对),也可以设置目标单元类型定义的KEYOPT(3)=1来定义一个自由热表面。在设置了这个KEYOPT时,只要检测到接触张开,就要考虑自由表面辐射和对流。这种情况下,在接触面和目标面之间无对流或辐射热传递。

3.目标面上的温度

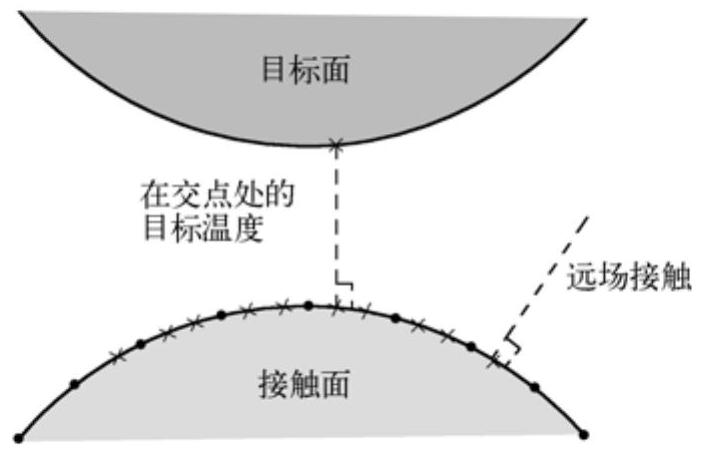

对于界面热传导、近场热传导或近场辐射,需要求解接触面和目标面的温度。在目标表面和接触检测点法线之间的交点上的温度代表目标温度。控制节点上的温度代表整个刚性目标面上的温度(如果存在控制节点),如图16-21所示。

4.传导模拟

为了考虑接触面与目标面之间的热交换,用户需要通过一个实常数表来指定热接触传导系数TCC。用户可以用表格输入把TCC定义为接触压力(压力表)、接触检测点温度(温度表)、时间和接触检测点位置(X,Y,Z表)的函数。为了模拟存在小间隙的两个面之间的接触传导,应用KEYOPT(12)=4或5来定义“绑定接触”或“不分开接触”选项。


图16-21 目标温度

两个接触面之间的热传导通过下式定义:

q=TCC×(Tt-Tc) (16-5)

其中,q为单位面积上的热流量;TCC为热接触传导系数;TtTc分别是接触目标单元接触点和接触面上的接触点温度。

TCC可以通过实常数进行定义,通过使用表格选项可以被定义为温度[(Tc+Tt)/2]、压力和位置的函数。

如果发生接触,一个很小的TCC值会产生一些不良的接触,并且温度在界面之间发生了间断。对于一个较大的TCC值,界面之间的温度不连续将趋于消失,由此产生一个良好的热接触。

然而当不存在接触时,则在两个界面之间没有热传递。

为了模拟存在间隙的两个界面的热传导问题,用户需设置关键字KEYOPT(12)=4或5去定义接触状态为绑定接触或不分裂接触。在热接触分析中用户应该使用快速热瞬态求解器。为了满足求解要求,用户要对接触单元做如下设置。

KEYOPT(1)=2,只有温度一个自由度。

KEYOPT(12)=5或6,粘结接触或初始粘结接触。

在热接触分析中,用户应该使用快速瞬态求解选项,为了使用快速瞬态求解功能,应该进行如下设置。

KEYOPT(1)=2,设置只有一个温度自由度。

KEYOPT(12)=5或6,设置接触状态为总是粘结接触或初始粘结接触。(www.daowen.com)

注意:在热接触模拟中只有唯一的实常数(即TCC),它可以使用时间和温度函数。在接触面两侧可以使用不同的网格。

5.对流模拟

为了模拟对流热交换,用户必须应用SFE命令指定热对流系数CONV。CONV可以是一常数(只允许均匀的)或是通过表格输入的作为温度、时间、位置的函数。对于自由面对流,用户必须通过SFE命令或下列菜单指定体积温度。

GUI:Main Menu|Solution|Define Loads|Apply|Thermal|Convection|On Elements|Uniform

6.辐射模拟

(1)为了模拟辐射热交换需要指定的下列数值之一:

1)通过材料特性定义热辐射系数EMIS。

2)通过实常数定义Stefan-Boltzman常数SBCT。如果这个值未定义,将不包括辐射效应。

3)偏量温度TOFFST。如按华氏度或摄氏度来定义数据,必须用TOFFST命令指定一个温度偏量值,操作方法如下。

GUI:Main Menu|Preprocessor|Loads|Analysis Type|Analysis Options

4)辐射观察系数RDVF。通过实常数定义,仅用于近场辐射,默认为1。它可定义为温度、间隙距离、时间、位置的函数用表格输入。对于远场辐射,RDVF设置为0,并忽略用户指定的值。其他自由表面条件使用用户指定的RDFV。

5)环境(外界)温度。它仅用于自由辐射,以KVAL=2和CONV为表格参数,用SFE命令输入(这与自由表面对流模拟中的体积温度相同)。

(2)使用SBCT和RDVF

当接触张开时,通过辐射进行热量传递。传导方程:

q=RDVF×EMIS×SBCT[(Te+TOFFST)4-(Tc+TOFFST)4] (16-6)

其中,TOFFST为偏移绝对零度的温度值;EMIS为表面辐射率;SBCT为Stefan-Boltzman常数;RDVF为形状系数t(默认值1)。使用表格可以把RDVF定义为温度,间隙距离、时间和位置的函数。

对于近场辐射,当接触面和目标面在垂直方向存在相交并且间隙距离小于pinball半径时,Te为相交处目标面的温度。在辐射模拟中假设在两个表面间隙的法向发生辐射传热。通过把RDVF定义为间隙函数,用户可以考虑几何形状对辐射传热的影响。对于一般的辐射问题,使用辐射求解器进行求解。

7.摩擦生热的模拟

(1)背景

为了模拟摩擦耗散能量的热生成,用户应当执行瞬态热-结构耦合分析。如果用户希望的话,可以应用TIMINT,STRUC,OFF命令关闭结构自由度上的瞬态效应。但是,必须包括热自由度上的瞬态效应,这需要如下二个实常数。

1)FHTG,转换成热的摩擦耗散能量(默认为1.0)。

2)FWGT,接触面和目标面之间热分布的权重系数(默认为0.5)。

(2)使用FHTG和FWGT

在模拟热-结构耦合的问题中,通过下式定义摩擦耗散率:

q=FHTG×τ×V (16-7)

其中,τ为等效摩擦应力V为滑动率;FHTG为摩擦耗散能转换成热量的比例系数。默认值为1,并且也可以作为实常数进行输入。对于FHTG=0情况应该输入一个很小的值,如果用户输入了0,那么程序将采用默认值。

在接触面和目标面上摩擦耗散能的计算公式为:


其中,qC为接触面上的摩擦耗散能;qT为目标面上的摩擦耗散能;FWGT为在接触面和目标面之间热量分配权重因子,可以作为实常数输入默认为0.5。对于FWGT=0的情况,应该输入一个很小的值,如果用户输入了0,那么程序将采用默认值。

8.外部热通量模拟

用户可以通过SFE命令给接触单元施加热通量。只能施加均匀热通量。热通量不能施加于目标单元。然而,对于近场接触,外部热通量施加于接触面,将贡献到目标单元。

对于自由热表面,如目标单元的KEYOPT(3)=1,外热通量仅施加于接触侧。对于一个给定的接触单元,必须指定CONV和HFLUX二者之一(但不是二者)。然而,用户可以定义两个不同的接触对:一个模拟对流,一个模拟热通量。
