常用非线性材料本构关系简介

时间:2023-10-23 理论教育 版权反馈
【摘要】:图15-17说明了这种材料选项的典型显示。图15-16 包辛格效应图15-17a)双线性随动强化 b)多线性随动强化2.双线性各向同性强化选项这一选项与多线性各向同性强化MISO选项相似,只是用双线性曲线代替多线性曲线。MISO选项可包括20个不同的温度曲线,每条曲线可以有最多100个不同的应力-应变点。用户还可以把MISO选项与HILL选项组合来模拟各异性塑性及各向同性强化,以及与RATE选项组合以模拟率相关粘塑性。

常用非线性材料本构关系简介

1.双线性随动强化(BKIN)选项

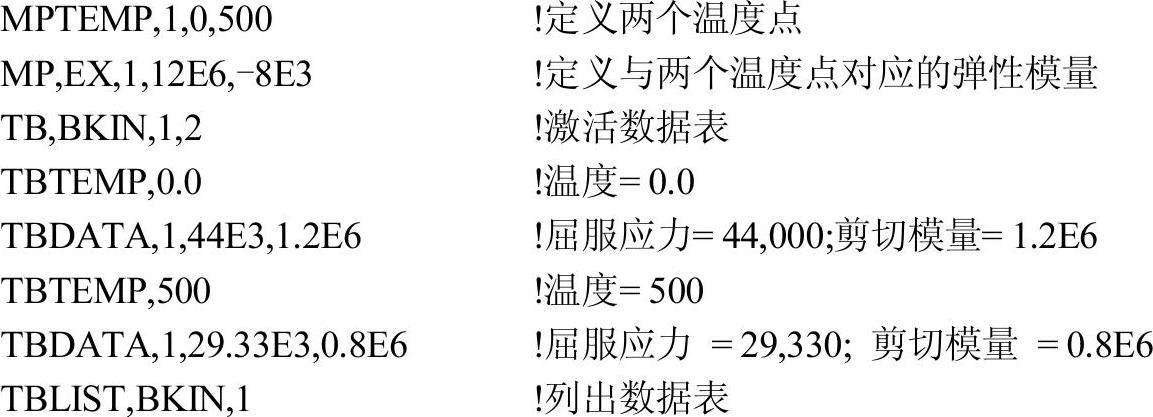

该选项假设总应力范围等于屈服应力的两倍,以包括包辛格效应(见图15-16)。对于服从Von Misses屈服准则的一般小应变分析,建议用这一选项。不应该应用于大应变分析。用户可以用BKIN和HILL选项组合来模拟各向异性随动强化塑性。应力-应变-温度数据的示例如下。图15-17说明了这种材料选项的典型显示(TBPLOT)。

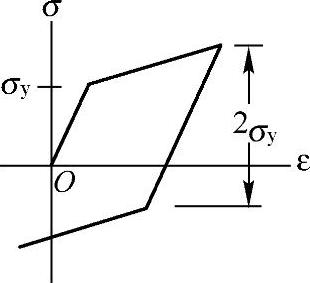

图15-16 包辛格效应

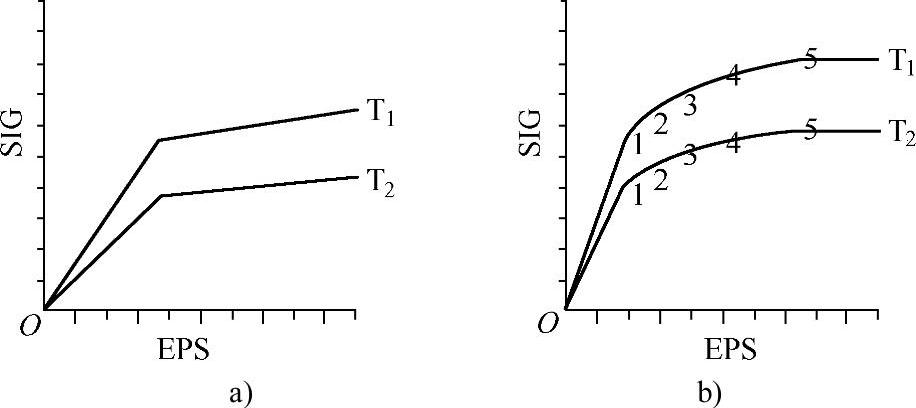

图15-17

a)双线性随动强化 b)多线性随动强化

2.双线性各向同性强化(BISO)选项(www.daowen.com)

这一选项与多线性各向同性强化MISO选项相似,只是用双线性曲线代替多线性曲线。其输入类似于双线性随动强化选项,只是现在TB命令要应用BISO标号。这一选项通常对大应变分析较佳。用户可以把这一选项与非线性随动强化(CHABOUCHE)选项组合,以定义材料的各向同性强化行为。用户也可以把这一选项与HILL选项组合来模拟各向异性塑性及各向同性强化,或与RATE选项组合以模拟率相关粘塑性。

3.多线性各向同性强化(MISO)选项

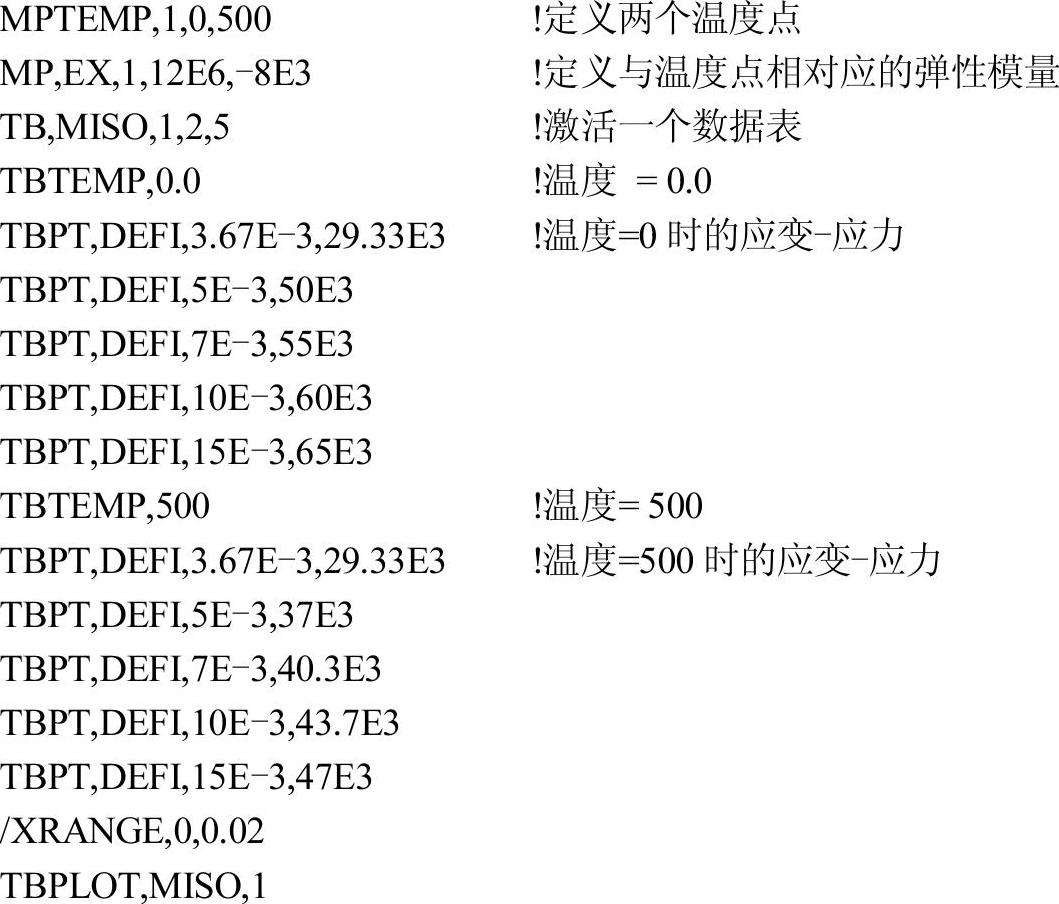

这一选项应用VonMises屈服准则以及各向同性工作强化的假定。这个选项不建议用于周期载荷或高度非比例历史载荷的小应变分析。但可应用于大应变分析。MISO选项可包括20个不同的温度曲线,每条曲线可以有最多100个不同的应力-应变点。在各条曲线上,应变点可以不同。用户可以把这个选项与非线性随动强化(CHABOCHE)选项组合,以模拟周期强化或弱化。用户还可以把MISO选项与HILL选项组合来模拟各异性塑性及各向同性强化,以及与RATE选项组合以模拟率相关粘塑性。在MKIN选项的示例中的应力-应变-温度曲线可以作为多线性各向同性强化材料的输入,方法如下:


4.Drucker-Prager(DP)选项

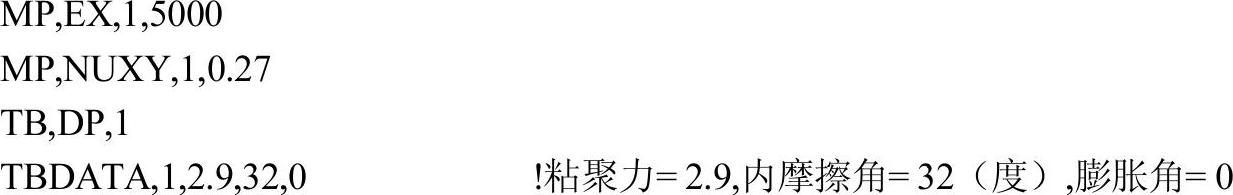

这一选项用于颗粒状(摩擦)材料,如土、岩体、砼(混凝土)等,并利用圆锥面来近似Mohr-Coulomb定律。
