ANSYS13.0:求解控制设置

设置求解控制涉及定义分析类型、分析选项以及载荷步设置。执行完全法瞬态动力学分析,可以使用求解控制对话框进行这些选项的设置。求解控制对话框提供大多数结构完全法瞬态动力分析所需要的默认设置,即用户只需要设置少量的必要选项。完全法瞬态动力分析建议采用求解控制对话框,本节将详细进行介绍。

如果完全瞬态动力分析需要初始条件,必须在分析的第一个载荷步进行,然后反复利用求解控制对话框为后续荷步设置载载荷步选项。

如果不喜欢使用求解控制对话框(Main Menu|Solution|Analysis Type|Sol"n Control),仍然可以沿用标准ANSYS求解命令及其对应的菜单路径(Main Menu|Solution|Unabridged Menu|option)。

1.使用求解控制对话框

选择菜单路径Main Menu|Solution|Analysis Type|Sol"n Control,就可弹出求解控制对话框。下面将详细讲述求解控制对话框各页片夹中的选项。

2.使用基本页片夹

求解控制对话框包含5个页片夹,各页片夹中可以分组设置控制选项,并将大多数基本控制选项设置在第一个页片夹中,其他页片夹用来提供更高级的控制选项。通过各页片夹,可以轻松控制求解的过程。图14-2给出了瞬态求解的Basic选项卡

打开求解控制对话框,基本页片夹总是处于激活状态的,只包含了ANSYS分析所需要设置的最少选项。如果基本页片夹已经满足控制要求,其他高级选项只有默认状态不符合求解控制要求时才需要进一步进行调整。一旦单击任何页片夹中的OK按钮,所有求解控制对话框中的选项设置都将定义到ANSYS数据库中,同时关闭求解控制对话框。


图14-2 瞬态求解Basic面板

在瞬态动力学中,这些选项的特殊考虑有如下几点。

1)当设置分析选项(Analysis Options)时,如果执行一个新分析时希望忽略大位移效应(如大变形、大转角和大应变),就应选择小位移瞬态(Small Displacement Transient)。如果希望考虑大变形或大应变,就应选择大位移瞬态(Large Displacement Transient)。如果希望重启动一个失败的非线性分析,再如前面完成了一个静态预应力分析或完全法瞬态动力分析,然后希望继续下面的时间历程计算,就可以选择重启动当前分析(Restart Current Analysis)。

2)当设置时间控制(Time Control)时,记住该载荷步选项可以基于结构的响应增大或减小积分时间步长。使用Time at end of loadstep设置载荷步计算的时间结束,使用Autotime stepping设置自动时间步类型,对于多数问题,建议打开自动时间步长与积分时间步长的上下限。通过时间增量(Time increment)和计算子步数量(Number of substeps)指定积分步长上下限,有助于限制时间步长的波动范围,默认值为不打开自动时间步长。Number of substeps和Time increment是载荷步选项,用于指定瞬态分析积分时间步长。积分时间步长是运动方程时间积分中的时间增量。时间积分增量可以直接或间接指定(即通过子步数指定)。时间步长的大小决定求解的精度:它的值越小,精度就越高。使用时应当考虑多种因素,以便计算出一个好的积分时间步长,详情参见积分时间步长章节。

3)当设置文件输出(Write Items to Results File)时,应记住下面的注意事项。

在完全法瞬态动力分析时,默认状态下只有最后子步(时间点)写入结果文件(Jobname.RST),为了将所有子步写入,需要设置所有子步的写入频率(Write every substep)。同时,默认时只有1000个结果序列能够写入结果文件。如果超过这个数目,程序将认为出错终止。使用命令/CONFIG,NRES可以增大限制数。

3.使用瞬态页片夹

利用瞬态页片夹可以设置其中的瞬态动力选项。有关设置这些选项的具体信息,可以打开求解控制对话框,选择瞬态页片夹,在其中查看,如图14-3所示。(www.daowen.com)

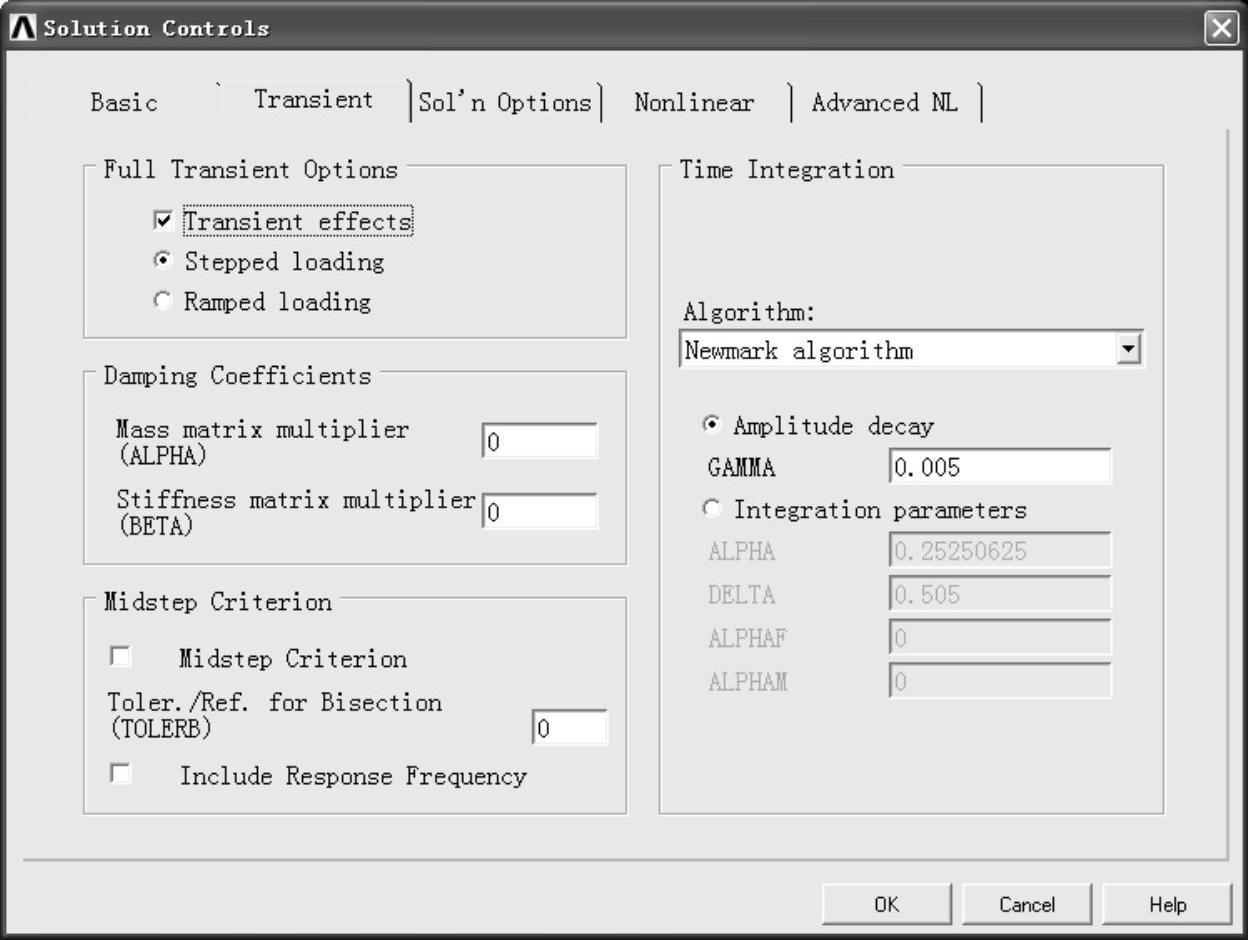

图14-3 瞬态求解的Transient面板

(1)设置瞬态分析完全法选项(Full Transient Options)

1)设置瞬态效应或时间积分效应(Transient effects),勾选后表示考虑瞬态效应,不勾选表示关闭瞬态效应。

2)设置载荷类型

阶跃载荷(Stepped loading)和斜坡载荷(Ramped loading)

(2)设置阻尼系数(Damping Coefficients)

质量阻尼(ALPHAD)和刚度阻尼(BETAD)是动力载荷步选项,用于指定阻尼。大多数结构中都存在某种形式的阻尼,必须在分析中进行考虑。

(3)设置时间积分(Time Integration)方法

求解方法为Newmark方法和HHT方法,通过设置振幅阻尼因子(Amplitude decay)或积分参数来控制算法。默认值为采用恒定的平均值加速度积分算法。

4.使用求解选项页片夹

求解选项页片夹用于完全法瞬态分析的具体设置中一致。

5.使用非线性页片夹

非线性页片夹选项用于完全法瞬态分析的具体设置。

6.使用高级非线性页片夹

除弧长法选项外,其他高级非线性页片夹选项均可以用于完全法瞬态分析,设置方法与静力分析完全一致。
