有限元分析ANSYS13.0观察结果

时间:2023-10-23 理论教育 版权反馈
【摘要】:表13-3 PSD分析结果数据组织结构(续)注意:如果只定义了节点PSD激励,第2载荷步的结果将是空的。在POST1后处理器中观察结果的步骤如下。1)用SET命令将想要观察的结果数据读入数据库。

有限元分析ANSYS13.0观察结果

随机振动分析的结果都将写入结果文件Jobname.RST,它包括如下信息。

模态分析结果中的扩展模态形状。

基础激励静力解(PFACT,,BASE命令)。

如果要求进行模态合并(PSDCOM命令),并且是利用PSDRES命令设置的,那么就有下列输出信息。

●1σ位移解(位移、应力、应变、力)。

●1σ速度解(速度、应力速度、应变速度、力速度)。

●1σ加速度解(加速度、应力加速度、应变加速度、力加速度)。

1σ为截取高斯分布的1倍方差

先在POST1后处理器中观察上述信息,然后在POST26处理器中计算响应PSD。

1.在POST1后处理器中观察结果

在观察结果之前,先要了解结果文件中结果数据的结构,如下表13-3所示。

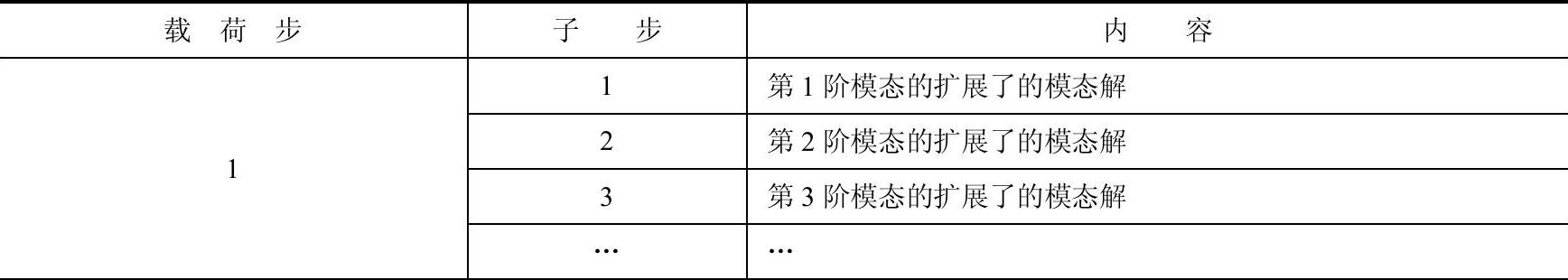

表13-3 PSD分析结果数据组织结构

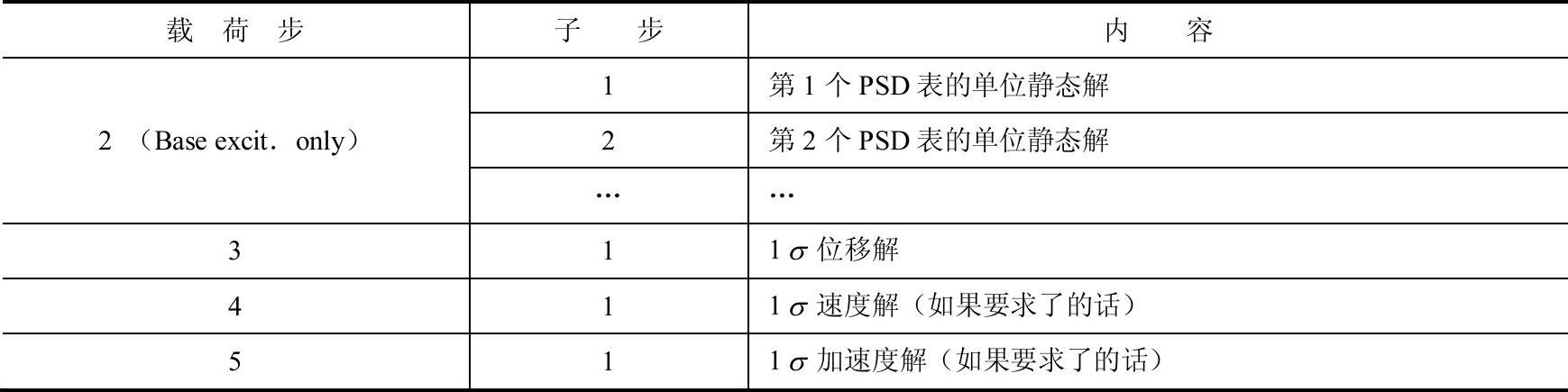

(续)


注意:如果只定义了节点PSD激励,第2载荷步的结果将是空的。同样,如果用PSDRES命令放弃了位移、速度或加速度的求解,对应的载荷步也将是空的。在功率谱密度分析时,将不生成载荷步3、4或5中超单元位移文件(DSUM)。

在POST1后处理器中观察结果的步骤如下。

1)用SET命令将想要观察的结果数据读入数据库。例如,要读入1σ位移解,执行如下操作。

命令:SET

GUI:Main Menu|General Postproc|Read Results|First Set

2)显示结果。使用SPRS分析中相同的选项来显示结果。

注意:在随机振动分析中,“应力”并不是实际的应力而是应力的统计值,由PLNSOL命令显示的节点平均应力可能是不合理的。

2.在POST26中计算响应PSD

已有了Jobname.RST和Jobname.PSD文件,用户就可以计算并显示响应PSD结果文件中的任何信息(位移、速度和加速度)。

计算响应PSD的步骤如下。

1)进入时间-历程后处理器。(www.daowen.com)

命令:/POST26

GUI:Main Menu|TimeHist PostPro

2)存储频率向量。NPTS是加在固有频率两边以使得频率向量变得"平滑"的频率点的数目(默认值是5)。频率向量保存为1。

命令:STORE,PSD,NPTS

GUI:Main Menu|TimeHistPostPro|Store Data

3)定义保存感兴趣结果的变量

命令:NSOL,ESOL和/或RFORCE

GUI:Main Menu|TimeHist PostPro|Define Variables

4)计算响应PSD并将其保存到一个指定变量,然后可用PLVAR命令来显示响应PSD。命令:RPSD

GUI:Main Menu|TimeHist PostPro|Calc Resp PSD

3.在POST26中计算协方差

用户可以通过如下方法计算结果文件中任意两个量之间的协方差。

1)进入时间-历程后处理器。

命令:/POST26

GUI:Main Menu|TimeHist PostPro

2)定义保存感兴趣结果的变量。

命令:NSOL,ESOL和RFORCE

GUI:Main Menu|TimeHist PostPro|Define Variables

3)计算每一个响应分量(相对或绝对响应)的大小,并保存到指定的对应变量中。然后,可以利用PLVAR命令来绘制伴(相对的)模态分布图,同时包含准静态和对总体协方差响应混合部分的分布。

命令:CVAR

GUI:Main Menu|TimeHist PostPro|Calc Covariance

4)获得协方差。

命令:*GET,NameVARI,n,EXTREM,CVAR

GUI:Utility Menu|Parameters|Get Scalar Data
