有限元分析:如何获得谱解

时间:2023-10-23 理论教育 版权反馈
【摘要】:如果施加压力功率谱密度,则应在模态分析时就施加压力。执行STAT命令可以显示功率谱密度表。1)Alpha(质量)阻尼命令:ALPHDGUI:Main Menu|Solution|Load Step Opts|Time/Frequence|Damping2)Beta(刚度)阻尼命令:BETADGUI:Main Menu|Solution|Load Step Opts|Time/Frequence|Damping3)恒定阻尼比命令:DMPRATGUI:Main Menu|Solution|Load Step Opts|Time/Frequence|Damping4)频率相关阻尼比命令:MDAMPGUI:Main Menu|Solution|Load Step Opts|Time/Frequence|Damping4.在节点上施加功率谱密度激励当指定值为1.0时,该节点就施加功率谱密度激励。命令:PSDRESGUI:Main Menu|Solution|Load Step Opts|Spectrum|PSD|CalcControls表13-2列出了所有可以获得的分析结果。

有限元分析:如何获得谱解

功率谱密度求解时,系统数据库必须包含模态分析结果数据,以及模态求解获得的下列文件:Jobname.MODE、Jobname.ESAV、Jobname.EMAT、Jobname.FULL(仅子空间法和BlockLanczos法有效)和Jobname.RST。

1.进入求解器(/SOLU命令)

命令:/SOLU

GUI:Main Menu|Solution

2.定义分析类型和分析选项

1)对于谱分析类型(SPOPT命令),选择功率谱密度(PSD)。

2)若对应力结果感兴趣,则打开应力计算开关(SPOPT命令设置为ON)。只有在扩展模态过程中要求过计算应力,这时才能计算由谱引起的应力。

3.定义载荷步选项

下面的选项适用于随机振动。

(1)谱数据

1)功率谱密度(PSD)类型。

命令:PSDUNIT

GUI:Main Menu|Solution|Spectrum|PSD|Settings

功率谱密度类型可以是位移、速度、力、压力加速度。在后面的第4步和第5步中将指定是基础激励还是节点激励。如果施加压力功率谱密度,则应在模态分析时就施加压力。

2)定义功率谱密度-频率二维表。

命令:PSDFREQ,PSDVAL

GUI:Main Menu|Solution|Load Step Opts|Spectrum|PSD|PSD vs Freq

PSDFEQ和PSDVAL命令用于定义功率谱密度-频率二维表。第6步将描述其他功率谱密度激励的施加方法。执行STAT命令可以显示功率谱密度表。

(2)阻尼(动力特性选项)

这里可以指定下列种类的阻尼:α阻尼(ALPHD命令)、β阻尼(BETAD命令)、恒定阻尼比(DMPRAT命令)和频率相关阻尼比(MDAMP命令)。注意,恒定阻尼比是利用DMPRAT命令指定给所有频率的。如果定义了多种阻尼,ANSYS将计算出对应每一频率的有效阻尼比。

注意:若在PSD分析中没有定义阻尼,即默认时将使用1%的DMPRAT。

1)Alpha(质量)阻尼

命令:ALPHD

GUI:Main Menu|Solution|Load Step Opts|Time/Frequence|Damping

2)Beta(刚度)阻尼

命令:BETAD

GUI:Main Menu|Solution|Load Step Opts|Time/Frequence|Damping

3)恒定阻尼比

命令:DMPRAT(www.daowen.com)

GUI:Main Menu|Solution|Load Step Opts|Time/Frequence|Damping

4)频率相关阻尼比

命令:MDAMP

GUI:Main Menu|Solution|Load Step Opts|Time/Frequence|Damping

4.在节点上施加功率谱密度(PSD)激励

当指定值为1.0时,该节点就施加功率谱密度激励。反之,指定值为0时,该节点的功率谱密度激励将被删除。激励的方向由D命令(施加基础激励)中UX、UY、UZ的符号或者F命令中FX、FY、FZ的符号来决定。对于节点激励,非1.0的值充当激励缩放系数。对于压力功率谱密度,引入模态分析中生成的载荷向量,也可以使用缩放系数。

注意,基础激励只能施加在模态分析中施加有约束的节点上。

命令:D、DK、DL或DA(施加基础激励);F或FK(施加节点激励);LVSCALE(施加压力PSD)

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Spectrum|Base PSD Excit|OnNodes

5.开始计算上述PSD激励缩放系数

在PFACT命令的TBLNO区域指定选用哪一个PSD表,Excit区域指定是对基础激励还是节点激励的计算。

命令:PFACT

GUI:Main Menu|Solution|Load Step Opts|Spectrum|PSD|Calculate PF

6.定义其他PSD激励

如果同一模型上有多个PSD激励,就按每一个功率谱密度表重复上面第3、4和5步的过程。然后根据实际情况确定各激励间的相关程度,恰当地选用下列命令。

命令:COVAL(共谱值);QDVAL(二次谱值);PSDSPL(空间关系);PSDWAV(波传播关系)

GUI:Main Menu|Solution|Load Step Opts|Spectrum|PSD|Correlation

在使用PSDSPL或PSDWAV命令时,PFACT命令的Parcor区域分别设置为SPATIAL或WAVE。对于多点基础激励,由于PSDSPL和PSDWAV间的关系可能会大大增加CPU的计算量,所以在使用PSDSPL和PSDWAV命令时,节点激励和基础激励输入必须是一致的。例如,FY不能施加到一个节点而FZ施加到另外一个节点时,节点激励和基础激励输入必须是一致的。PSDSPL和PSDWAV命令不能用于压力PSD分析。

7.设置输出控制项

该分析只有一条输出控制命令PSDRES,它定义写入结果文件的输出数据的数量和格式。可以计算出三种结果数据:位移解、速度解、加速度解,每一种解都可以是绝对值或对于基准值的相对值。

命令:PSDRES

GUI:Main Menu|Solution|Load Step Opts|Spectrum|PSD|CalcControls

表13-2列出了所有可以获得的分析结果。为了限制输入到结果文件的数据量,在模态扩展过程中执行OUTRES命令进行控制。执行命令OUTPR,NSOL,ALL将显示重要的模态协方差项的总列表。

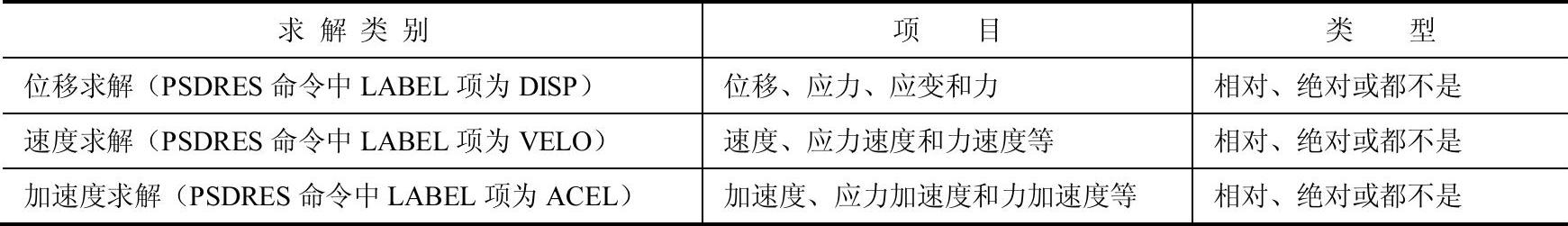

表13-2 PSD分析结果数据列表


8.开始求解计算(SOLVE命令)

命令:SOLVE

GUI:Main Menu|Solution|Current LS
