如何使用ANSYS13.0进行有限元分析以获得谱解

1.进入求解器

命令:/SOLU

GUI:Main Menu|Solution

2.定义分析类型及分析选项

(1)定义谱分析

命令:ANTYPE

GUI:Main Menu|Solution|Analysis Type|New Analysis|Spectrum

(2)定义单点谱分析类型

命令:SPOPT

GUI:Main Menu|Solution|Analysis Type|Analysis Options

在弹出的对话框中选择Single,单击OK。

(3)定义求解所需的扩展模态数

命令:SPOPT

GUI:Main Menu|Solution|Analysis Type|Analysis Options

选择足够的扩展模态数,使其足以覆盖单点响应谱所决定的频率范围,并足够表征结构的响应特性。求解的精度取决于所使用的模态数:数值越大,精度越高。如果要计算单元应力,SPOPT命令选项必须置为“YES”状态。

3.定义载荷步选项

对单点响应谱分析而言,如表13-1所示的选项是有效的。

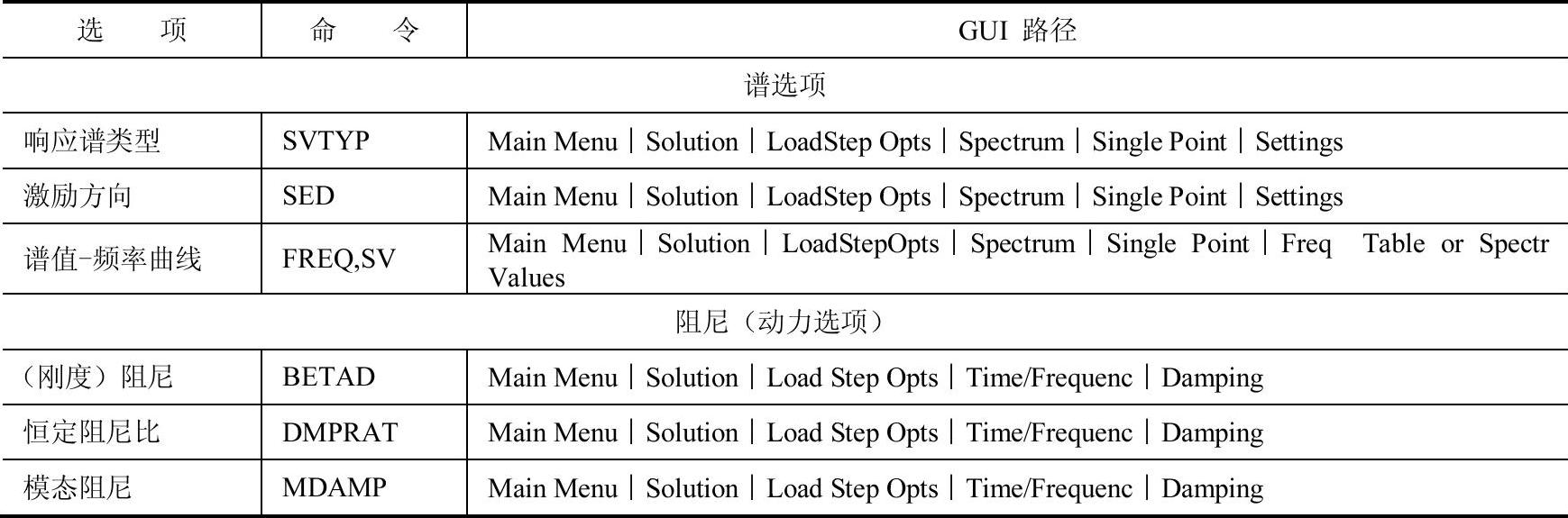

表13-1 载荷步选项


(1)响应谱的类型[SVTYPE](www.daowen.com)

谱的类型可以是位移、速度、加速度、力或PSD(功率谱密度)。除了力谱以外,所有谱都是地震谱,亦即它们都是假定作用于结构的基础上。力谱用F或FK命令定义于非基础节点上,方向通过FX、FY和FZ方向指定。PSD谱(SVTYPE,4)在内部被转换成位移响应谱,并被限定为平面窄带谱。

(2)激励方向[SED]

指定谱分析的载荷激励方向。

(3)谱值与频率的关系曲线[FREQ,SV]

SV和FREQ命令用于定义谱曲线,可定义一系列不同阻尼比的谱曲线。用STAT命令列表显示当前谱曲线的对应值。还可以用ROCK命令定义摆动谱。

(4)阻尼选项(动力分析选项)

如果指定多种阻尼,ANSYS程序将计算出对应每个频率的有效阻尼比。接着,对谱曲线取对数计算出与该有效阻尼比对应的谱值。如果不指定任何阻尼,程序将自动选用阻尼最低的谱曲线。

可以选用的阻尼有如下几种:

1)(刚度)阻尼[BETAD]:定义频率相关阻尼比。

2)恒定阻尼比[DMPRAT]:指定在所有频率上具有。恒定的阻尼比。

3)模态阻尼[MDAMP]:指定数值计算中的模态阻尼。

注意:材料相关阻尼比(MP,DAMP命令)可以选用,但只局限于模态分析。MP,DAMP命令还可以指定材料相关的恒定阻尼比(不是其他分析中选用的材料相关刚度阻尼)。

4.开始求解计算

命令:SOLVE

GUI:Main Menu|Solution|Solve|Current LS

求解的输出结果包括参与系数表。作为打印输出的一部分,参与系数表列出了参与系数、(基于最低阻尼比的)模态系数以及每阶模态的质量分布。模态系数乘以振型就是每阶模态的最大响应。用*GET命令提取模态系数后,将其作为SET命令中的一个比例系数来完成这个过程。若要获得更多的响应谱解,只要重复3、4步即可。注意:这时的求解结果不要写进原来的结果文件。

5.退出求解器

命令:FINISH

GUI:退出求解器
