扩展解是根据缩减解计算出在所有自由度上的位移、应力和力的解。这些计算只能按指定的频率和相位角进行。因此，在开始扩展过程前，应当先观察缩减解的结果（用POST26）并找到临界频率和相位角。

扩展过程并不是必须的。例如，如果主要关心的是结构上给定点的位移，那么缩减解就可以满足要求。而如果想确定非主自由度处的位移或者对应力解感兴趣，那么就必须进行扩展。应注意以下两点：

●缩减法求解过程中产生的.RFRQ，TRI，EMAT和ESAV文件都必须存在。

●数据库中应包含和缩减法求解过程所用模型一致的模型。

1.重新进入ANSYS求解器

命令：/SOLU

GUI：Main Menu|Solution

2.激活扩展过程及其选项

（1）激活扩展

命令：EXPASS

GUI：Main Menu|Solution|Analysis Type|ExpansionPass

在弹出的对话框中选择。

（2）指定扩展的解的数目

命令：NUMEXP，HREXP

GUI：Main Menu|Solution|Load Step Opts|ExpansionPass|Singe Expand|Range of Solu's弹出如图12-4所示的设置扩展求解对话框。

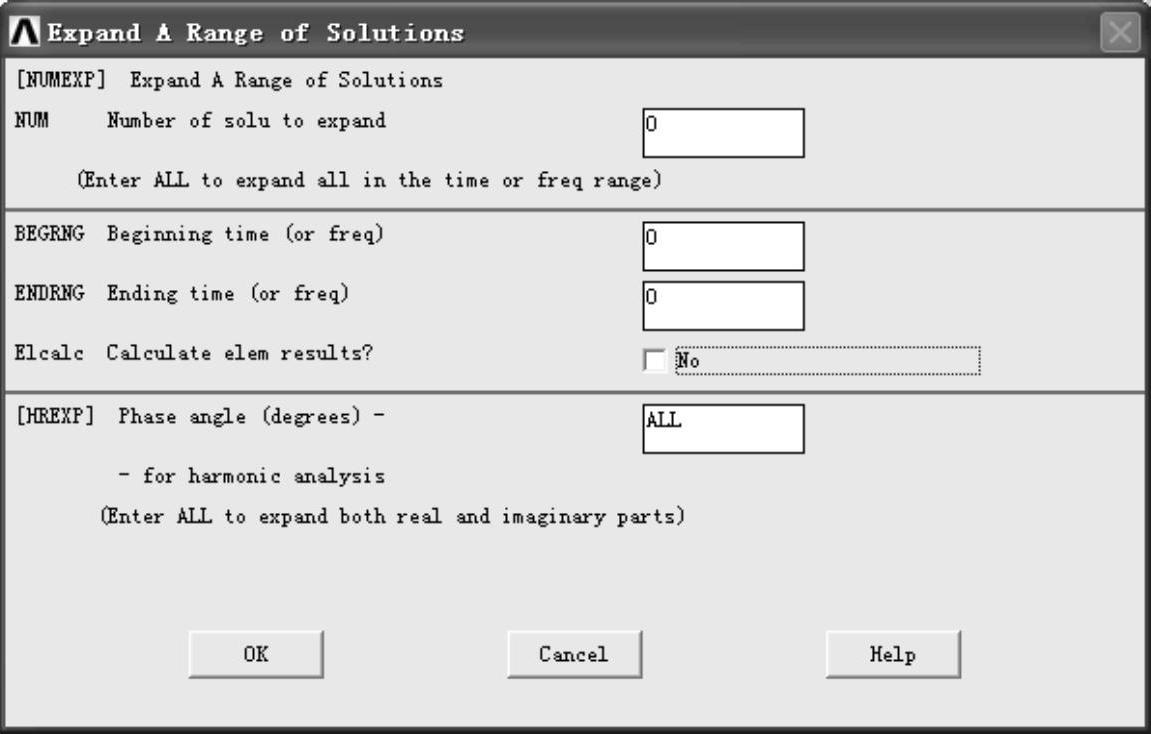

图12-4 扩展求解对话框

1）Number of solu to expand[NUMEXP,NUM]选项：指定要扩展的解的数目。此数是指在一个频率范围（下一选项指定）内均布的要扩展出的解的数目。如NUMEXP,4,1000,2000指定在频率范围1000Hz～2000Hz间扩展出4个解（即扩展在频率为1250Hz、1500Hz、1750Hz和2000Hz处的解）。

2）Beginning time/Endding time[NUMEXP,BEGRNG,ENDRNG]选项：指定扩展频率范围。如果不需要扩展出多个解，可以用EXPSOL指定要扩展的单一解（指定解对应的载荷步、子步号或对应的频率值）。

3）Calculate elem results？[NUMEXP,Elcacl]选项：如果对应力和力的计算不感兴趣可以关闭这一选项。默认情形下计算应力和力。

4）Phase Angle[HREXP]选项：如果在一个频率范围内要扩展多个解，建议对实部和虚部都进行扩展。这样，便可以很容易地在POST26中合并实部和虚部，以便观察位移、应力及其他结果的峰值。另外，如果扩展的是单一解，则可以用HREXP,angle指定峰值位移发生时的相位角。

（3）设置输出格式

命令：HROUT

GUI：Main Menu|Solution|Analysis Type|Analysis Options

该操作用于确定谐响应位移解如何在输出文件Jobname.OUT中列出。可以选择实部/虚部方式（默认）或振幅/相位角方式。(www.daowen.com)

3.指定载荷步选项

在谐响应扩展过程中唯一可用的载荷步选项是输出控制。

（1）Printed Output

设置在输出文件Jobname.OUT中要包含的结果数据。

命令：OUTPR

GUI：Main Menu|Solution|Load Step Opts|Output Ctrls|Solu Printout

（2）Database and Result File Output

控制结果文件Jobname.RST中包含的数据。

命令：OUTRES

GUI：Main Menu|Solution|Load Step Opts|Output Ctrls|DB/Result File

（3）Extrapolation of Results

此选项设置采用复制结果到节点方式而非外插值方式（默认）来观察单元积分点结果。

命令：ERESX

GUI：Main Menu|Solution|Load Step Opts|Output Ctrls|Integration Pt

注意：OUTPR和OUTRES命令的FREQ域只可以为ALL或NONE。

4.执行扩展过程

命令：SOLVE

GUI：Main Menu|Solution|Currents LS

5.对其他需要扩展的解，分别重复步骤2、3和4

每一次扩展过程在结果文件中被保存为一个单独的载荷步。谱分析要求所有已扩展模态保存在一个载荷步中。

6.离开SOLUTION

现在可以在后处理器中观察结果了。

命令：FINSH

GUI：关闭Solution菜单。
