1.定义文件名

GUI:Utility Menu|File|Change Jobname

操作后弹出一个对话框,在输入栏中输入“Printing Machine Cylinder”,单击OK。

2.定义单元和属性

(1)定义单元

GUI:Main Menu|Preprocessor|Element Type|Add/Edit/Delete

操作后弹出对话框,单击Add,在弹出对话框的左边选择Solid,然后在右边选择Brick8node45单元,单击OK。

(2)定义单元材料常数

GUI:Main Menu|Preprocessor|Material Props|Material Models

操作后弹出一个对话框,单击Structural|Liner|Elastic|Isotropic,又弹出一个输入材料属性的对话框,输入EX=2.1E11,PRXY=0.288,单击OK,关闭对话框。单击Density,输入DENS=7850。

3.建立模型

(1)定义参数

在命令输入窗口中输入D1=0.4;D2=0.12;D3=0.07;D4=0.08;B1=0.012;B2=0.015;L=2.4;L1=0.1;L2=0.08;L3=0.1。

(2)建立滚筒

1)GUI:Main Menu|Preprocessor|Modeling|Create|Volumes|Cylinder|By Dimensions

操作后在弹出的对话框中输入RAD1=D1/2,RAD2=0,Z2=L,其他选项保持默认值,单击Apply。

2)在对话框中继续输入RAD1=D1/2-B2,RAD2=0,Z1=B1,Z2=L-B1其他选项保持默认值,单击OK。

3)GUI:Main Menu|Preprocessor|Modeling|Operate|Booleans|Subtract|Volumes

操作后弹出拾取对话框,用鼠标拾取大圆柱体,单击Apply,然后拾取小圆柱体,单击OK。

(3)建立中心轴

1)GUI:Main Menu|Preprocessor|Modeling|Create|Volumes|Cylinder|By Dimensions

操作后在弹出的对话框中输入RAD1=D1/2,RAD2=0,Z1=-L1,Z2=L+L1,其他选项保持默认值,单击OK。

2)GUI:Main Menu|Preprocessor|Modeling|Operate|Booleans|Subtract|Volumes

操作后弹出拾取对话框,用鼠标拾取体3,单击Apply,然后拾取体1,单击OK。

3)GUI:Main Menu|Preprocessor|Modeling|Create|Volumes|Cylinder|By Dimensions

操作后在弹出的对话框中输入RAD1=D1/2,RAD2=0,Z1=-L1,Z2=L+L1,其他选项保持默认值,单击OK。

(4)建立轴承连接端

1)GUI:Main Menu|Preprocessor|Modeling|Create|Volumes|Cylinder|By Dimensions

操作后在弹出的对话框中输入RAD1=D4/2,RAD2=0,Z1=L1+L,Z2=L1+L+L2,其他选项保持默认值,单击Apply。

2)在对话框中继续输入RAD1=D4/2,RAD2=0,Z1=-L1,Z2=-L1-L2,其他选项保持默认值,单击OK。

(5)使用布尔的粘结操作把所有体粘结成一个整体

GUI:Main Menu|Preprocessor|Modeling|Operate|Booleans|Glue|Volumes

操作后弹出拾取对话框,单击PickAll。

(6)建立滚筒上的共八个圆孔,每端四个。

使用By Dimensions方法建立圆柱体,它的圆柱体中心与工作平面的中心是一致的,因此可通过移动工作平面来实现在任意位置建立圆柱体。

1)移动工作平面。

GUI:Utility Menu|WorkPlane|Offset WP by Increments

在弹出的对话框中的SnapsX,Y,ZOffsets选项中输入0,L3,0,含义为把工作平面中心沿工作平面的Y轴移动L3的距离。

2)GUI:Main Menu|Preprocessor|Modeling|Create|Volumes|Cylinder|By Dimensions

在弹出的对话框中输入RAD1=D3/2,RAD2=0,Z1=-L1,Z2=L+L1,其他选项保持默认值,单击OK。

3)使用复制功能,建立剩余三个轴。

GUI:Main Menu|Preprocessor|Modeling|Copy|Volumes

弹出拾取对话框,拾取刚建立的小圆柱体编号为1,单击OK。弹出复制体对话框,输入DY=-2*L3,单击Apply;弹出拾取对话框,继续拾取体1,单击OK,弹出复制体对话框,输入DX=L3,DY=-L3,单击Apply;弹出拾取对话框,继续拾取体1,单击OK,弹出复制体对话框,输入DX=-L3,DY=-L3,单击OK。

4)使用布尔操作的减运算,把这四个小圆柱体体从滚筒中减去,即可建立完成整个印刷机滚筒模型。

GUI:Main Menu|Preprocessor|Modeling|Operate|Booleans|Subtract|Volumes

弹出拾取对话框,拾取滚筒,单击Apply,拾取四个小圆柱体,单击OK。完整的印刷机滚筒的实体模型如图11-7所示。

4.网格划分

(1)打开网格划分工具

GUI:Main Menu|Preprocessor|Meshing|MeshTool。

(2)采用智能网格划分方法,设置划分级别

勾选网格划分工具面板上的SmartSize,并设置为5。其他保持默认设置。单击Mesh,弹出拾取对话框,单击PickAll。图11-8给出了印刷机滚筒的有限元模型。

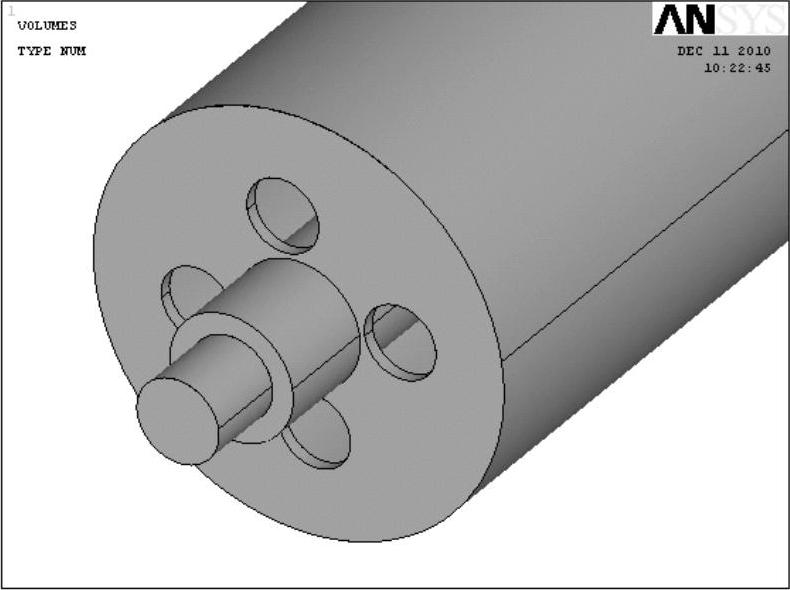

图11-7 印刷机滚筒的实体模型(www.daowen.com)

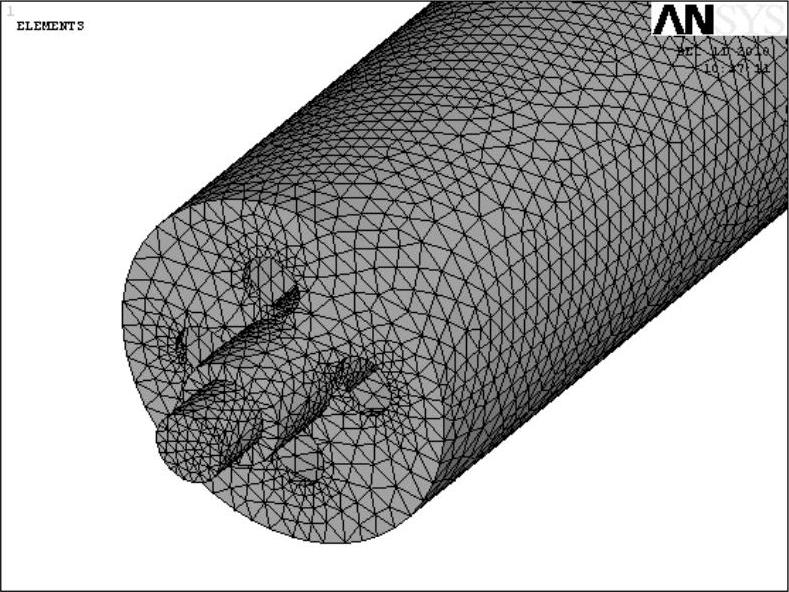

图11-8 印刷机滚筒的有限元模型

5.进行静力求解

(1)设置分析类型

1)设置求解类型为静态求解。

GUI:Main Menu|Solution|Analysis Type|New Analysis

在弹出的对话框中选中Static,含义为进行静态问题求解。

2)设置预应力力选项。

GUI:Main Menu|Solution|Analysis Type|Analysis Options

弹出求解分析选项对话框,拖动滚动条,找到PSTRES,设置为Prestress ON。

(2)定义边界条件

1)约束轴承连接段表面的UX,UY和UZ自由度

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Displacement|On Areas

弹出拾取对话框,两个轴承连接段的上下表面单击Apply,弹出自由度选择对话框,选择UX,单击Apply;重复以上操作方法继续约束UX,UY和UZ。

2)施加重力载荷,通过施加自由度来考虑其自身重力载荷。

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Inertia|Gravity|Global

在弹出的对话框中输入ACELY=9.8。

(3)进行求解

GUI:Main Menu|Solution|Current LS

弹出求解对话框单击OK。忽略警告,单击Yes。

6.进行模态求解

(1)设置求解条件

1)设置求解类型为模态分析。

GUI:Main Menu|Solution|Analysis Type|New Analysis

在弹出的对话框中选中Modal。

2)设置模态分析选项。

GUI:Main Menu|Solution|Analysis Type|Analysis Options

弹出模态分析(Model Analysis)对话框,设置模态提取方法为Block Lanczos;在No.of modes to extract选项中设置模态提取阶数为5,在NMODENo.of modes to expand选项中设置模态提取阶数为5;勾选PSTRES选项,设置为预应力模态,单击OK,保持弹出Block Lanczos方法对话框的默认设置,单击OK。

(2)进行求解

GUI:Main Menu|Solution|Current LS,弹出求解对话框,单击OK,然后单击Yes。

7.后处理

(1)查看提取的固有频率

GUI:Main Menu|General Postproc|Results Summary

可以观察到提取固有频率的大小。

(2)观察第3阶固有频率的振型。

1)读取对应的频率,从观察第3阶频率为例。

GUI:Main Menu|General Postproc|Read Results|By Pick

弹出频率选择对话框,选择序列号为3的频率,单击Read,然后单击Close。

2)观察位移振型。

GUI:Main Menu|General Postproc|Plot Results|Nodal Solu

弹出节点求解数据云图对话框,选择DOF Solution|Displacement vectorsun,单击OK,3阶频率对应的位移振型云图如图11-9所示。

(3)观察第4阶固有频率的振型

1)读取对应的频率,现在以观察第4阶频率为例。

GUI:Main Menu|General Postproc|Read Results|By Pick

弹出频率选择对话框,选择序列号为4的频率,单击Read,然后单击“Close”。

2)观察位移振型。

GUI:Main Menu|General Postproc|Plot Results|Nodal Solu

弹出节点求解数据云图对话框,选择DOF Solution|Displacement vector sun,单击OK,4阶频率对应的位移振型云图如图11-10所示。


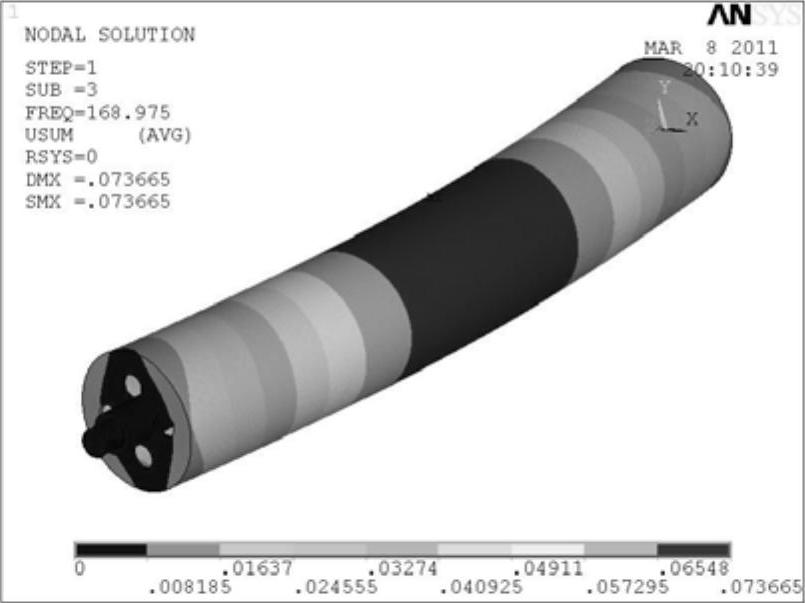

图11-9 印刷机滚筒第3阶模态振型

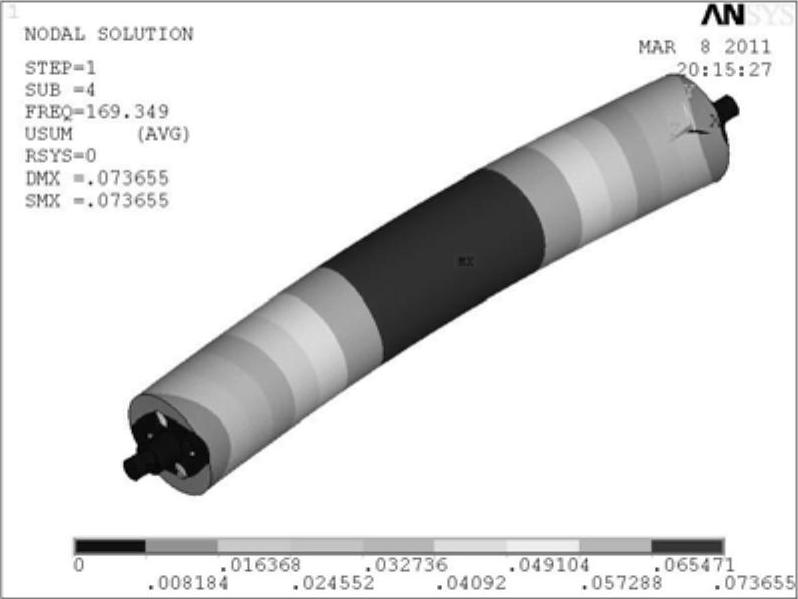

图11-10 印刷机滚筒第4阶模态振型
