1.定义文件名

GUI:Utility Menu|File|Change Jobname

操作后弹出一个对话框,在输入栏中输入“The Torque and bending moment Analysis in ANSYS”,单击OK。

2.定义单元和属性

(1)定义单元

GUI:Main Menu|Preprocessor|Element Type|Add/Edit/Delete

操作后弹出对话框,单击Add,在弹出对话框的左边选择Solid,然后在右边选择Brick8node185单元,单击Apply;继续在其左边选择Constraint,在右边选择MPC184。

(2)定义单元属性

在单元类型对话框中选择MPC184。然后单击Options选项,在弹出的对话框中选择RigidBeam(刚性梁),单击OK会弹出一个新对话框,保持默认设置,再单击OK;返回单元类型界面,然后单击Close关闭对话框。

(3)定义单元材料常数

GUI:Main Menu|Preprocessor|Material Props|Material Models

操作后弹出一个对话框,双击Structural|Liner|Elastic|Isotropic,又弹出一个输入材料属性的对话框,输入EX=2.12E11,PRXY=0.288,单击OK,关闭对话框。

3.建立模型

(1)建立第一段轴

GUI:Main Menu|Preprocessor|Modeling|Create|Volumes|Cylinder|By Dimensions。在弹出的对话框中输入RAD1=0.2,含义为轴外半径为0.2m;RAD2=0,含义为轴内半径为0;Z2=1,含义为轴长为1m;THETA1和THETA2保持默认值,含义为建立完整的轴,数据输入完毕后单击Apply。

(2)建立第二段轴

在弹出的对话框中继续输入RAD1=0.3,RAD2=0,Z1=1,Z2=1.5,HETA1和THETA2保持默认值,单击Apply。

(3)建立第三段轴

在弹出的对话框中继续输入RAD1=0.25,RAD2=0,Z1=1.5,Z2=2.3,HETA1和THETA2保持默认值,单击OK。

(4)布尔操作加运算

使用布尔操作中的加运算,把分离的三段轴合为一根阶梯轴。

GUI:Main Menu|Preprocessor|Modeling|Operate|Add|Volumes

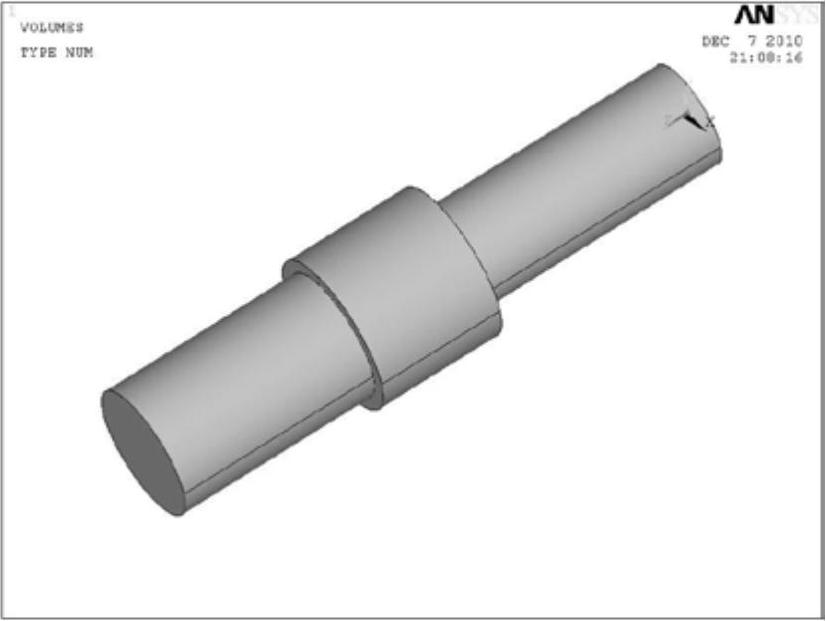

操作后,在弹出的拾取对话框中单击PickAll,即可完成模型的建立,阶梯轴的三维实体模型,如图10-3所示。

4.网格划分

(1)显示线号

GUI:Utility Menu|PlotCtrls|Numbering

在弹出的对话中,勾选Line,单击OK,关闭对话框。

GUI:Utility Menu|Plot|Line

操作后将在屏幕上看到模型中各线的编号。

(2)打开网格划分工具

GUI:Main Menu|Preprocessor|Meshing|MeshTool

(3)设置单元尺寸

单击网格划分工具Lines中的Set按钮会弹出拾取对话框,单击鼠标选取编号35,36,37,38的线,选择完毕后单击拾取对话框的Ok。在弹出的单元尺寸设置对话框的NDIV选项中输入8,含义为刚才选中的每条线将划分为8份,单击OK。


图10-3 阶梯轴的三维实体模型

(4)对阶梯轴进行网格划分

勾选网格划分工具面板上的Smart Size,并设置为4;设置Mesh为Volumes;设置Shape为Tet,网格划分类型为Free,单击Mesh,单击弹出拾取对话框中的Pick All,完成网格划分。

5.创建刚性梁单元(www.daowen.com)

(1)生成一个节点

GUI:Main Menu|Preprocessor|Modeling|Create|Nodes|In Active CS

操作后在弹出的对话框中输入X=0,Y=0,Z=2.4,单击OK。

(2)设置单元属性

GUI:Main Menu|Preprocessor|Modeling|Create|Elements|Elem Attributes

操作后在弹出的单元属性对话框的TYPE选项中,选择MPC184。

(3)创建刚性梁单元

GUI:Main Menu|Preprocessor|Modeling|Create|Elements|Auto Numbered|Thru Nodes

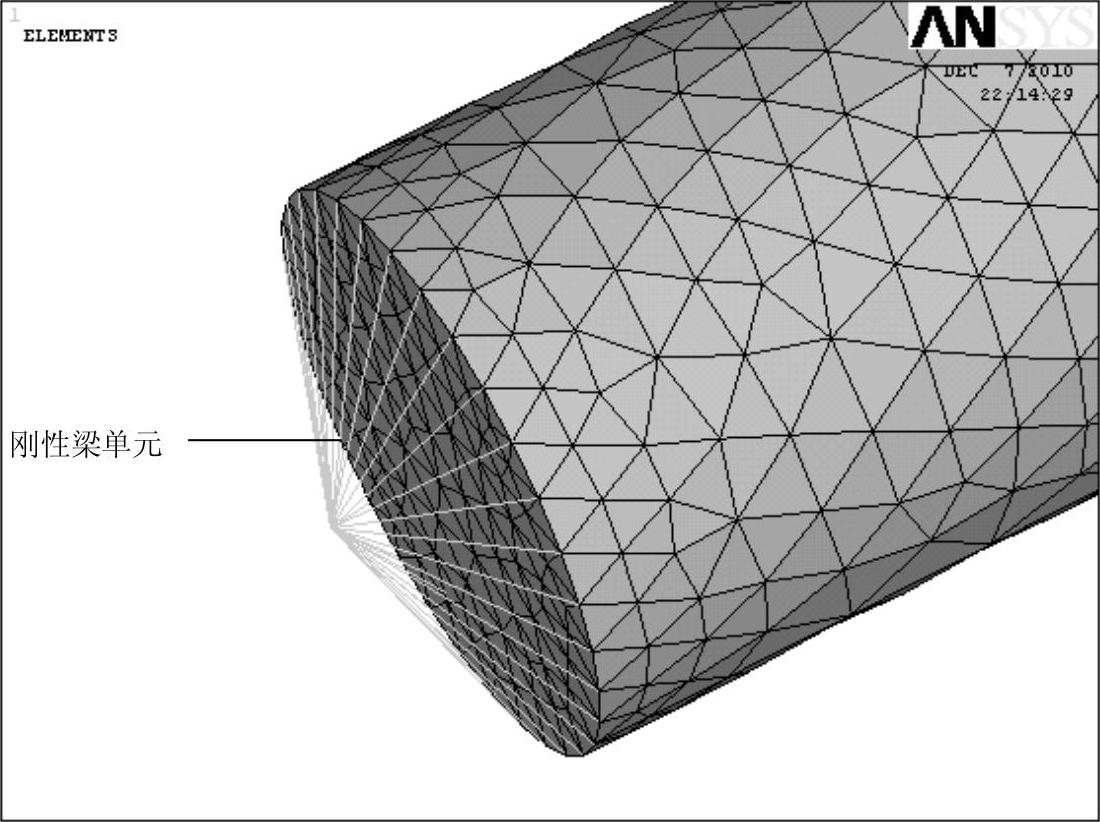

操作后弹出拾取对话框,用鼠标单击选择刚创建的节点和阶梯轴外缘的节点,单击Apply则会创建出一个刚性梁,按照此方法继续选择,直到把阶梯轴外缘上的节点都选择完。选择完成后的所有刚性梁单元如图10-4所示。

6.设置分析类型

GUI:Main Menu|Solution|Analysis Type|New Analysis

操作后在弹出的对话框中选中Static,含义为进行静态问题求解。

7.设置边界条件

(1)约束底面的所有自由自由度

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Displacement|On Areas

操作后弹出拾取对话框,拾取阶梯轴的底面,单击OK,在弹出的对话框中选择ALL DOF(即约束底面的所有自由度),单击OK。


图10-4 阶梯轴的刚性梁单元

(2)施加扭矩

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Force/Moment|On Nodes

操作后弹出拾取对话框,选择阶梯轴外面的节点,单击OK,设置弹出对话框Lab选项为MZ,即施加载荷为绕Z轴的力矩(扭矩),在VALUE选项中输入1000,即设定扭矩大小为1000N.m,单击OK。

8.进行求解

GUI:Main Menu|Solution|Current LS

操作后弹出求解对话框,单击OK。忽略警告,单击Yes。

9.后处理

(1)查看节点总体位移云图

GUI:Main Menu|General Postproc|Plot Results|Nodal Solu

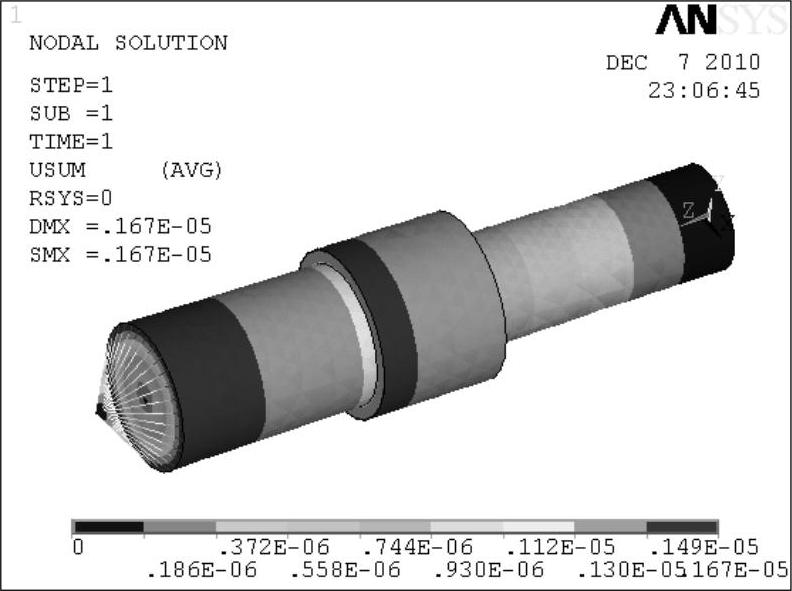

操作后弹出节点求解数据云图对话框,选择DOFSolution|Displacementvectorsun,单击OK,总体位移云图如图10-5所示。

由图可知,阶梯轴的轴心和底端的总体位移为0,这符合实际情况,说明本方法施加扭矩是可行的。

(2)查看节点Mises等效应力

GUI:Main Menu|General Postproc|Plot Results|Nodal Solu

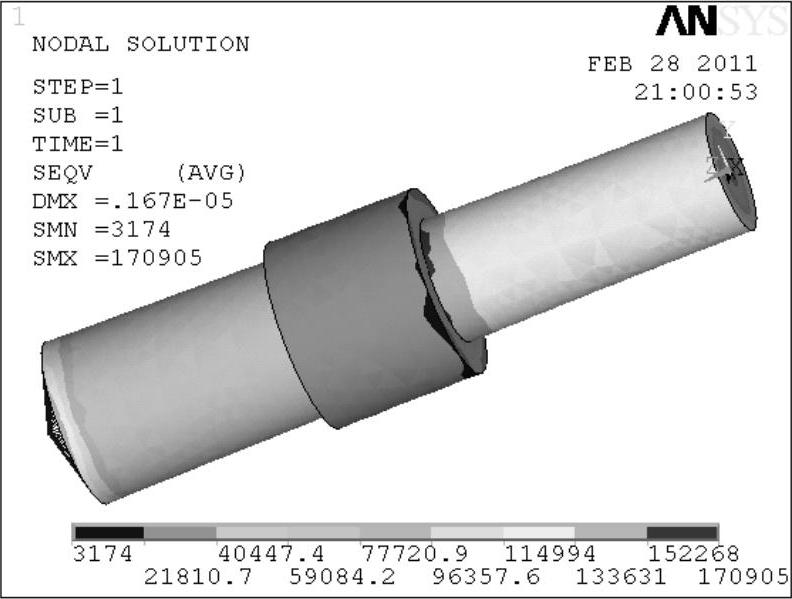

操作后弹出节点求解数据云图对话框,选择Stress|von Mises stress,单击OK,总体等效应力云图如图10-6所示。由图10-6可知,应力的最大处发生阶梯轴的几何突变处,因此在实际工程设计处阶梯中都会加工圆角,就是为了减小应力集中。

说明:施加弯矩和施加扭矩的方法是一样的,在施加载荷是把选项改为MX或MY即可,在本章的视频操作中有详细的讲解。


图10-5 阶梯轴的总体位移云图


图10-6 阶梯轴的总体等效应力云图
