求解控制对话框中包括定义分析类型、设置一般分析选项、指定载荷步选项等。当进行结构静力分析时，可以通过“求解控制对话框”来设置这些选项。该对话框对于大多数结构静力分析都已设置有合适的默认值，用户只需做很少的设置就可以了。推荐采用该对话框进行设置。

1.进入求解控制对话框

用户可通过下列路径进入求解控制对话框。

GUI：Main Menu|Solution|Analysis Type|Sol‘n Control

下面简要论述该对话框中各选项卡的选项。

2.Basic选项卡

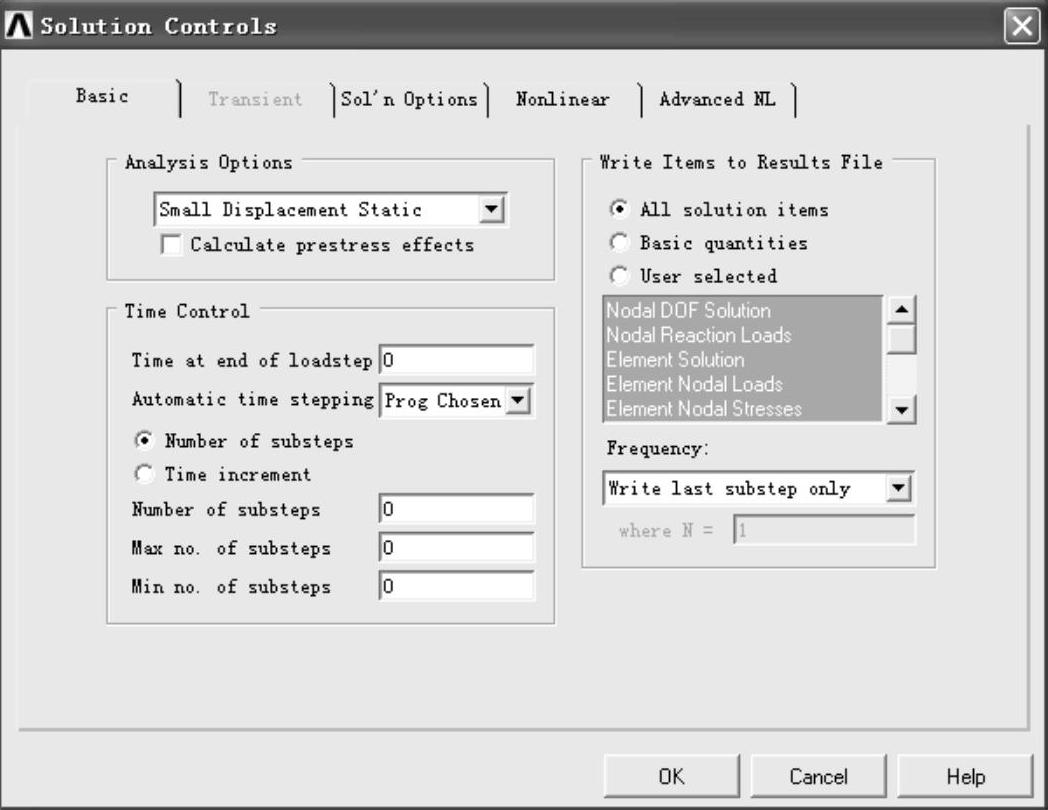

在求解控制对话框中共有五个选项卡，这些选项卡按从基本到高级的顺序排列。根据这种排列方式，可使求解设置较为平滑。在进入求解控制对话框时，默认激活的是Basic选项卡如图10-1所示。Basic选项卡中的设置，提供了分析中所需的最少数据。一旦在Basic选项卡中的设置满足以后，就不需要设置其他选项卡中的选项，除非因为要进行高级控制而修改其他默认设置。单击OK按钮以后，设置存储到ANSYS数据库，并关闭对话框。

图10-1 静力学Basic选项卡

在静力分析中需要特别注意的选项主要有。

●在设置ANTYPE和NLGEOM时，如进行一个新的分析并忽略大变形效应（如大挠度、大转角、大应变）时，请选择“Small Displacement Static”项。如预期有大挠度（如弯曲的长细杆）或大应变（如金属成形问题），则选择“Large Displacement Static”。如想重启动一个失败的非线性分析，或者用户已进行了完整的静力分析，而想指定其他载荷，则选择“Restart Current Analysis”项。

●在设置TIME时，记住这个载荷步选项指定该载荷步结束的时间，默认值为1。对于后续的载荷步，默认为1加上前一个载荷步指定的时间。虽然在静力分析中，除蠕变、粘塑性或其他的问题相关外，时间没有物理意义，但可以用于追踪时间步和子步。

●在设置OUTRES时，请记住，默认时只有1000个结果集记录到结果文件（Jobname.RST）中，如果超过这一数目（基于用户的OUTRES设置），程序将出错停机。可以通过/CONFIG,NRES命令来增大这一上限值。

3.Sol‘n Options选项卡

在静力分析中设置EQSLV时，可选择下列求解器之一。

程序选择求解器：ANSYS将根据问题的领域自动选择一个求解器。

稀疏矩阵求解器：对线性和非线性、静力和完全瞬态分析，为默认项。(www.daowen.com)

PCG求解器：对于大模型/高波前、巨形结构推荐使用。

AMG的求解器：其应用与PCG求解器相同，但提供并行算法，在用于多处理器环境时，转向更快。

DDS求解器，通过网络在多处理器系统中提供并行算法。

迭代求解器：自动选择，只适用于线性静力或完全瞬态结构分析，以及稳态温度分析。

波前直接求解器。

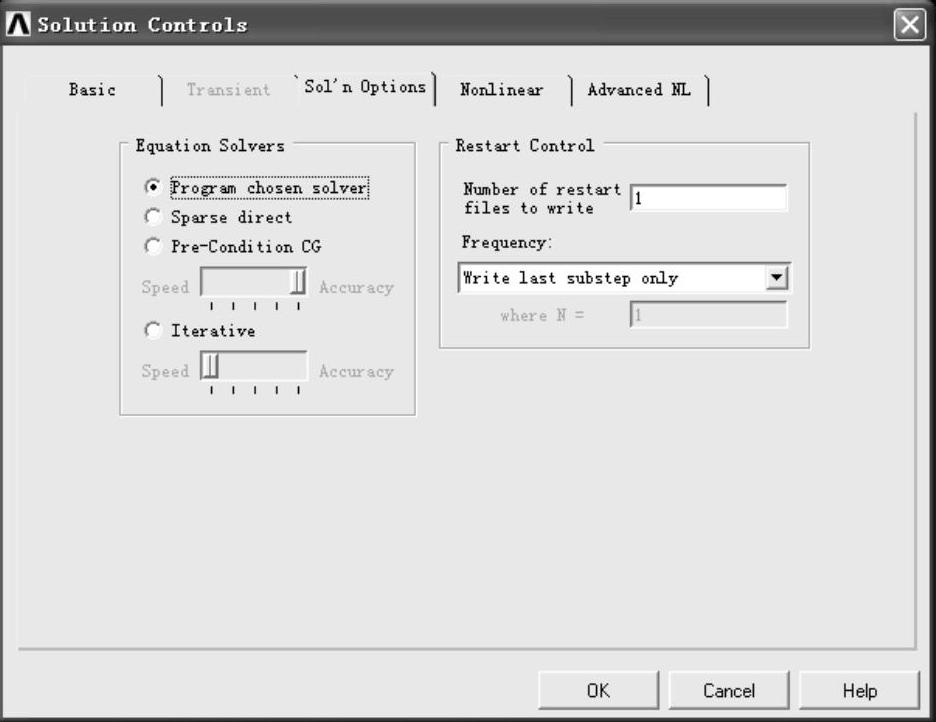

静力学Sol’n Options选项卡（即求解设置选项卡）如图10-2所示。在静力分析中设置EQSLV时，选择下列求解器之一。

程序选择求解器：ANSYS将根据问题的领域自动选择一个求解器。

稀疏矩阵求解器：对线性和非线性、静力和完全瞬态分析，为默认项。

PCG求解器：对于大模型/高波前、巨型结构推荐使用。

AMG的求解器：其应用与PCG求解器相同，但提供并行算法；在用于多处理器环境时，转向更快。

DDS求解器：通过网络在多处理器系统中提供并行算法。

迭代求解器：自动选择；只适用于线性静力/完全瞬态结构分析或稳态温度分析。

波前求解器：在求解器处理每个单元时，同时执行整体矩阵的组集和求解。

图10-2 静力学Sol’n Options选项卡
