打开时间历程变量观察器的方法如下。

GUI：Main Menu|TimeHist PostPro

操作后将打开时间历程变量观察器，如图8-5所示。

1.工具条

利用工具条可控制大多数时间历程处理操作。用户可关掉两个扩展的工具栏以保持一个具有如下项目的紧凑工具栏。

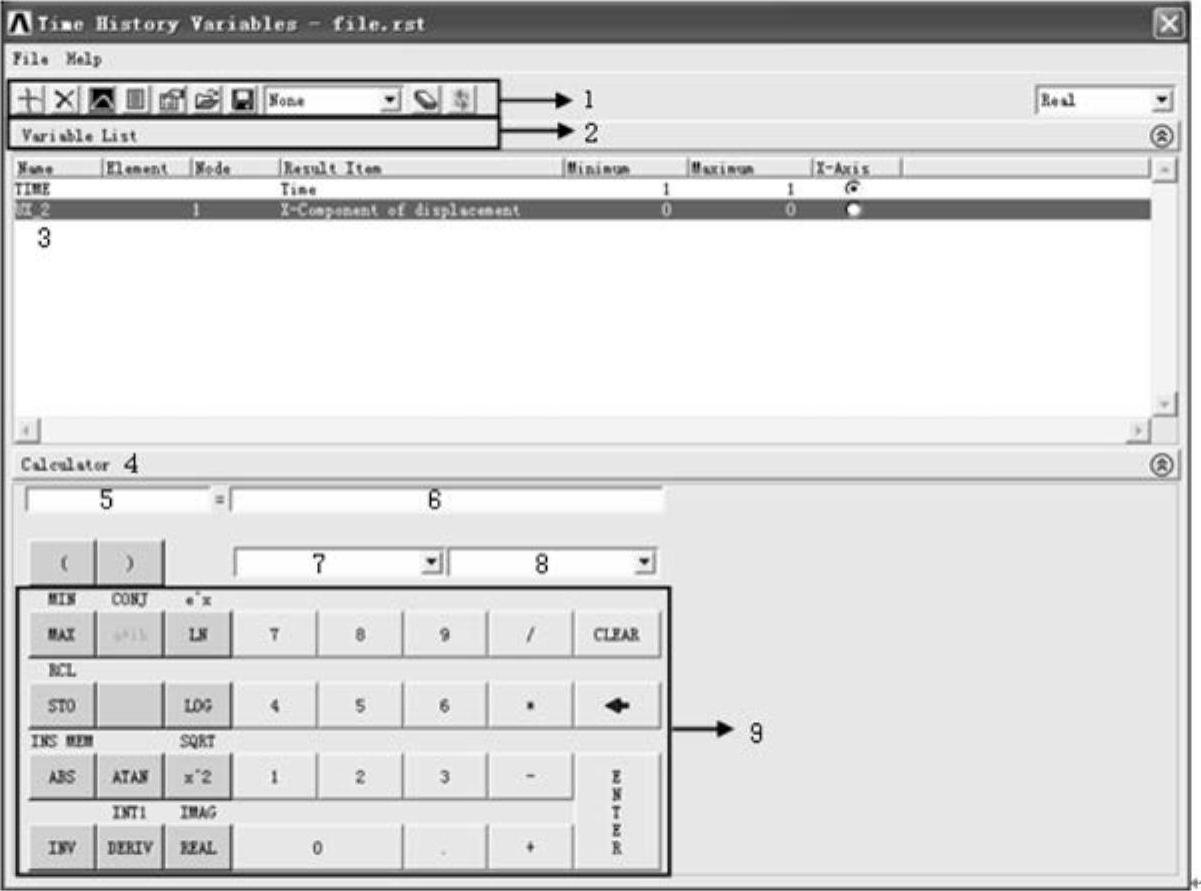

图8-5 时间历程变量观察器

Add Data：打开Add Time-History Variable对话框。

Delete Data：从变量列表中删除选定的变量。

Graph Data：由预先定义的属性拟合有10个变量的曲线。

List Data：生成数据列表，最多可包括6个变量。

Properties：定义选定的变量和全局的某些属性。

Import Data：打开对话框，以将信息输入变量空间。

Export Data：打开对话框，将数据输出到文件和APDL数据数组。

Overlay Data：在下拉菜单中选择用于图形覆盖的数据。

Results to View：在下拉菜单中选择复杂数据的输出格式。

2.显示/隐藏变量列表

为了暂时缩减观察器的尺寸大小，可单击该工具栏的任何位置以隐藏变量列表。(www.daowen.com)

3.变量列表

该区域显示预定义的时间历程变量，用户可以从该列表中选择数据来进行处理。

4.显示/隐藏计算器

为了暂时缩减观察器的尺寸大小，可单击该工具栏的任何位置以隐藏计算器。

5.变量名输入区域

用户想创建的派生变量命名。

6.表达式输入区域

输入定义派生变量的表达式。

7.APDL变量下拉菜单

在输入表达式时，使用该菜单选择预定义的APDL变量。

8.时间-历程变量下拉菜单

输入表达式时，使用该菜单选择已存储的变量。

9.计算器区域

使用计算器，用户可以在输入表达式时，加入标准的数学操作符和函数调用，用户只需单击按钮，就可把函数加入表达式中。单击INV按钮，可轮流改变一些按钮的函数表示。使用圆括号就像用户在一般的代数计算中一样，可改变表达式中的运算顺序。许多函数调用在需要时，会自动加上括号。

MAX/MIN：变量中最大值的封装或变量中最小值的封装。COMPLEX/：形成一个复变量。CONJUGATE：对一个变量做复数变量操作。LN/e^X：求一个变量的自然对数或求变量的e次幂。STO/RCL：将表达式区域信息存储在内存中或读内存重复调用表达式。LOG：求一个变量的普通对数。ABS/INS MEM：求实变量的绝对值，复变量的模或将内存区域的内容插入到表达式中。ATAN：求复变量的反正切值。X^2/SQRT：求变量的平方值或求变量的平方根值。

INV：转换函数键盘上的函数表示。DERIV/INT：求变量的导数或对变量取整。REAL/IMAG：取复变量的实部或取复变量的虚部。CLEAR：清除表达式区域中所有的数据和变量。BACKSPACE：回退光标，并删除前一个字符。ENTER：完成在表达式区域中的表达式输入，并将之存储为在变量输入区域输入的变量名。
