如果在进行静态与全瞬态分析,可以使用改进的求解界面(称为求解控制对话框)设置许多分析选项。求解控制对话框由五个标签页组成,每个标签页都包含了相关的求解控制。在指定多载荷步分析中每个载荷步的设置时,对话框非常有效。进入求解控制对话框的GUI:Main Menu|Solution|Analysis Type|Sol"n Controls。

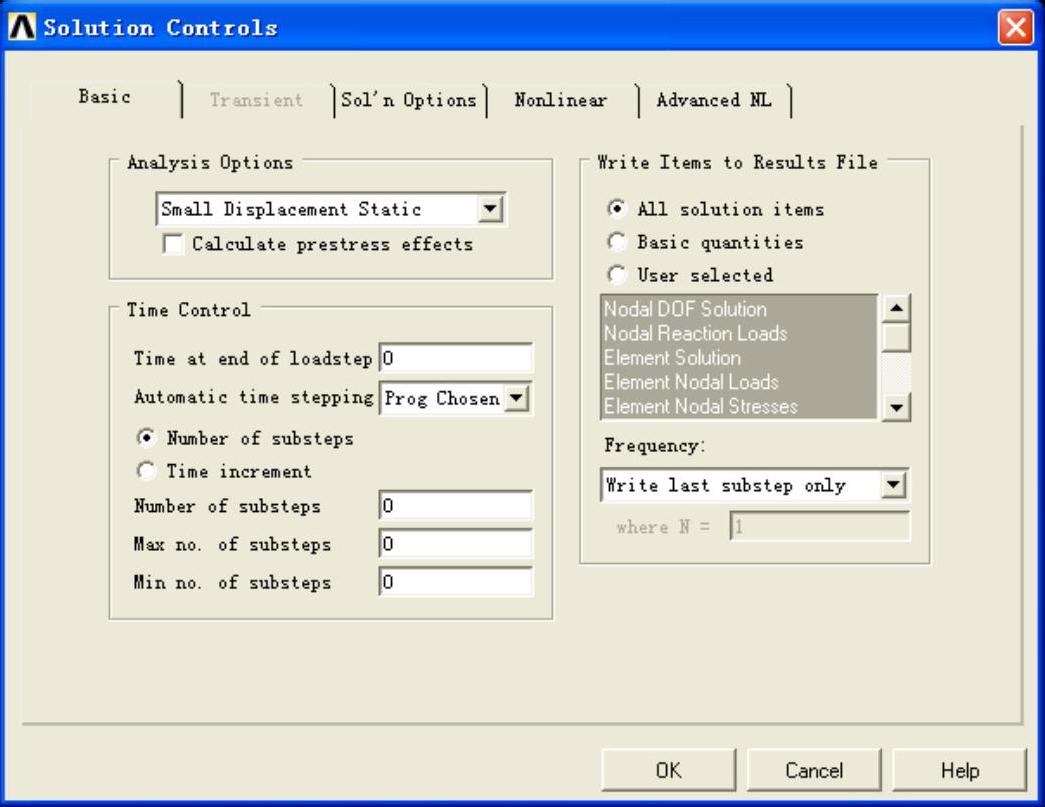

弹出如图7-1所示的对话框。


图7-1 求解控制对话框

当进入对话框时上面所示的基本标签页将被激活。完整的标签页列表,按从左到右的顺序如下所列:Basic基本;Transient瞬态;Sol"n Options求解选项;Nonlinear非线性;Advanced NL非线性高级控制。

每个控制都被逻辑分类于标签页,最基本的控制在第一个标签页。后面的标签页将提供逐渐高级的控制。瞬态标签页包含瞬态分析控制,仅当选择瞬态分析时可用,如果选择静态分析,它将保持灰色。求解控制对话框上每个控制对应一个ANSYS命令,表7-2解释了标签与功能命令之间的关系,两种方式都可使用。(www.daowen.com)

表7-2 求解控制对话框标签页与命令之间的关系


一旦对基本标签页上的设定满意,不需要改变其他标签页,除非要改变一些高级控制。只要在对话框任一标签上单击OK,设置将被应用到ANSYS数据库,对话框也将关闭。

注意:如果改变了一个或多个标签设置,仅当单击OK,关闭对话框时改变才会应用到ANSYS数据库。
