表格型载荷的有限元分析结果

1.定义表格

命令:*DIM

GUI:Utility Menu|Parameters|Array Parameters|Define/Edit

操作后在弹出的对话框中单击Add,弹出如图6-28所示的定义数组参数对话框。该对话框包括三个控制选项,即参数名(Par)、参数类型(Type)、参数类型对应的行、列和面的数量(I,J,K)。为了定义表格,用户在Par中输入表格的名字,选择参数类型为Table,根据需要输入表格的行数、列数和面数,并指定行变量(Row Variable)、列变量(Column Variable)和面变量(Plane Variable)。如用户想要指定表格参数的行变量为时间,列变量为温度,则输入Var1为TIME,Var2为TEMP。

2.施加表格型载荷

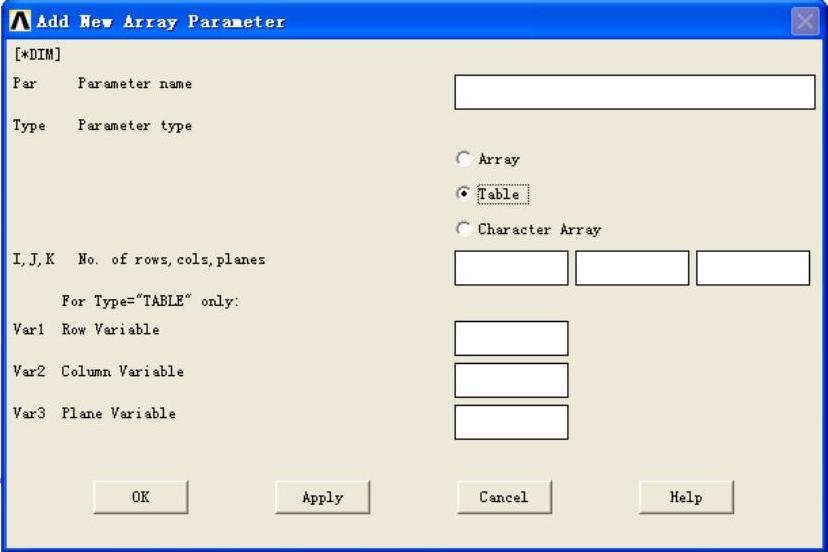

图6-28 定义数组参数对话框

用命令定义载荷时,必须把表格名装入%symbols%。例如,为了指定一个对流值表,用户应该执行类似如下的命令:

SF,all,conv,%sycnv%,tbulk

如果用户使用GUI施加表格型载荷,则只需在施加载荷时设置为使用已有表格(Existing table)施加载荷即可。

注意:如果用户的的数据不方便表达为表格形式,用户会想使用函数边界条件,可以参考使用函数边界条件施加载荷。
