1.在点、线、面、体和节点上施加温度

命令：BFK、BFL、BFA、BFV、BF

GUI：Main Menu|Solution|Define Loads|Apply|Structural|Temperature|Enty

操作后弹出拾取对话框，用鼠标拾取相应的实体，单击OK。弹出如图6-21所示的在点、线、面、体和节点上施加温度的对话框。该对话框包括一个控制选项即温度载荷施加方式，该控制选项包括三个子选项，即施加常数值（Constant value）、使用已有表格施加载荷（Existing table）和使用新表格施加载荷（New table）。如果用户选择施加常数值，则在Temperature中输入温度。

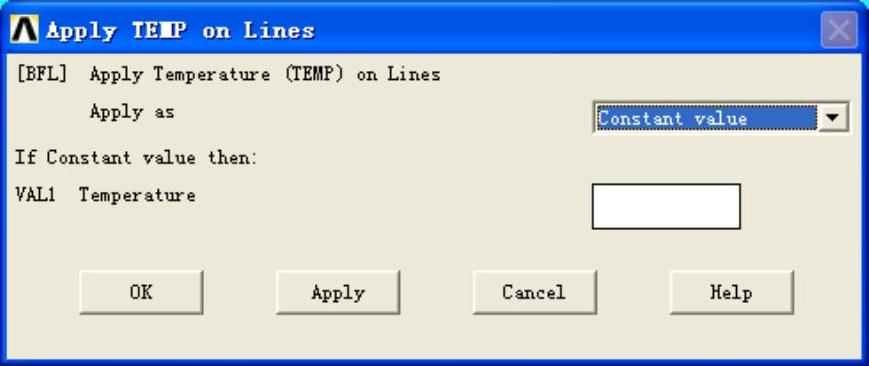

图6-21 在点、线、面、体和节点上施加温度的对话框

施加在实体模型的线上的体积载荷被转换到对应的有限元模型的节点；施加在实体模型的面或体上的体积载荷被转换到对应的有限元模型的单元上。

2.在单元上施加温度

（1）施加方法

命令：BFE

GUI：Main Menu|Solution|Define Loads|Apply|Structural|Temperature|On Elements

操作后弹出拾取对话框，用鼠标拾取要施加温度的单元，单击OK，弹出如图6-22所示的在单元施加温度的对话框。该对话框包括两个控制选项，即施加温度开始位置（STLOC）和施加方式（Apply as）。STLOC默认值为1，Applyas包括施加常数值（Constant value）、使用已有表格施加载荷（Existing table）和使用新表格施加载荷（New table）。

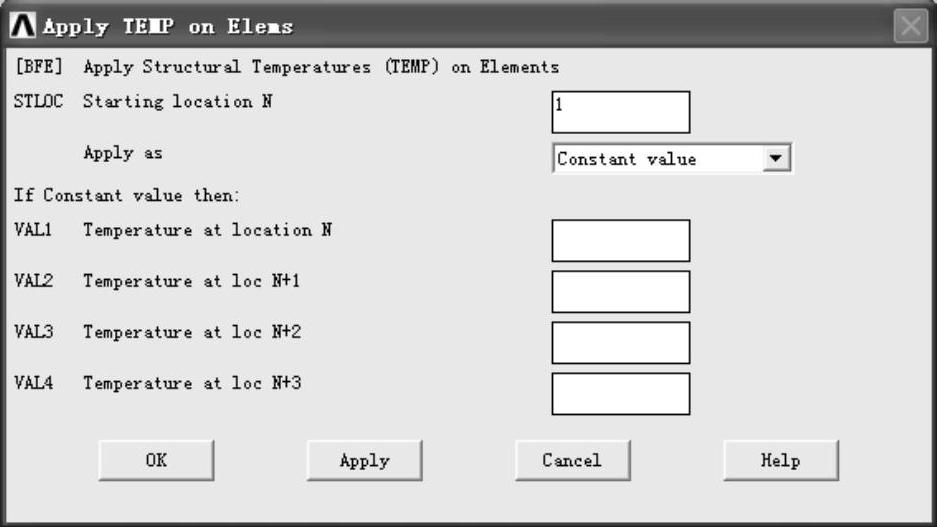

图6-22 在单元施加温度的对话框

（2）不同单元施加温度的差异

BFE命令可以逐个对单元施加温度。然而，对应需要施加多个载荷值的单元，可以在一个单元上的多个位置指定体积载荷。所使用的位置随单元类型的不同而异。默认位置也随单元类型的不同而异。

1）对二维和三维实体单元，体积载荷的位置通常位于单元角点，如图6-23所示。(www.daowen.com)

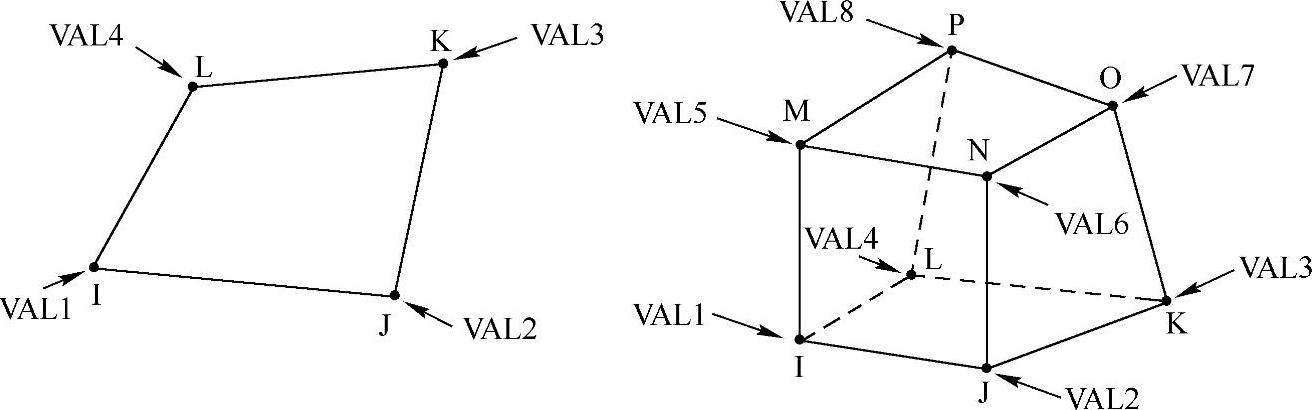

图6-23 对二维和三维实体单元，BFE命令施加的体积载荷位置

2）对壳单元，体积载荷的位置通常位于顶面和底面的“伪节点”，如图6-24所示。

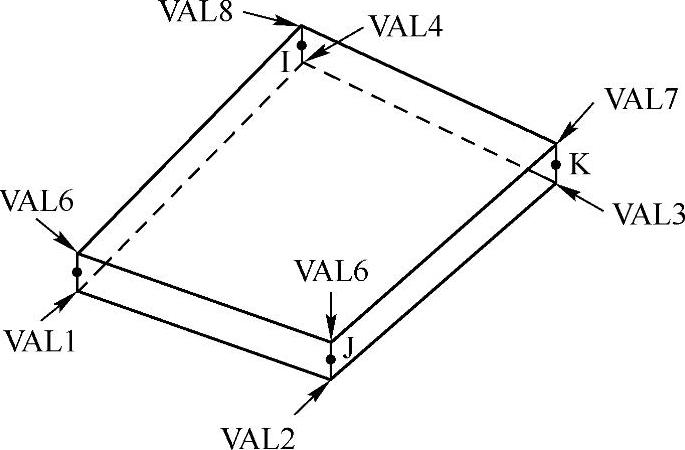

图6-24 对壳单元，BFE命令施加的体积载荷位置

3）一维单元与壳单元相同，体积载荷的位置通常位于单元每端的“伪节点”，如图6-25所示。

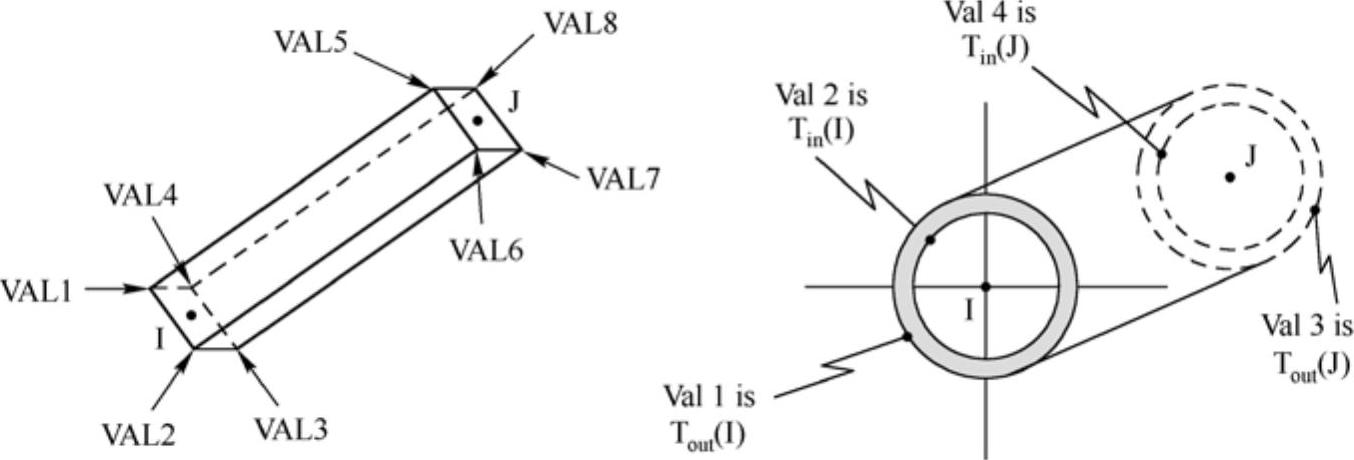

图6-25 对于一维单元，BFE命令施加的体积载荷位置

4）在所有情况下，如果包含退化单元，必须在所有位置指定单元载荷，包括在重合节点处施加重复载荷值。

3.施加均布温度

命令：TUNIF

GUI：Main Menu|Solution|Define Loads|Apply|Structural|Temperature|Uniform Temp

操作后弹出如图6-26所示的施加均匀温度对话框，在对话框中输入施加的均匀温度值，单击OK。

图6-26 施加均匀温度对话框
