1.概念

在结构分析中,对称边界条件指把平面外移动和平面内旋转设置为0,而反对称边界条件指把平面内移动和平面外旋转设置为0,见图6-7。对称和反对称边界条件的使用如图6-8所示。

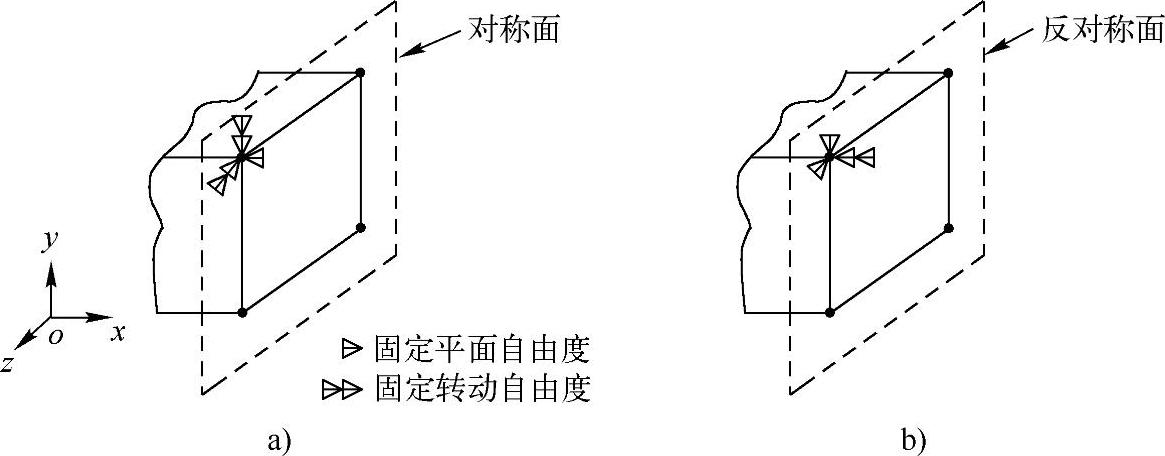

图6-7 在结构分析中的对称和反对称边界条件

a)对称边界条件 b)反对称边界条件


图6-8 使用对称和反对称边界条件的实例

a)使用对称面模拟二维平板 b)使用反对称面模拟二维平板

2.施加对称边界条件

1)在节点处施加对称边界条件。

命令:DSYM,SYMM

GUI:Main Menu|Solution|DefineLoads|Apply|Structural|Displacement|Symmetry B.C.|OnNodes

2)在线上施加对称边界条件。

命令:DL,LINE,,SYMM

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Displacement|SymmetryB.C.|OnLines

3)在与线相邻的面上施加对称边界条件。

命令:DL,,AREA,SYMM

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Displacement|Symmetry B.C.|...with Area(www.daowen.com)

4)在面上施加对称边界条件。

命令:DA,AREA,SYMM

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Displacement|SymmetryB.C.|OnAreas

3.施加反对称边界条件

1)在节点处施加反对称边界条件。

命令:DSYM,ASYM

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Displacement|Antisymm B.C.|On Nodes。

2)在线上施加反对称边界条件。

命令:DL,LINE,,ASYM

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Displacement|AntisymmB.C.|OnLines

3)在与线相邻的面上施加反对称边界条件。

命令:DL,,AREA,ASYM

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Displacement|Antisymm B.C.|...with Area

4)在面上施加反对称边界条件。

命令:DA,AREA,ASYM

GUI:Main Menu|Solution|Define Loads|Apply|Structural|Displacement|AntisymmB.C.|OnAreas
