1.设置自由度约束

默认情况下，如在同一位移重复设置一个自由度约束，则新自由度约束替代原先的自由度约束。利用下列方法可将该默认值改变为增加或忽略重复设置。

命令：DOFSEL/DCUM

GUI：Main Menu|Solution|Define Loads|Settings|Replace vs Add|Constraints

操作后弹出如图6-4所示的设置自由度约束对话框，在该对话框中包括两个命令，即DOFSEL和DCUM。DOFSEL命令控制选项可以用来设置累加某一方向的自由度，如UX或UY。DCUM命令包括三个控制子选项，Oper用来设置载荷是取代存在的自由度（Replace existing）、进行自由度约束的累加（Add to existing），还是忽略（Be ignored）；RFACT用来设置比例因子（Scalefactor）；TBASE用来设置基础问题，该子选项仅对温度自由度有效。

例如：

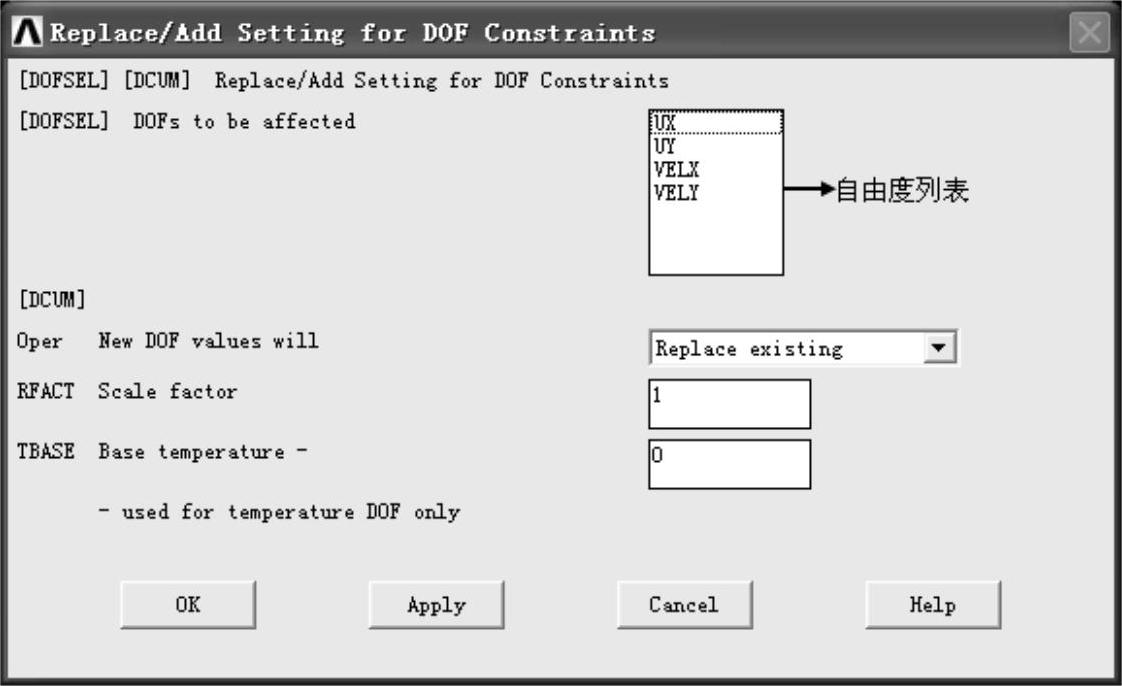

图6-4 设置自由度约束对话框

2.施加自由度约束

表6-1显示了每个学科中可被约束的自由度和相应的ANSYS标识符。标识符所指的方向基于节点坐标系。

表6-1 每个学科中可用的DOF约束(www.daowen.com)

对于结构分析用户，可以通过下列方法施加自由度的约束。

GUI：Main Menu|Solution|Define Loads|Apply|Displacement

操作后弹出如图6-5所示的下拉菜单，菜单中列出了施加结构位移约束的对象分别是线、面、关键点、节点和节点组件。

对于热分析用户可以通过下列方法施加自由度的约束。

GUI：Main Menu|Solution|Define Loads|Apply|Temperature

操作后弹出如图6-6所示的下拉菜单，菜单中列出了施加热分析中的温度约束对象，分别是线、面、体、关键点、节点和节点组件，从热分析文件中读取均匀温度、单元和单元组件。

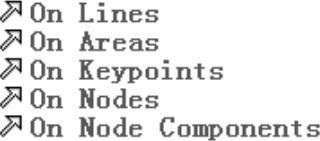

图6-5 结构位移约束对象

图6-6 热分析中的温度约束对象
