载荷步是为了成功求解模型的一种必要设置。在线性静态分析中,可以使用不同的载荷步施加不同的载荷组合(如在第一个载荷步中施加风载荷,在第二个载荷步中施加重力载荷,在第三个载荷步中施加风和重力载荷以及一个不同的支承条件等)。在瞬态分析中,多个载荷步加到载荷-时间曲线的不同区段。
ANSYS程序把在第一个载荷步选择的单元组用于随后的所有载荷步,而不论用户为随后的载荷步指定哪个单元组。要选择一个单元组,可使用下列两种方法之一。
命令:ESEL
GUI:Utility Menu|Select|Entities

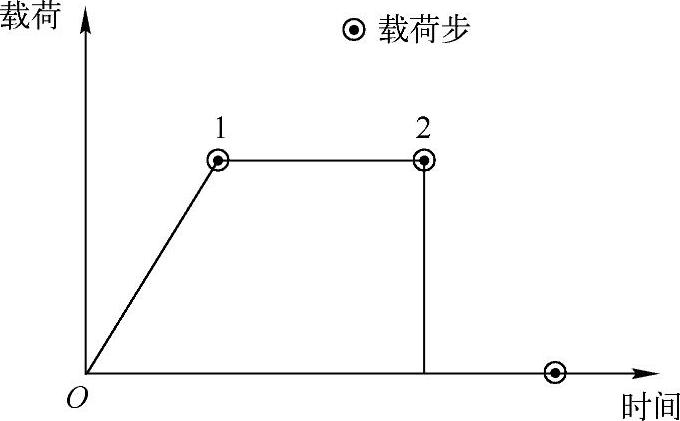

图6-1给出了一条三个载荷步的载荷-时间曲线:第一个载荷步是线性斜坡载荷;第二个载荷步是恒定载荷;第三个载荷步是突然卸载载荷。
子步是执行求解载荷步中的点。使用子步,有如下原因。
1)在非线性静态或稳态分析中,使用子步逐渐施加载荷以便能获得精确解。
2)在线性或非线性瞬态分析中,使用子步满足瞬态时间累积法则。
3)在谐响应分析中,使用子步获得谐波频率范围内多个频率处的解。(www.daowen.com)
平衡迭代是在给定子步下为了收敛而计算的附加解。仅用于收敛起着很重要的作用的非线性分析中的迭代修正。

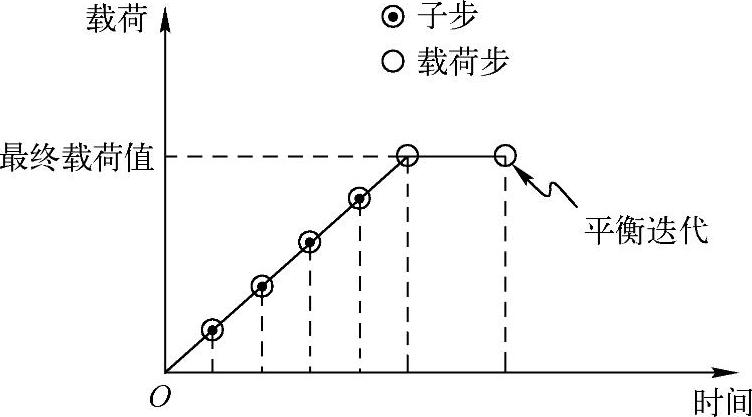

例如,在二维材料非线性分析中,为获得精确解,通常使用两个载荷步,如图6-2所示。
图6-1 使用多个载荷步表示瞬态载荷历程
图6-2 载荷步,子步和平衡迭代
第一个载荷步,将载荷逐渐加到5~10个子步上,每个子步仅用一次平衡迭代。
第二个载荷步,得到最终收敛解,且仅有一个使用15~25次平衡迭代的子步。
