可用下列方法直接生成约束方程。

命令：CE

GUI：Main Menu|Preprocessor|Coupling/Ceqn|Constraint Eqn

操作后弹出如图5-2所示的定义约束方程对话框。

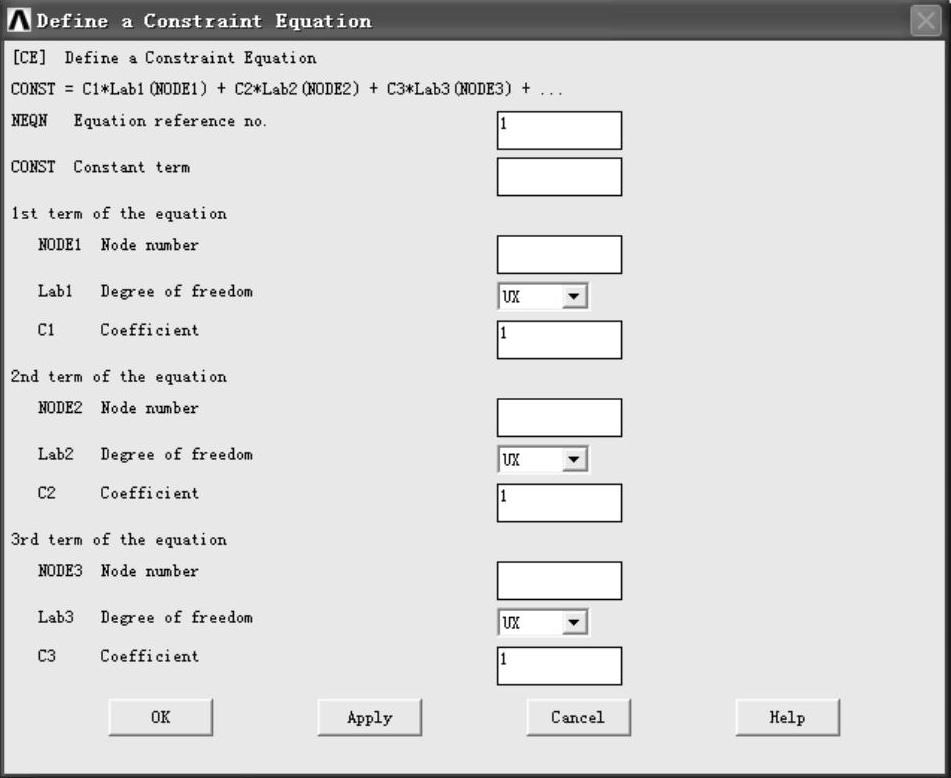

图5-2 定义约束方程的对话框

该对话框包括11个控制选项，分别是约束方程参考号（NEQN）、方程常数（CONST）、约束方程表达式中第一项中的节点号（NODE1）、约束方程表达式中第一项中的约束自由度（Lab1）、约束方程表达式中第一项中的常数（C1）、约束方程表达式中第二项中的节点号（NODE2）、约束方程表达式中第二项中的约束自由度（Lab2）、约束方程表达式中第二项中的常数（C2）、约束方程表达式中第三项中的节点号（NODE3）、约束方程表达式中第三项中的约束自由度（Lab3），以及约束方程表达式中第三项中的常数（C3）。

下面为一个典型的应用约束方程的例子，如图5-3所示，力矩的传递是由梁单元与平面单元的连接来完成的。

(www.daowen.com)

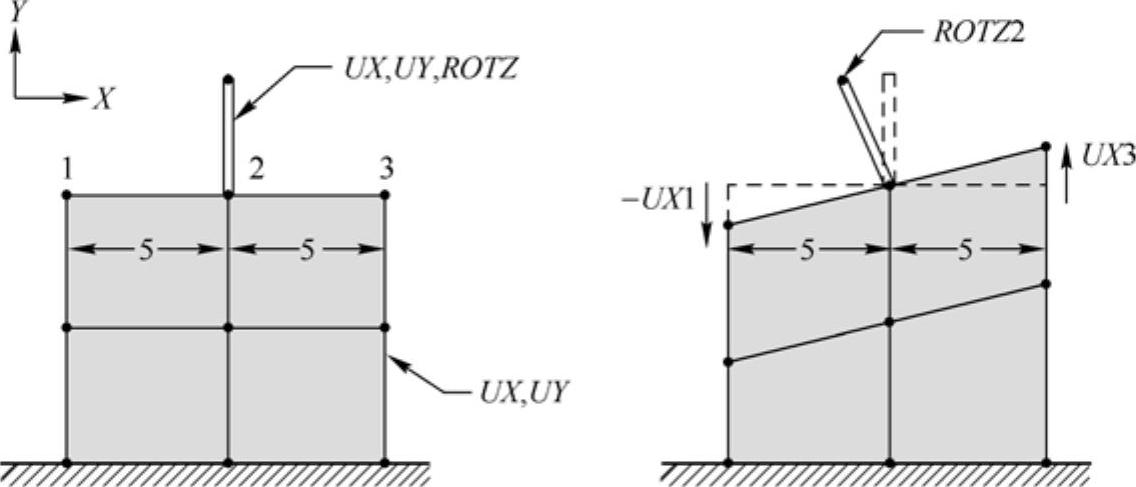

图5-3 建立旋转和平移自由度的关系

在此例中，如果不用约束方程，则节点2表现为一个铰链。可用下列方法传递梁和平面应力单元之间的力矩。

ROTZ2=(UY3-UY1)/10

此方程应当重写成要求的格式，并代入程序：

0=UY3-UYl-10^*ROT22

CE，1，0，3，UY，1，1，UY，-1，2，ROTZ，-10

方程中第一个独特的自由度按方程中所有其他自由度的方式删除。一个独特的自由度是不在任何其他约束方程、耦合节点集、给定位移集或主自由度集中定义的自由度。应将方程的第一项作为自由度删除。尽管在理论上可在多于一个方程中指定相同的自由度，用户必须小心避免重定义。还必须小心以保证模型中每个节点和自由度的存在。
