ANSYS13.0入门:体扫扫描网格生成

体扫掠可以从一边界面网格扫掠贯穿整个体将已有未划分网格的体生成单元。如果源面网格由四边形网格组成,体将生成六面体单元。如果源面由三角形网格组成,体将生成楔形单元。如果源面由三角形和四边形单元共同组成,则体将由楔形和六面体单元共同填充。扫掠的网格与体密切相关。

1.体扫掠的优点

与其他拖拉已划分网格的面生成划分网格的体方法不同,体扫掠试图使用已有未划分网格的体。此方法尤其适用于下列情况。

1)从其他程序建立的实体模型,导入后要在ANSYS中划分网格。

2)对一不规则体生成六面体网格。现在仅需将体分裂为一系列离散的可扫掠区域。

3)用户想生成与已有一种其他拉伸方法生成的网格不同的网格,或在操作时忘记生成网格了。

4)如果在体扫掠之前未对源面划分网格,ANSYS在激活体扫掠时会为用户对其进行网格划分。而其他拉伸方法要求在激活它们时由用户自己对面划分网格。如果不进行网格划分,将由其他延伸方法生成体,但不会生成面和体网格。

2.体扫掠步骤

(1)体扫掠的准备工作

1)确定有多少个体需要由VSWEEP扫掠。VSWEEP可对一个体、所有选择的体或部分体进行扫掠。

2)确保已定义了合适的二维或三维单元类型。例如,如果对源面进行预网格划分,并想生成高阶六面体单元,应当用二次二维单元对源面划分网格。

(2)设置体扫掠选项

命令:EXTOPT

GUI:Main Menu|Preprocessor|Meshing|Mesh|Volume Sweep|Sweep Opts

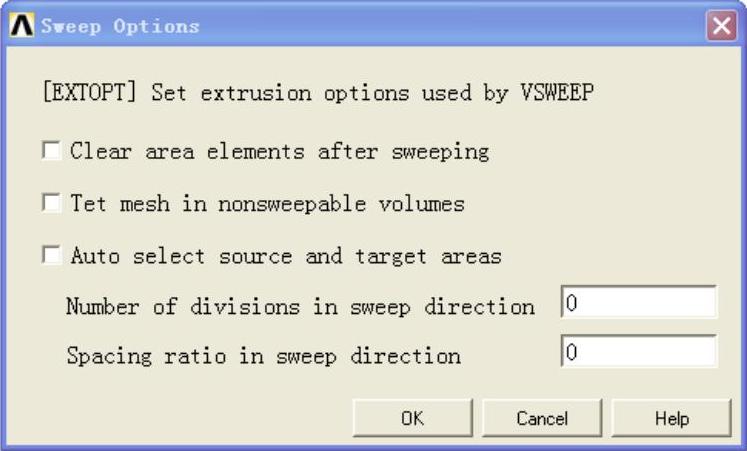

操作后弹出如图4-29所示的体扫掠设置对话框,该对话框包括五个控制选项,由上到下,其作用分别是体扫掠划分网格后是否清除面网格、在不能进行体扫掠的区域是否使用四面体网格、是否自动选择体扫掠的源面和目标面、设置体扫掠方向划分的份数、设置体扫掠方向的空间比例。


图4-29 体扫掠设置对话框

如果源面和目标面是由用户定义的,体扫掠将自动确定哪一个边界面应当作为源面或目标面。如果体扫掠不能自动确定源面或目标面,体扫掠将终止。

(3)开始体扫掠(www.daowen.com)

GUI: Menu|Preprocessor|Meshing|Mesh|Volume Sweep|Sweep Opts。出现体扫掠拾取器,选择待扫掠的体并单击OK。

3.避免体扫掠失败的方法

(1)不能进行的情况

1)体包含多于一个壳,即体内有内腔。

2)体的拓扑中源面与目标面不是相对的面。

3)体中有一个不穿过源和目标面的孔。

(2)体扫掠失败后的对策

如果体扫掠操作因单元形状差而失败,可用下列中的一个或多个对策。建议用户按下列次序进行尝试。

1)如果未指定源面和目标面,指定并重新激活体扫掠器。

2)交换源面和目标面并重新激活体扫掠器。

3)选择一组完全不同的源面和目标面并重新进行体扫掠。

4)使用形状检查作为诊断模型中何处引起扫掠失败的工具。降低单元形状检查的尺度为警告模式,于是会出现严重错误的单元导致警告信息而不是单元失败。然后重新执行扫掠操作。最后,再用一个扫掠操作对体划分网格。

4.体扫掠的注意事项

1)源面和目标面不必是平面或平行面。

2)如果源面和目标面的拓扑结构相同,尽管源面与目标面的形状不同,扫掠操作仍常能成功。

3)在体扫掠中,ANSYS可以生成线性或二次单元。可将二次面单元扫掠成线性体单元,也可将线性面单元扫掠成二次体单元。

4)体扫掠并不要求模型为等截面,但如果是变截面,只有从扫掠的一端到另一端为线性变化才有最好的结果。
