ANSYS网格划分工具（Main Menu|Preprocessor|Meshing|MeshTool）提供了最常用的网格划分控制和最常用的网格划分操作。网格划分工具是一个交互的“工具箱”，主要由单元属性设置区域、智能网格划分控制区域、单元尺寸控制区域、网格划分方法控制区域和细化单元控制区域五个区域组成。图4-2为单元属性设置区域，单击“Set”按钮，弹出网格属性设置对话框如图4-3所示，面板中可以设置单元类型号、材料号、实常数号、单元坐标系和截面号。

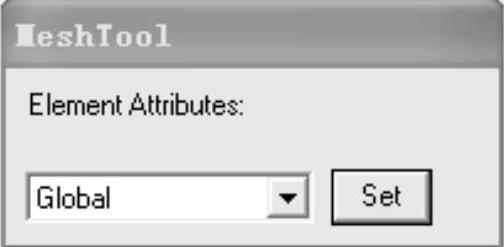

图4-2 单元属性设置区域

图4-4为智能网格划分控制区域，如果用户需要进行智能网格划分，则只需勾选“Smart Size”复选框，并设置智能划分等级，默认为6级，1级表示网格最精细，10级表示网格最粗糙。

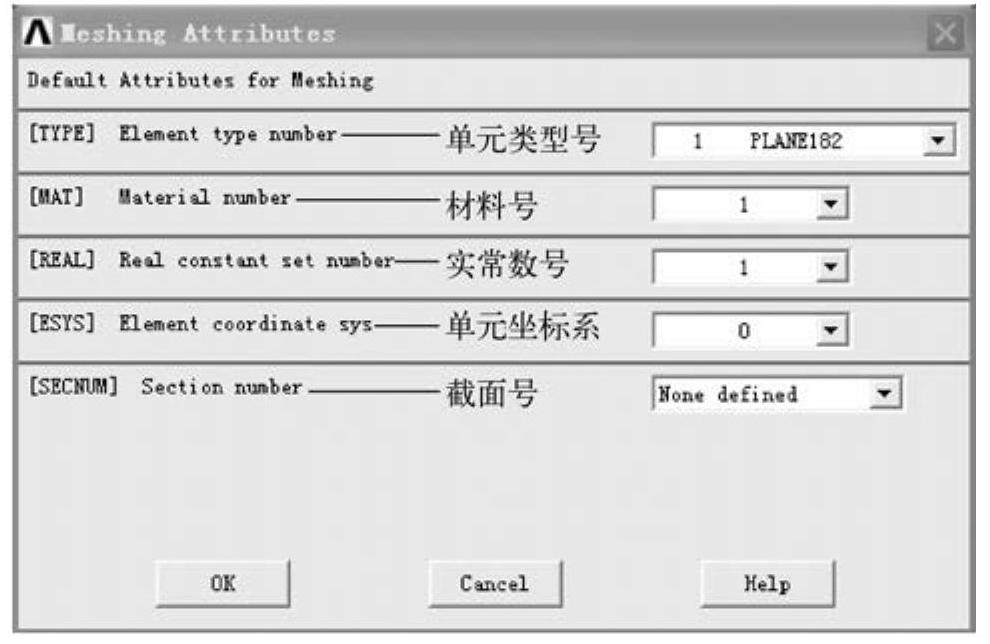

图4-3 网格属性设置面板

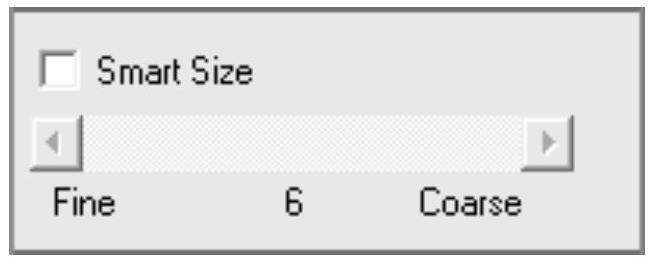

图4-4 智能网格划分控制区域

图4-5为单元尺寸控制区域，该区域包括5种控制单元尺寸的方法，即总体控制（Global）、面网格控制（Areas）、线网格控制（Lines）、层网格控制（Layer）、关键点网格控制（Keypts）。每一种控制方法，大致分为单元尺寸控制和单元数量控制。图4-6为网格划分方法控制区域，该区域主要包括设置网格划分类型（Mesh）、设置单元形状（Shape）、设置网格划分方法三部分组成。用户可以设置网格划分类型为体、面、线和关键点；单元形状与网格划分类型相对应，例如网格划分类型为体网格，则单元形状为四面体和六面体。网格划分方法有自由网格（Free）、映射网格（Mapped）和体扫描网格（Sweep）。图4-7为细化单元控制区域，用户可以选择在节点、单元、关键点、线、面和所有单元处进行网格细化。(www.daowen.com)

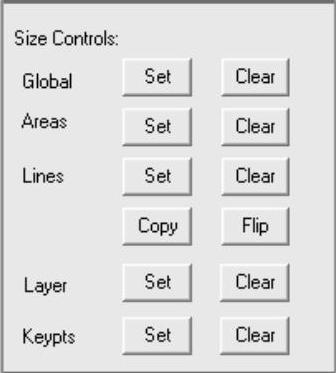

图4-5 单元尺寸控制区域

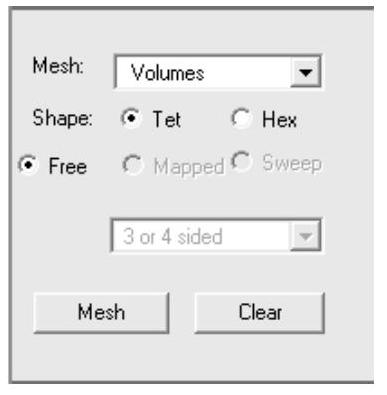

图4-6 网格划分方法控制区域

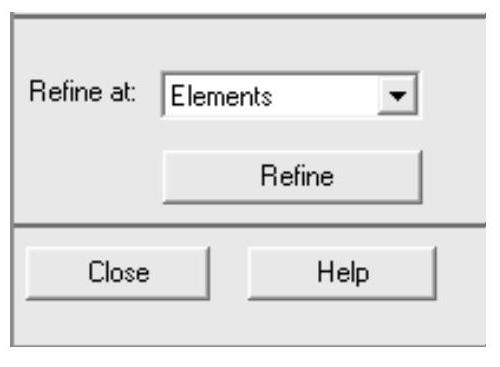

图4-7 细化单元控制区域

虽然网格划分工具的所有功能也能通过另外的ANSYS命令和GUI得到，但利用网格划分工具是十分有效的捷径。
