1.参数

参数是APDL的变量，它们更像Fortran变量，而不像Fortran参数。不必明确声明参数类型。所有数值变量都以双精度数储存。被使用但未声明的参数都被赋予一个接近0的值或极小值（例如，若参数A被定义为A=B，但B没被定义，则赋给A一个极小值）。

2.参数命名规则

参数名称必须以字母开头，且只能包含字母、数值和下画线。

下面列出一些有效和无效的参数名。

有效参数名：ABC，PI，X_OR_Y。

无效参数名：NEW_VALUE(超过8个字符)，2CF3(以数值开头)，M&E(含非法字符“&”)。

注意：要避免参数名与经常使用的ANSYS标识字相同，如自由度（DOF）标识字(TEMP,UX,PRES等)；常用标识字(ALL,PICK,STAT等)；用户定义标识字（如用ETABLE命令定义的标识字）；数组类型标识字(如CHAR,ARRAY,TABLE等)。参数名不能以下画线(_)开头，这类参数名只能用于GUI和应用于ANSYS的宏中。

名称为从ARG1到ARG9和从AR10到AR99的参数被保留为局部参数。

3.定义参数

若要定义参数，可以把值赋给参数，也可以提取ANSYS提供的值，再把这些值赋给参数。还可以用“*GET”命令或各种内嵌获取函数从ANSYS中提取的值。下面对其进行详细说明。（1）在运行过程中给参数赋值

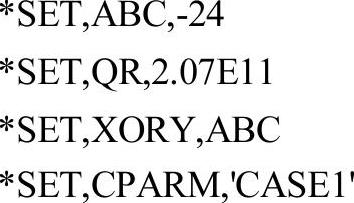

可以用“*SET”命令定义参数。如下面的例子：

也可以用“=”作为一种速记符来调用*SET命令（这更方便），其格式为Name=Value，这里Name是参数名，Value是赋给该参数的数值或字符。对于字符参数，赋给的值必须被括在单引号中，并不能超过8个字符。下面的例子说明“=”的用法：

在GUI中，可以直接在ANSYS输入窗口或标量参数对话框的“Selection”域（通过Utility Menu|Parameters|Scalar Parameters菜单项访问）中输入“=”。

（2）赋ANSYS提供的值给参数

1）^*GET命令的用法。

GUI：Utility Menu|Parameters|Get Scalar Data。

从某个特定的项目（如一个点、一个单元、一个面等）中提取ANSYS提供的数据并赋给某个用户命名的参数。各种关键词、标识字和数字结合在一起来确定被提取的项目。例如

^*GET，A，ELEM，5，CENT，X

表示返回单元5的质心的X坐标值并赋给参数A。

^*GET命令的使用格式为：

^*GET，Par，Entity，ENTNUM，Iteml，IT1lNUM，Item2，IT2NUM

这里，Par是将被赋值的参数名；Entity是被提取项目的关键词，有效的关键词是NODE,ELEM,KP,LINE,AREA,VOLU等，在ANSYS Commands Reference（ANSYS命令参考手册）中的^*GET部分对其有完整的说明；ENTNUM是实体的编号（若为0指全部实体）；Item1是某个指定实体的项目名。例如，如果Entity是ELEM,那么Item1要么是NUM(选择集中的最大或最小的单元编号)，要么是COUNT(选择集中的单元数目)。

可以把^*GET命令看成是对一种树结构从上至下的路径搜索，即从一般到特殊的确定。

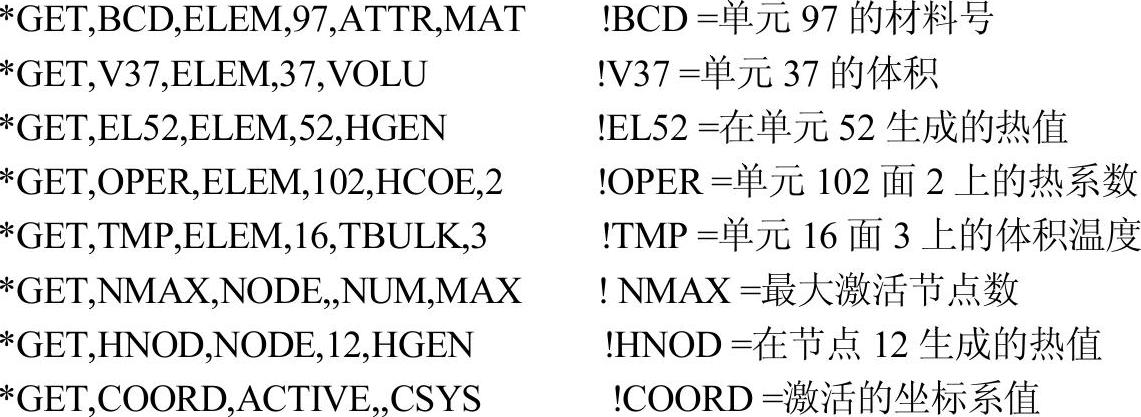

可用下面的例子来说明*GET命令的用法。下面的第一条命令用于获得单元97的材料属性（MAT参考号）并赋给单元BCD：

2）内嵌获取函数的用法。

对于某些项目，可以用内嵌的获取函数来代替*GET命令。获取函数返回项目的值并直接用于当前运行之中。这样就不必先把值赋给参数，然后再在运行中调用该参数，从而可以省去起中间作用的参数。例如，要计算两个节点的X坐标的平均值，可以采用如下的*GET函数。

①使用下面的命令把节点1的X坐标值赋给参数L1：

^*GET，L1，NODE，1，LOC，X

②再使用*GET命令把节点2的X坐标值赋给参数L2。

③使用计算中间值的函数MID=(L1+L2)/2。

更简便的方法是使用节点坐标的获取函数NX(N)，该函数返回节点N的X坐标值。这样就可以不用中间参数L1和L2。例如：

MID=(NX(1)+NX(2))/2(www.daowen.com)

获取函数的参数可以是参数，也可以是其他的获取函数。例如，获取函数NELEM(ENUM,NPOS)返回在单元ENUM上NPOS处的节点编号，联合函数NX(NELEM(ENUM,NPOS))返回该节点的X坐标值。本书附录A给出了可用的获取函数。

（3）排列显示参数

一旦定义了参数，就可以用*STATUS命令把它们排列显示出来。如果仅用*STATUS命令（没有附加参数），列表将显示目前所有已定义的参数。

通过Utility Menu|List|Other|Parameters或Utility Menu|List|Status|Parameters|AllParameters菜单项也可以得到参数的列表显示。

注意：以下画线(_)开头或结尾的参数不能由*STATUS命令显示出来。

4.删除参数

可通过如下两种途径来删除参数。

1）使用“=”命令，其右边为空。例如，使用该命令来删除参数QR：

QR=

2）使用^*SET命令(Utility Menu|Parameters|Scalar Parameters)，但不给参数赋值。例如，使用该命令来删除参数QR：

^*SET，QR，

令某个数值参数为0并没有删除该参数。同样，令某个字符参数为空的单引号('')或单引号中为空格也没有删除该参数。

5.数字参数值的置换

只要在有关数字命令的地方用到参数，该参数值都会被自动置换。假如没有给该参数赋值（即该参数还没被定义），程序会自动赋给它一个接近0的值()，通常不会发出警告。

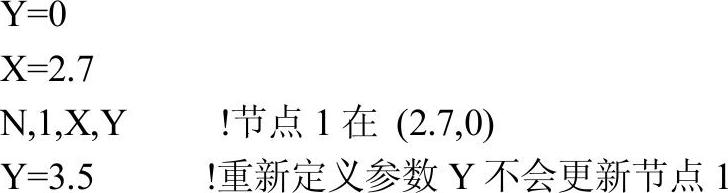

注意：大多数情况下，某参数在一个命令中使用之后，再被定义，不会再更新该命令。例如：

6.参数公式

参数公式包括对参数和数值的运算，如加、减、乘、除等。例如：

（1）运算符号

+（加）、-（减）、*（乘）、/（除）、**（求幂）、<（小于）、|（大于）。

（2）ANSYS运算的顺序

1）圆括号中的运算（最里面最优先）

2）求幂（从右到左）

3）乘和除（从左到右）

4）一元联合（如+A或-A）

5）加和减（从左到右）

6）逻辑判断（从左到右）

因此一个诸如Y2=A+B**C/D*E的公式按如下顺序求值：最先求B**C，第二步求/D，第三步求*E，最后求+A。为了更清楚，可以在公式中使用圆括号。圆括号最多可嵌套4层，在每套圆括号中最多可有9次运算。一般来说，在公式的运算符之间不要有空格。特别是在*之前不能有空格，这是因为如果这样，接下来的输入行（以*开头）将被作为一条命令来解释，而不再是公式的一部分了。

7.带参数的函数

一个带参数的函数是数学运算的程序序列，其运行结果会返回一个值，例如SIN(X),SQRT(B)和LOG(13.2)。表3-1完整地列出了当前可用的ANSYS函数。

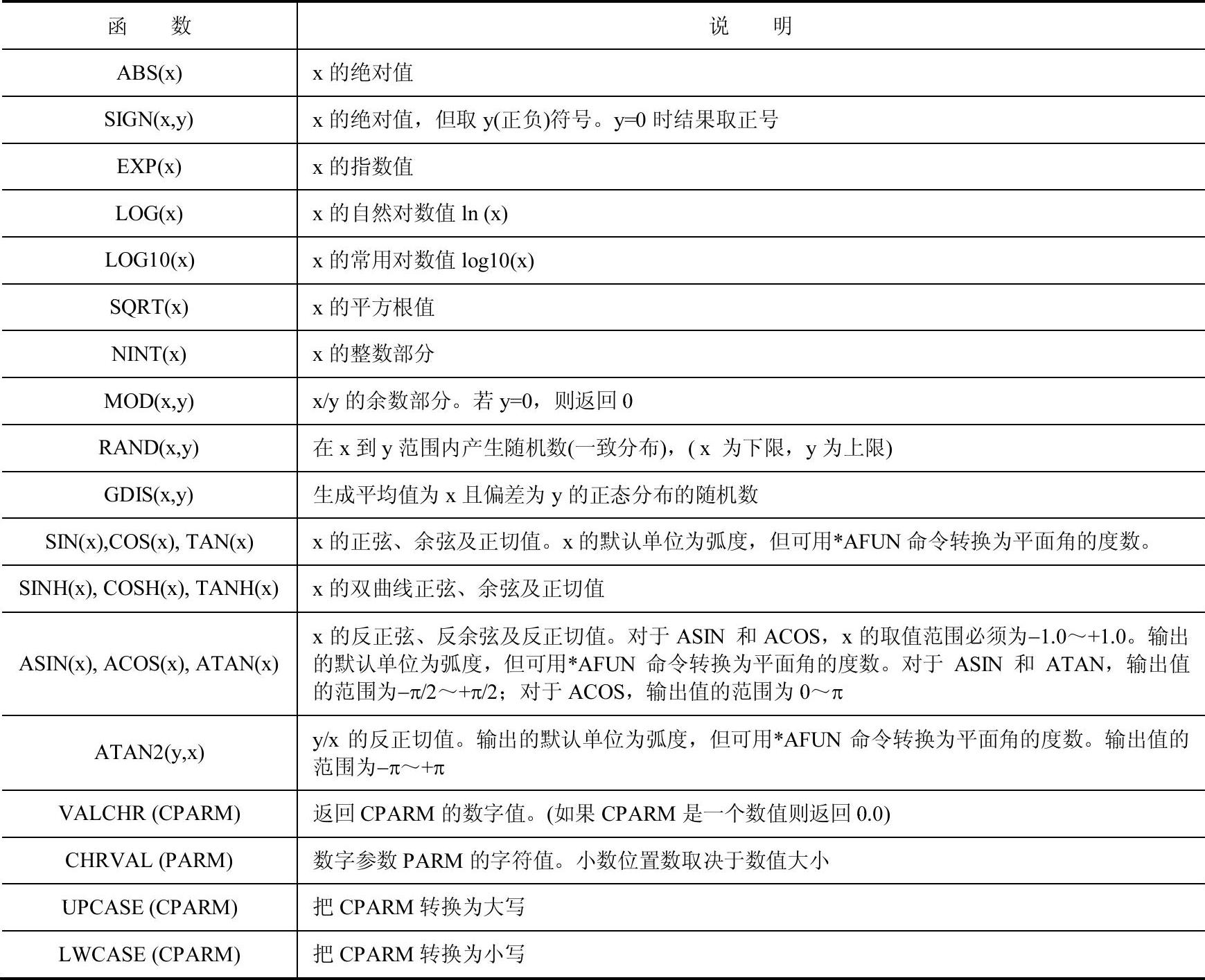

表3-1 ANSYS可用的函数

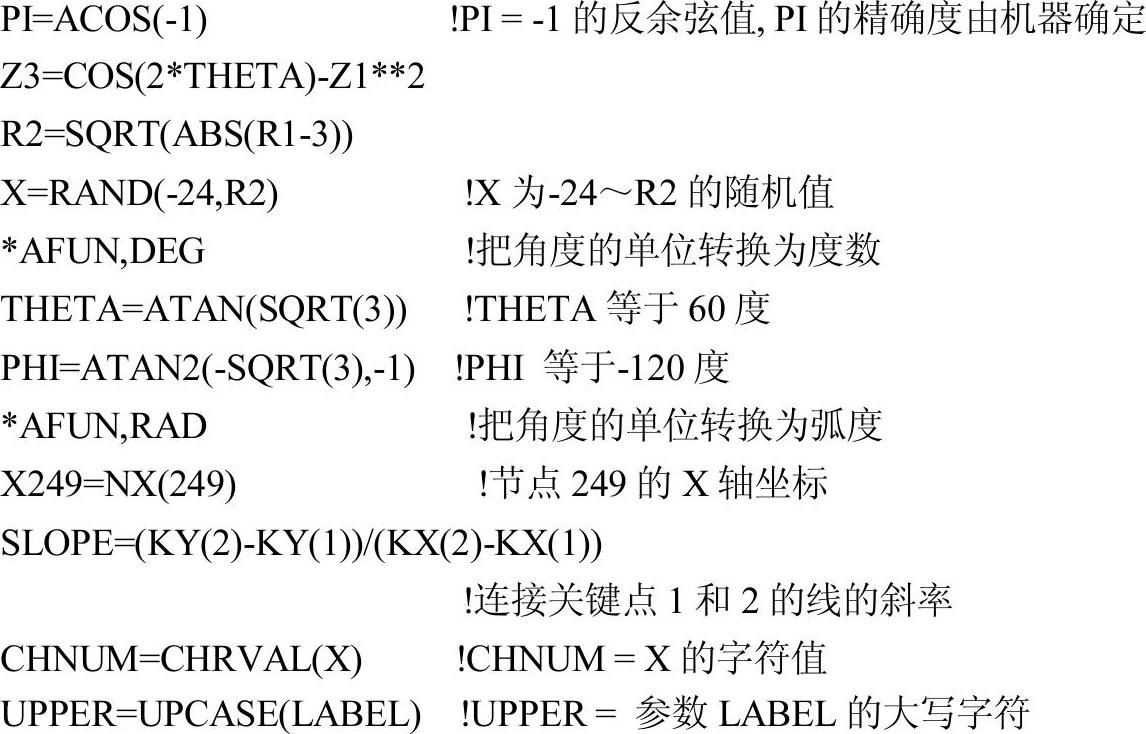

下面是一些带参数函数的例子：
